5.「2025江苏盐城期末，★★☆」如图，物体AB放在平面镜前，不透光的塑料板放在平面镜后，请画出AB在平面镜中的像A'B'。
答案
分别作出物体AB两个端点关于平面镜的对称点A'、B',然后用虚线连接A'、B'并标箭头,A'B'即AB在平面镜中的像。
解析
【分析】要画出物体AB在平面镜中的像，需依据平面镜成像“像与物体关于镜面对称”的核心特点，先确定物体两个端点A、B关于平面镜的对称点，再连接对称点得到像，注意平面镜成的是虚像，需用虚线表示。
【解析】1. 过A点作平面镜的垂线，延长该垂线至平面镜另一侧，使A到平面镜的距离等于A'到平面镜的距离，得到A的对称点A'；2. 同理，过B点作平面镜的垂线，延长至另一侧，使B到平面镜的距离等于B'到平面镜的距离，得到B的对称点B'；3. 用虚线连接A'和B'，并在A'端标注与AB方向一致的箭头，即为AB在平面镜中的像A'B'。
【答案】分别作出物体AB两个端点关于平面镜的对称点A'、B',然后用虚线连接A'、B'并标箭头,A'B'即AB在平面镜中的像。
【知识点】平面镜成像特点、对称作图
【点评】本题考查平面镜成像的基础作图，核心是利用像与物关于镜面对称的规律，作图时需注意虚像用虚线，箭头方向与物体一致，属于中等难度的作图题。
【难度系数】0.5
【解析】1. 过A点作平面镜的垂线，延长该垂线至平面镜另一侧，使A到平面镜的距离等于A'到平面镜的距离，得到A的对称点A'；2. 同理，过B点作平面镜的垂线，延长至另一侧，使B到平面镜的距离等于B'到平面镜的距离，得到B的对称点B'；3. 用虚线连接A'和B'，并在A'端标注与AB方向一致的箭头，即为AB在平面镜中的像A'B'。
【答案】分别作出物体AB两个端点关于平面镜的对称点A'、B',然后用虚线连接A'、B'并标箭头,A'B'即AB在平面镜中的像。
【知识点】平面镜成像特点、对称作图
【点评】本题考查平面镜成像的基础作图，核心是利用像与物关于镜面对称的规律，作图时需注意虚像用虚线，箭头方向与物体一致，属于中等难度的作图题。
【难度系数】0.5

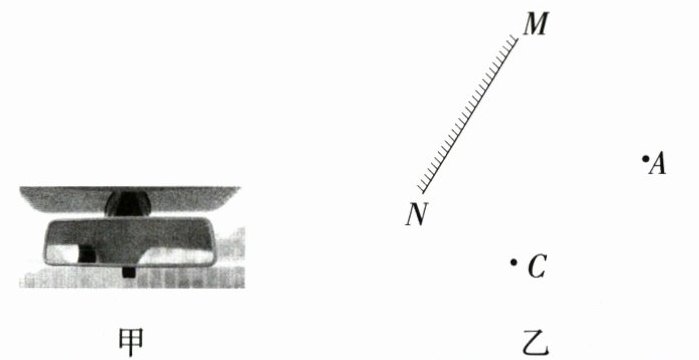

6. 跨学科实践 日常生活「2025四川自贡中考改编，★★☆」图甲为车内后视镜，请在图乙中画出司机的眼睛(用C点表示)通过后视镜MN看见后排座椅上A点的光路图。
答案
作A点关于平面镜的对称点A',即后排座椅上A点的像;连接A'、C与平面镜交于点O,即入射点;连接A、O,AO即入射光线;OC即反射光线,如图所示。
解析
【分析】
要画出司机C通过后视镜MN看见A点的光路，需利用平面镜成像原理：A点的光线经平面镜反射后进入C点，反射光线的反向延长线会经过A点的像点。解题思路为：先确定A点的像点，再通过像点与C点确定入射点，最后画出入射光线和反射光线。
【解析】
1. 根据平面镜成像特点，作A点关于平面镜MN的对称点A'，A'即为A点在平面镜中的像；
2. 连接A'与C，该连线与平面镜MN的交点O为光线的入射点；
3. 连接A、O，得到入射光线AO（箭头方向从A指向O）；
4. 连接O、C，得到反射光线OC（箭头方向从O指向C），完成光路图。
【答案】
【知识点】
平面镜成像、光的反射
【点评】
本题结合车内后视镜的生活场景，考查平面镜成像与光的反射的实际应用，体现了物理知识与生活实践的结合，解题关键是利用对称法确定像点，进而完成光路绘制。
【难度系数】
0.6
要画出司机C通过后视镜MN看见A点的光路，需利用平面镜成像原理：A点的光线经平面镜反射后进入C点，反射光线的反向延长线会经过A点的像点。解题思路为：先确定A点的像点，再通过像点与C点确定入射点，最后画出入射光线和反射光线。
【解析】
1. 根据平面镜成像特点，作A点关于平面镜MN的对称点A'，A'即为A点在平面镜中的像；
2. 连接A'与C，该连线与平面镜MN的交点O为光线的入射点；
3. 连接A、O，得到入射光线AO（箭头方向从A指向O）；
4. 连接O、C，得到反射光线OC（箭头方向从O指向C），完成光路图。
【答案】
【知识点】
平面镜成像、光的反射
【点评】
本题结合车内后视镜的生活场景，考查平面镜成像与光的反射的实际应用，体现了物理知识与生活实践的结合，解题关键是利用对称法确定像点，进而完成光路绘制。
【难度系数】
0.6
7.「★☆」如图所示，S是点光源，S'是S通过一个平面镜所成的像，请作出平面镜的位置及入射光线SA的反射光线。
类型四 》光的折射作图
类型四 》光的折射作图答案
先连接S、S',作线段SS'的垂直平分线,即平面镜的位置,延长入射光线SA交平面镜于点O,连接S'、O并延长,即入射光线SA的反射光线,如图所示。
解析
【分析】
要完成该作图，需利用平面镜成像的核心特点：像与物关于平面镜对称，且反射光线的反向延长线一定经过像点。首先，根据S和S'的对称关系确定平面镜位置；再结合入射光线与平面镜的交点，利用像点确定反射光线。
【解析】
1. 连接点光源S和它的像S'，作线段SS'的垂直平分线，这条垂直平分线就是平面镜的位置；
2. 延长入射光线SA，使其与平面镜相交于点O（即入射点）；
3. 连接像点S'与入射点O，再将这条线延长，在延长线上标出箭头，即为入射光线SA的反射光线。
【答案】
【知识点】
平面镜成像作图、光的反射
【点评】
本题是基础光学作图题，关键在于利用平面镜成像的对称性确定平面镜位置，再依据反射光线与像点的关系画反射光线，难度较低，适合巩固光学作图的基础方法。
【难度系数】
0.6
要完成该作图，需利用平面镜成像的核心特点：像与物关于平面镜对称，且反射光线的反向延长线一定经过像点。首先，根据S和S'的对称关系确定平面镜位置；再结合入射光线与平面镜的交点，利用像点确定反射光线。
【解析】
1. 连接点光源S和它的像S'，作线段SS'的垂直平分线，这条垂直平分线就是平面镜的位置；
2. 延长入射光线SA，使其与平面镜相交于点O（即入射点）；
3. 连接像点S'与入射点O，再将这条线延长，在延长线上标出箭头，即为入射光线SA的反射光线。
【答案】
【知识点】
平面镜成像作图、光的反射
【点评】
本题是基础光学作图题，关键在于利用平面镜成像的对称性确定平面镜位置，再依据反射光线与像点的关系画反射光线，难度较低，适合巩固光学作图的基础方法。
【难度系数】
0.6
8.「★☆」如图，一束光从空气射到水面，反射光线与水平面成$50°$角，请在图中画出对应的入射光线以及折射光线的大致位置并标出入射角度数。
答案
过入射点作水面的垂线为法线,根据反射角等于入射角画出对应的入射光线,反射光线与法线的夹角为40°,即反射角为40°,则入射角为40°;因为光从水中斜射入空气中时入射角大于折射角,由此作出折射光线。
解析
【分析】
要完成本题作图，需结合光的反射定律和折射规律：首先，反射光线与水平面成50°，水面为界面，法线垂直于水面，据此计算反射角；再根据反射角等于入射角确定入射光线；最后依据光从空气斜射入水中时折射角小于入射角的规律，画出折射光线的大致位置。
【解析】
1. 过入射点作垂直于水面的虚线，即为法线；
2. 已知反射光线与水平面成50°，则反射角为 $90° - 50° = 40°$；根据光的反射定律（反射角等于入射角），入射角也为40°，在法线另一侧的空气侧画出入射光线，使入射光线与法线的夹角为40°；
3. 根据光的折射规律（光从空气斜射入水中，折射角小于入射角），在法线另一侧的水中画出折射光线，折射光线向法线偏折，即为大致位置。
【答案】
【知识点】
光的反射定律、光的折射规律
【点评】
本题考查光学基础作图，需熟练掌握光的反射定律和折射规律，是常见的光学作图题，难度适中。
【难度系数】
0.6
要完成本题作图，需结合光的反射定律和折射规律：首先，反射光线与水平面成50°，水面为界面，法线垂直于水面，据此计算反射角；再根据反射角等于入射角确定入射光线；最后依据光从空气斜射入水中时折射角小于入射角的规律，画出折射光线的大致位置。
【解析】
1. 过入射点作垂直于水面的虚线，即为法线；
2. 已知反射光线与水平面成50°，则反射角为 $90° - 50° = 40°$；根据光的反射定律（反射角等于入射角），入射角也为40°，在法线另一侧的空气侧画出入射光线，使入射光线与法线的夹角为40°；
3. 根据光的折射规律（光从空气斜射入水中，折射角小于入射角），在法线另一侧的水中画出折射光线，折射光线向法线偏折，即为大致位置。
【答案】
【知识点】
光的反射定律、光的折射规律
【点评】
本题考查光学基础作图，需熟练掌握光的反射定律和折射规律，是常见的光学作图题，难度适中。
【难度系数】
0.6
9. 核心$\frac{素养}{科学思维}$「★★☆」为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位于C点。请据此:(1)用虚线画出水面位置;(2)完成看到D点的光路图。
答案
从A处向水中看去,看到刻度尺上B点在水中所成的像位于C点,根据平面镜成像时,像与物到镜面的距离相等,则水面在BC的中点处,即20 cm刻度线处;同时看到水中D点的像也位于C点,连接A、C,与水面的交点O是入射点,连接D、O,则DO是入射光线,OA是折射光线。
解析
【分析】
要解决该问题，需结合平面镜成像规律和光的折射规律：首先，水面相当于平面镜，根据平面镜成像“像与物关于镜面对称”的特点，由B点及其像C点可确定水面位置；其次，看到水中D点的像在C点，说明折射光线的反向延长线过C点，连接A与C，与水面的交点为入射点，再连接D与入射点得到入射光线，入射点与A连接得到折射光线，即可完成光路图。
【解析】
1. 确定水面位置：水面相当于平面镜，根据平面镜成像时像与物到镜面的距离相等，B点对应刻度为30cm，其像C点对应刻度为10cm，因此水面在BC的中点，即20cm刻度线处，用虚线画出该位置的水面。
2. 完成光路图：看到D点的像位于C点，说明折射光线的反向延长线过C点，因此连接A、C，与水面交于点O（入射点）；连接D、O，DO为入射光线，OA为折射光线，完成光路。
【答案】
【知识点】
平面镜成像、光的折射
【点评】
本题综合考查平面镜成像和光的折射规律的应用，需明确水面作为平面镜的成像特点，以及折射光线与像的关系，对学生的光学规律应用能力有一定要求。
【难度系数】
0.5
要解决该问题，需结合平面镜成像规律和光的折射规律：首先，水面相当于平面镜，根据平面镜成像“像与物关于镜面对称”的特点，由B点及其像C点可确定水面位置；其次，看到水中D点的像在C点，说明折射光线的反向延长线过C点，连接A与C，与水面的交点为入射点，再连接D与入射点得到入射光线，入射点与A连接得到折射光线，即可完成光路图。
【解析】
1. 确定水面位置：水面相当于平面镜，根据平面镜成像时像与物到镜面的距离相等，B点对应刻度为30cm，其像C点对应刻度为10cm，因此水面在BC的中点，即20cm刻度线处，用虚线画出该位置的水面。
2. 完成光路图：看到D点的像位于C点，说明折射光线的反向延长线过C点，因此连接A、C，与水面交于点O（入射点）；连接D、O，DO为入射光线，OA为折射光线，完成光路。
【答案】
【知识点】
平面镜成像、光的折射
【点评】
本题综合考查平面镜成像和光的折射规律的应用，需明确水面作为平面镜的成像特点，以及折射光线与像的关系，对学生的光学规律应用能力有一定要求。
【难度系数】
0.5
