1[2025浙江杭州质检,中]如图,电路中电源电压保持不变,闭合开关S,将滑动变阻器的滑片从b端向中点移动的过程中(不考虑温度对灯丝电阻的影响)。下列说法正确的是 ()


A.电压表示数变大,电流表示数变大
B.电压表示数不变,电流表示数变大
C.灯泡的亮度变亮,电流表的示数变大
D.灯泡的亮度不变,电流表的示数不变

1.D 【解析】闭合开关S,滑动变阻器R与灯泡L并联,电流表测量通过灯泡的电流,电压表测量电源电压,将滑动变阻器的滑片P从b端滑到中点过程中,电压表示数不变,滑动变阻器接入电路的电阻变小,通过滑动变阻器的电流变大,通过灯泡的电流不变,即电流表示数不变,灯泡的亮度也不变。故选D。

2[2026浙江宁波期中,中]如图所示,电源电压不变,闭合开关,当滑动变阻器滑片向右移动时,下列判断正确的是 ()


A.电流表的示数变小,电压表$\mathrm{V}_1$的示数变小
B.电流表的示数变大,电压表$\mathrm{V}_2$的示数变小
C.电压表$\mathrm{V}_1$的示数与电流表示数之比变大
D.电压表$\mathrm{V}_2$的示数与电流表示数之比不变

2.D 【解析】由题图知,$R_1$、$R_2$串联,电压表$\mathrm{V}_2$测$R_1$两端的电压,电压表$\mathrm{V}_1$测$R_2$两端的电压,电流表测电路中的电流;闭合开关,当滑动变阻器滑片P向右移动时,$R_2$接入电路的阻值变小,根据串联电路中电阻的规律可知,电路中总电阻变小,由欧姆定律可知,电路中的电流变大,即电流表示数变大;因电流变大,根据$U=IR$可知,定值电阻$R_1$两端的电压变大,即电压表$\mathrm{V}_2$的示数变大;根据串联电路电压的规律可知,滑动变阻器两端的电压变小,电压表$\mathrm{V}_1$的示数变小;根据$R=\frac{U}{I}$可知,电压表$\mathrm{V}_2$的示数与电流表示数之比为$R_1$的阻值,比值不变;根据$R=\frac{U}{I}$可知,电压表$\mathrm{V}_1$的示数与电流表示数之比为$R_2$接入电路的阻值,比值变小。综上所述,D正确。故选D。

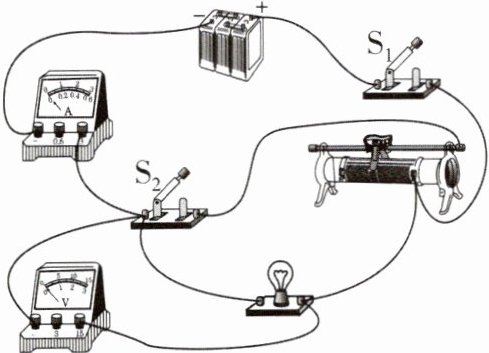

3[2026浙江绍兴期中,中]如图,只闭合开关$\mathrm{S}_{1}$,小灯泡发光,电压表、电流表有示数。再闭合开关$\mathrm{S}_{2}$,则 ()


A.小灯泡变亮
B.电流表示数变大
C.电压表示数变大
D.滑动变阻器的滑片向左移,电压表示数变大

3.B 【解析】由题图知,只闭合开关$\mathrm{S}_{1}$,灯泡与电流表串联在电路中,电压表测量电源电压,电流表测量通过灯泡的电流,此时小灯泡发光,电压表、电流表有示数。再闭合开关$\mathrm{S}_{2}$,灯泡与滑动变阻器并联,电压表测量电源电压,电流表测量干路电流;由于并联电路各支路互不影响,所以灯泡亮度不变,故A不符合题意。由于电流表从测量灯泡的电流变成测量干路电流,所以电流表示数变大,故B符合题意。由于电压表始终测量电源电压,所以电压表示数不变,故C、D不符合题意。故选B。

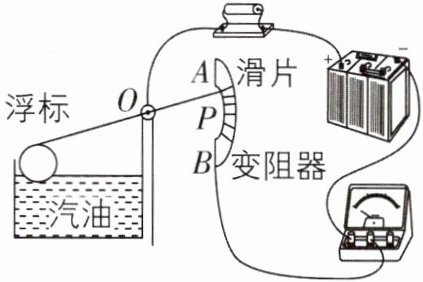

4[2025浙江台州期末,中]汽车油量表的工作原理示意图如图所示。下列分析正确的是（）


A.图中接入的电表是电压表
B.汽油液面下降时,滑片P将往下移动
C.汽油液面上升时,变阻器接入电路的电阻
变大
D.当油箱内汽油量增加时,图中电路中电流增大

4.D 【解析】题图中接入的电表串联在电路中,为电流表,故A错误;汽油液面下降时,浮标下移,滑动变阻器的滑片向上移动,故B错误;汽油液面上升(汽油量增加)时,浮标上移,滑动变阻器的滑片向下移动,滑动变阻器接入电路的电阻变小,根据欧姆定律可知,电路中的电流增大,故C错误,D正确。故选D。

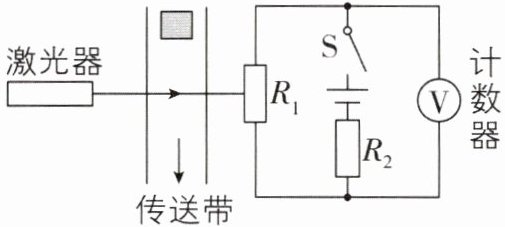

5[2026浙江嘉兴期末,中]某科技小组为快递公司设计了一套计数装置,电路如图所示。$R_1$为光敏电阻(当有光照射时电阻变小),激光被遮挡一次,计数器会自动计数一次(计数器可视为电压表),$R_2$为定值电阻。闭合开关,计数装置正常工作。当激光被物体遮挡时,下列说法正确的是
()


A.$R_1$两端的电压变大
B.$R_2$两端的电压变大
C.通过$R_2$的电流变大
D.通过$R_1$与$R_2$的电流之比变小

5.A 【解析】闭合开关,两电阻串联,计数器(电压表)测$R_1$两端的电压,已知当有光照射时$R_1$电阻变小,所以激光被遮挡瞬间$R_1$电阻变大,由串联电路中电阻的规律可知,电路的总电阻变大,由欧姆定律可知,电路中的电流变小,根据$U=IR$可知,电流变小时,$R_2$两端的电压变小,由于电源电压不变,由串联电路的电压规律可知,$R_1$两端的电压变大,故A正确,BC错误;根据串联电路各处的电流相等可知,通过$R_1$与$R_2$的电流之比为1:1不变,故D错误。故选A。
