8. 图中的四个灯泡，A和B都标有“220 V 100 W”字样，C和D都标有“220 V 40 W”字样（灯丝电阻均不变），将它们按图中方式连接在220 V的电路中，则最亮的灯和最暗的灯分别是（）


A.A、B
B.B、A
C.C、D
D.D、C

8.D 【点拨】设灯泡A、B、C、D的实际功率分别为$P_A$、$P_B$、$P_C$、$P_D$,灯泡A、B的电阻均为$R=\frac{U^2}{P}=\frac{(220\ \mathrm{V})^2}{100\ \mathrm{W}}=484\ \Omega$;灯泡C、D的电阻均为$R'=\frac{U'^2}{P'}=\frac{(220\ \mathrm{V})^2}{40\ \mathrm{W}}=1\ 210\ \Omega$;通过灯泡A的电流大于通过B的电流,根据$P=I^2R$可知,$P_A＞P_B$;通过灯泡A的电流等于通过D的电流,根据$P=I^2R$可知,$P_D＞P_A$;灯泡B两端的电压等于C两端的电压,根据$P=\frac{U^2}{R}$可知,$P_B＞P_C$,则$P_D＞P_A＞P_B＞P_C$。故灯泡D最亮,灯泡C最暗。

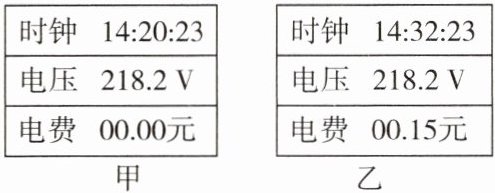

9. 一种新型插座能即时显示接在该插座上的用电器的工作电压、所耗电费等信息。电水壶烧水前后，屏幕上的信息分别如图甲、乙所示；若电费单价为0.5元/(kW·h)，则电水壶的实际功率为W；若该家庭电路中电能表常数为3200 imp/(kW·h)，这段时间内，电水壶消耗的电能能让电能表指示灯闪烁次数增加次。

9.1 500;960 【点拨】由图甲、乙结合题意可得,这段时间内消耗的电能$W=\frac{0.15\ \mathrm{元}}{0.5\ \mathrm{元}/(\mathrm{kW}·\mathrm{h})}=0.3\ \mathrm{kW}·\mathrm{h}=1.08×10^6\ \mathrm{J}$;由图甲、乙可知,电水壶的加热时间$t=14:32:23-14:20:23=12\ \mathrm{min}=720\ \mathrm{s}$,则电水壶的实际功率$P_实=\frac{W}{t}=\frac{1.08×10^6\ \mathrm{J}}{720\ \mathrm{s}}=1\ 500\ \mathrm{W}$;3 200 imp/(kW·h)表示接入电路的用电器每消耗1 kW·h的电能,指示灯闪烁3 200次,所以耗电0.3 kW·h时,电能表指示灯闪烁的次数$n=0.3\ \mathrm{kW}·\mathrm{h}×3\ 200\ \mathrm{imp}/(\mathrm{kW}·\mathrm{h})=960\ \mathrm{imp}$。

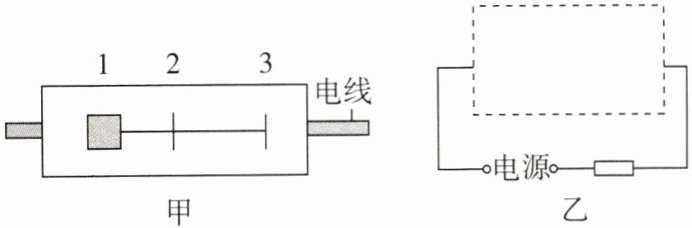

10. ★★（新考法 角度新）半导体二极管具有单向导电性，其电路符号为$△right$，当电流沿符号方向从左向右流过二极管时，电路导通；当电流沿符号方向从右向左流过二极管时，电路不通，在家用电器中有广泛应用。冬天小德家买来一台电热取暖器，说明书中标有“220 V 200 W”字样。小德将取暖器接入家庭电路中，再将调节开关上的滑块调至“1”位置，电炉丝不亮，将滑块调至“2”位置时，电炉丝暗红，将开关调至“3”位置时，电炉丝正常工作（如图甲）。他拆开调节开关，发现内部接有一个二极管及两个开关，请在图乙虚线框中画出调节开关内部的结构。当开关调至“2”位置时，该取暖器的实际电功率是 W。

10.【解】。100 【点拨】由题意可得,电路有三种状态,分别是断路、电炉丝直接接在电源上和二极管与电炉丝串联,电路如图所示。二极管具有单向导电性,其与电炉丝串联时,在一段时间内,电路有一半时间是导通的,取暖器两端的电压$U=U_额$,电流$I=I_额$,通电时间$t'=\frac{t}{2}$,则取暖器的实际功率$P=\frac{W}{t}=\frac{UIt'}{t}=\frac{UI}{2}=\frac{P_额}{2}=\frac{200\ \mathrm{W}}{2}=100\ \mathrm{W}$。

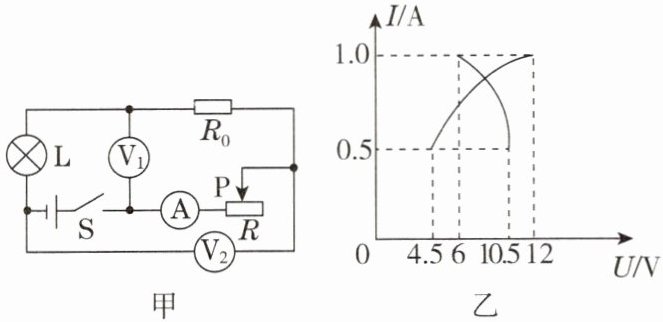

11. [南京期末] 如图甲，闭合开关S，调节滑动变阻器的滑片，当滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图像如图乙。通过分析可知：小灯泡的额定功率为W；滑动变阻器R的最大电阻为Ω。

11.6;15 【点拨】图甲中三个用电器串联,电流表测量电路中的电流,电压表$\mathrm{V}_1$测量R和$R_0$两端的总电压,电压表$\mathrm{V}_2$测量L与$R_0$两端的总电压,根据串联电路的特点和欧姆定律知,电源电压等于三个用电器两端的电压之和,故两个电压表示数之和等于电源电压加上定值电阻$R_0$两端的电压;故电流为0.5 A时,$4.5\ \mathrm{V}+10.5\ \mathrm{V}=U+0.5\ \mathrm{A}× R_0$;电流为1.0 A时,$6\ \mathrm{V}+12\ \mathrm{V}=U+1.0\ \mathrm{A}× R_0$;解得$U=12\ \mathrm{V}$,$R_0=6\ \Omega$;滑动变阻器的滑片从最右端滑至最左端时,小灯泡恰好正常发光,电流为1 A,灯泡两端的电压$U_L=U-U_0=12\ \mathrm{V}-1\ \mathrm{A}×6\ \Omega=6\ \mathrm{V}$;小灯泡的额定功率$P=IU_L=1\ \mathrm{A}×6\ \mathrm{V}=6\ \mathrm{W}$,当电流最小时,滑动变阻器连入电路的阻最大,故$R=\frac{U_1}{I'}-R_0=\frac{10.5\ \mathrm{V}}{0.5\ \mathrm{A}}-6\ \Omega=15\ \Omega$。

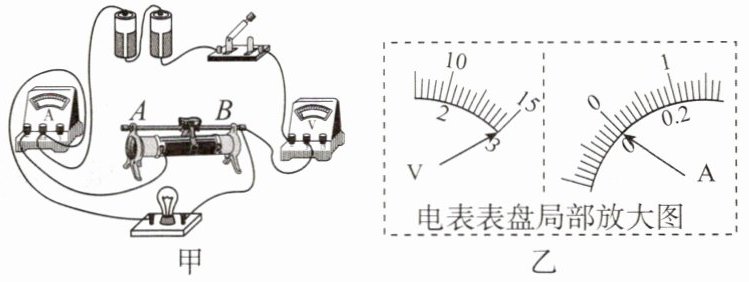

12. :: 小典设计了如图甲所示的电路测量小灯泡的额定功率，已知电源电压恒为3 V，小灯泡的额定电压为2.5 V。


(1)图甲中有一根导线连接错误，请在错误导线上画“×”，并用笔画线代替导线帮他改正。
(2)重新连接电路后，闭合开关，发现无论怎样移动滑片，两只电表的指针始终处于图乙所示位置，则电路故障原因可能是。

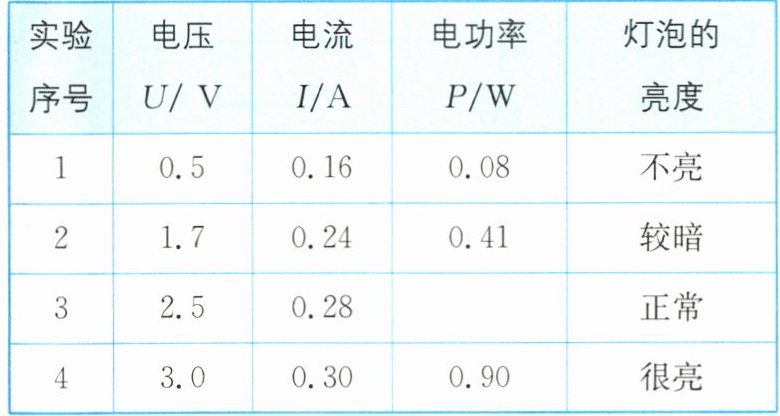

(3)(实验评估)排除故障后，小典进行了4次测量，并将有关数据及现象记录在表中。分析表中数据，要完成第三次实验，与第二次实验相比，滑动变阻器连入电路的阻值（填“更大”“更小”或“相等”）。小典测得小灯泡的额定功率为W。另一位同学小荣认为，不需要测量，也能计算出小灯泡的额定功率。她利用第一次实验测量的数据，计算出0.5 V电压下小灯泡的电阻R，再根据$P=\frac{U^2}{R}$计算小灯泡在2.5 V电压下的额定功率。那么按此方案算出的小灯泡的额定功率与小典测量的额定功率相比（填“偏大”“偏小”或“相等”）。造成上述偏差的原因是小灯泡的电阻受（填“温度”“电压”或“电流”）的影响。
(4)小典认为，为了得到小灯泡准确的额定功率，应求出上述表格中多组小灯泡电功率的平均值作为小灯泡的额定功率，这种数据处理方法是（填“正确”或“错误”）的。

12.【解】(1)。(2)小灯泡断路
(3)更小;0.70;偏大;温度 (4)错误
