10.(2024·苏州模拟)项目化学习小组从实验室找到几个透镜准备自制一个望远镜.
(1)如图甲所示,将某透镜放在点光源与光屏中间,此时屏上呈现一个比透镜尺寸大的圆形光斑,将光源向(选填“左”或“右”)移动,若观察到现象,则该透镜为凸透镜.

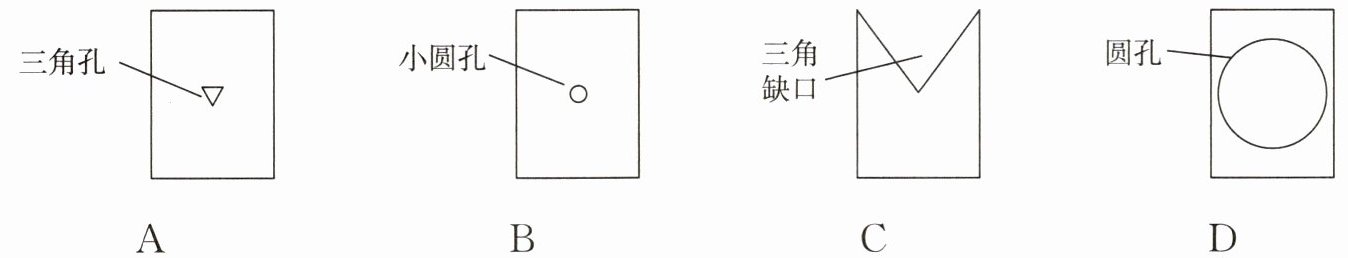

(2)选出一对焦距合适的凸透镜作为物镜和目镜,按照如图乙所示方法组装成一个望远镜.小明用望远镜观察天空星星时发现镜中视野范围较小,很难找到目标,为此,他用两块相同的带开口的挡板制作了一个寻星装置,安装在望远镜套筒上后,借助挡板能快捷寻找目标(图丙所示),并将目标锁定在望远镜视野中,下列设计的各挡板中最适合的是(填选项字母).

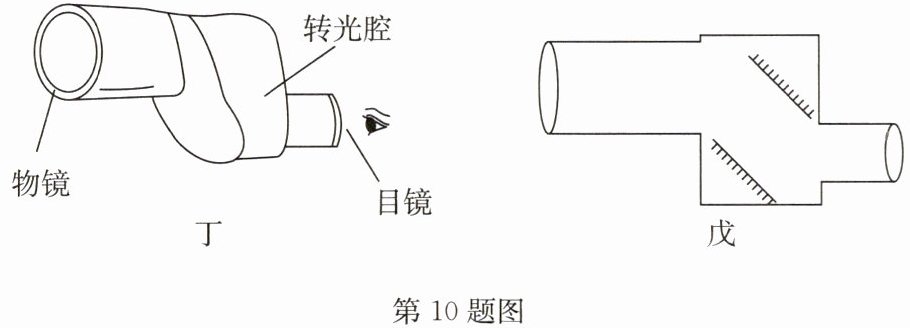

(3)小明用该望远镜看远处物体时,发现像与物相比较上下、左右都颠倒了,为使看到的像与物相比不失真,老师建议他将望远镜设计成物镜与目镜不共轴、中部为空腔的形状(图丁所示),再利用几片小平面镜,安装到中部空腔内以改变光路,可以满足要求.

小明按照图戊所示方法,将两块平面镜彼此平行安装在空腔中,你认为这样制作能够达到要求吗?如果能请说明理由;如果不能,请保留图上可取的设计,对无用的设计打“×”,并补上接下来的设计(只需补上一步即可),这个设计至少需要块平面镜.

10.(1)左 圆形光斑变小 (2)B (3)能,因为最开始所成的像上下、左右都颠倒,经过平面镜反射后所成的像刚好与物相比不失真 2

【分析】
本题围绕望远镜的透镜应用展开，分三小问逐步考查透镜性质、望远镜寻星装置设计、光路调整的知识。
第(1)问需区分凸透镜和凹透镜对光线的作用，通过移动光源观察光斑变化判断透镜类型；第(2)问结合寻星装置的功能要求，选择合适的挡板设计；第(3)问分析平面镜对望远镜成像的光路调整作用，判断设计是否可行并确定平面镜数量。
【解析】
(1) 凸透镜对光线有会聚作用，凹透镜对光线有发散作用。点光源发出的光线经透镜后，光屏上呈现比透镜大的圆形光斑。若透镜为凸透镜，当光源向左（靠近透镜）移动时，光线的会聚效果使光屏上的圆形光斑变小；若为凹透镜，光斑会变大。因此，将光源向左移动，若观察到圆形光斑变小，则该透镜为凸透镜。
(2) 寻星装置需快捷锁定目标，挡板设计应保证视线能通过开口快速对准目标，选项B的设计符合该功能要求，故选择B。
(3) 望远镜看远处物体时，物镜成倒立缩小的实像，目镜成正立放大的虚像，最终像上下、左右均颠倒。安装两块彼此平行的平面镜，利用平面镜的反射改变光路，可使最终的像与物相比不失真，因此该设计能达到要求，至少需要2块平面镜。
【答案】
(1)左 圆形光斑变小 (2)B (3)能，因为最开始所成的像上下、左右都颠倒，经过平面镜反射后所成的像刚好与物相比不失真 2
【知识点】
凸透镜对光线的作用、望远镜的成像原理、平面镜改变光路
【点评】
本题以项目化学习为背景，结合透镜、望远镜、平面镜的知识，考查学生的应用分析能力，将物理知识与实际操作结合，需要学生理解各元件的作用及光路变化规律。
【难度系数】
0.5
