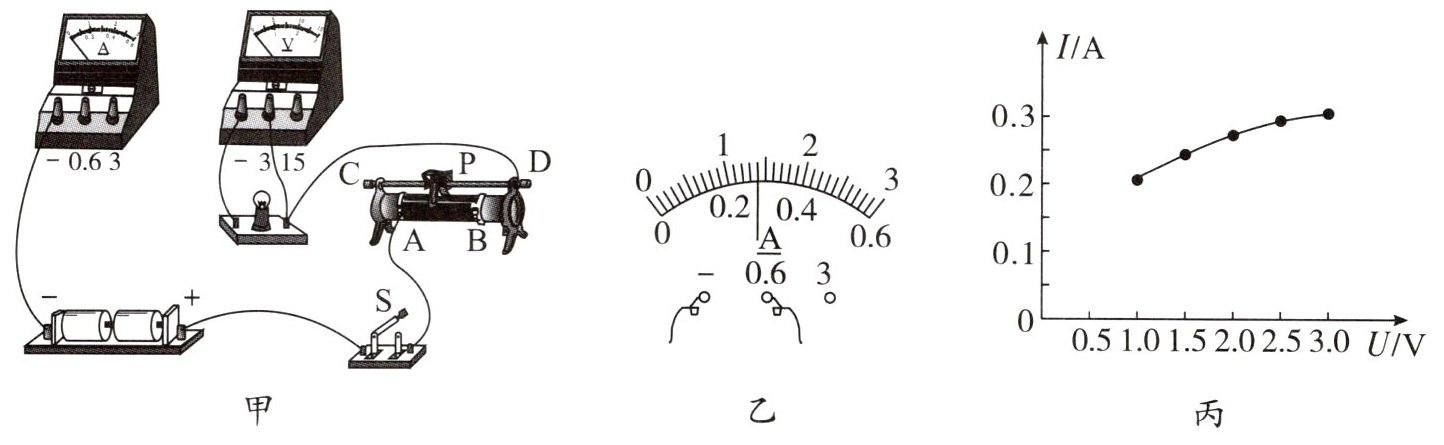

跟踪训练2（2024·青海中考）为测量小灯泡正常发光时的电阻，“飞天”兴趣小组利用如图甲所示的实验器材进行了如下实验（小灯泡正常发光时的电压为2.5 V）。

甲 乙 丙

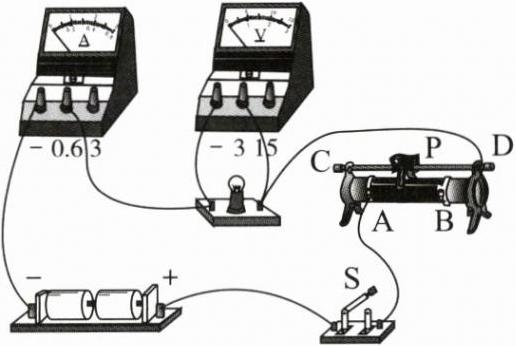

（1）用笔画线表示导线将图甲中的实验电路连接完整。
（2）闭合开关前，滑动变阻器滑片应滑到（选填“A”或“B”）端；闭合开关后发现小灯泡不亮，电流表无示数，电压表有示数，电路中出现的故障可能是小灯泡（选填“短路”或“断路”）。

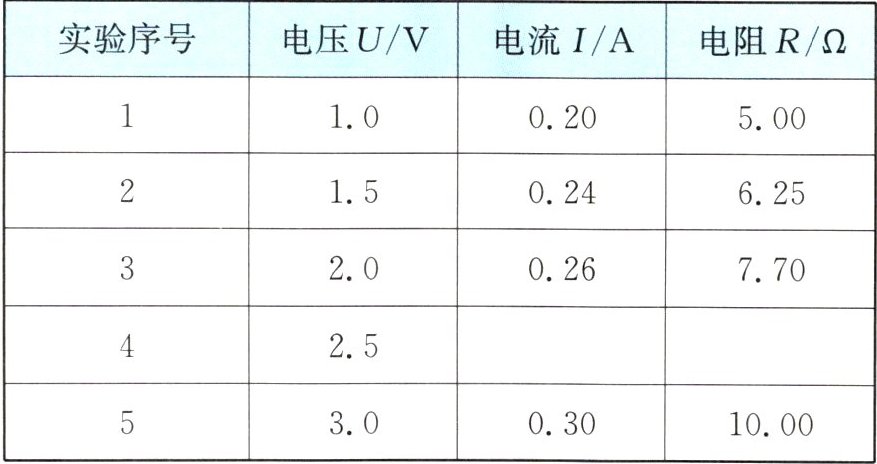

（3）排除故障后，闭合开关，移动滑片，测得如表所示的数据。

实验序号 电压U/V 电流I/A 电阻R/Ω
1 1.0 0.20 5.00
2 1.5 0.24 6.25
3 2.0 0.26 7.70
4 2.5
5 3.0 0.30 10.00
当电压表示数为2.5 V时，电流表示数如图乙所示，示数是 A，此时小灯泡的电阻值为 Ω（结果保留两位小数）。
（4）兴趣小组根据实验数据绘制出如图丙所示小灯泡的I-U图像，结合数据和图像分析小灯泡的电阻值发生变化的原因：。

(1) 如所示
(2) B，断路
(3) 0.28，8.93
(4) 灯丝的电阻随温度的升高而增大
解析：(1)由题图乙可知，电流表选用0～0.6 A的测量范围，将电流表与灯泡串联在电路中，即将电流表的“0.6 A”接线柱与小灯泡左端接线柱相连。
(2)为了保护电路，闭合开关前，滑动变阻器滑片应滑到阻值最大处，根据“远下电阻大”的调阻规律可知，滑片应置于B端。闭合开关后，小灯泡不亮，电流表无示数，可初步判断电路存在断路，电压表有示数，说明电压表到电源两极间是通路，则推断与电压表并联的小灯泡断路。
(3)当电压表示数为2.5 V时，电流表示数为0.28 A，此时小灯泡的电阻值$R=\frac{U}{I}=\frac{2.5\ \mathrm{V}}{0.28\ \mathrm{A}}\approx 8.93\ \Omega$。
(4)由题图丙所示的小灯泡的I-U图像可以看出，灯丝的电阻随温度的升高而增大。

【分析】
本题是测量小灯泡正常发光时电阻的电学实验题，解题思路如下：
1. 电路连接：电流表需串联在电路中，根据小灯泡额定电压2.5V，电流不超过0.6A，选择0~0.6A量程，将电流表“0.6”接线柱与小灯泡左端接线柱相连完成电路。
2. 滑动变阻器与故障分析：闭合开关前，滑动变阻器滑片要滑到阻值最大处，根据滑动变阻器“远下电阻大”的规律，图中接A端，故滑片滑到B端；电流表无示数说明电路断路，电压表有示数说明电压表到电源两极通路，因此故障为小灯泡断路。
3. 电流与电阻计算：电流表用0~0.6A量程，分度值0.02A，读出2.5V时电流为0.28A，根据欧姆定律计算电阻。
4. 电阻变化原因：小灯泡灯丝电阻随温度升高而增大，所以电阻随电压、电流变化。
【解析】
(1) 电流表需串联在电路中，小灯泡正常发光电流小于0.6A，故电流表选0~0.6A量程，将电流表“0.6”接线柱与小灯泡左端接线柱连接，完成电路。
(2) 闭合开关前，滑动变阻器滑片应滑到阻值最大处，图中滑动变阻器接A接线柱，滑片到B端时接入电阻最大，故填B；闭合开关后，电流表无示数说明电路断路，电压表有示数说明电压表两端到电源两极通路，因此故障为小灯泡断路，填断路。
(3) 电流表选用0~0.6A量程，分度值0.02A，示数为0.28A；根据欧姆定律，小灯泡电阻$R=\frac{U}{I}=\frac{2.5\ \mathrm{V}}{0.28\ \mathrm{A}}\approx 8.93\ \Omega$。
(4) 小灯泡工作时，灯丝温度随电压（电流）增大而升高，灯丝电阻随温度升高而增大，因此电阻值发生变化。
【答案】
(1)
(2) B；断路
(3) 0.28；8.93
(4) 灯丝的电阻随温度的升高而增大
【知识点】
伏安法测电阻；电路故障分析；影响电阻的因素
【点评】
本题为中考常规电学实验题，考查电路连接、滑动变阻器操作、电路故障判断、电阻计算及电阻变化原因，侧重基础实验能力的应用，是电学实验核心考点，难度适中。
【难度系数】
0.6
