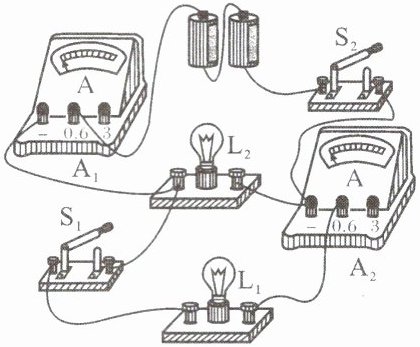

11. 如图，当闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均正常发光，两电表都有示数。下列判断正确的是（
A.若取下灯泡$\mathrm{L}_2$，电流表$\mathrm{A}_2$的示数不变
B.电流表$\mathrm{A}_2$测量灯泡$\mathrm{L}_2$的电流
C.灯泡$\mathrm{L}_1$被短路时，灯泡$\mathrm{L}_2$能正常发光
D.仅断开$\mathrm{S}_1$，电流表$\mathrm{A}_2$与$\mathrm{A}_1$的示数相等
A
）。A.若取下灯泡$\mathrm{L}_2$，电流表$\mathrm{A}_2$的示数不变
B.电流表$\mathrm{A}_2$测量灯泡$\mathrm{L}_2$的电流
C.灯泡$\mathrm{L}_1$被短路时，灯泡$\mathrm{L}_2$能正常发光
D.仅断开$\mathrm{S}_1$，电流表$\mathrm{A}_2$与$\mathrm{A}_1$的示数相等
答案
11.A
解析
【分析】首先分析电路连接：当闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$与$\mathrm{L}_2$串联，测量$\mathrm{L}_2$支路的电流；电流表$\mathrm{A}_2$与$\mathrm{L}_1$串联，测量$\mathrm{L}_1$支路的电流。再逐一分析每个选项的正误。
【解析】
选项A：取下灯泡$\mathrm{L}_2$，$\mathrm{L}_2$所在支路断路，而$\mathrm{L}_1$支路仍为通路，$\mathrm{A}_2$测量的是$\mathrm{L}_1$的电流，$\mathrm{L}_1$的电阻和两端电压不变，所以$\mathrm{A}_2$的示数不变，该选项正确。
选项B：$\mathrm{A}_2$与$\mathrm{L}_1$串联，测量的是$\mathrm{L}_1$的电流，并非$\mathrm{L}_2$的电流，该选项错误。
选项C：灯泡$\mathrm{L}_1$被短路时，电源两极直接连通，造成电源短路，$\mathrm{L}_2$也会被短路，无法正常发光，该选项错误。
选项D：仅断开$\mathrm{S}_1$，$\mathrm{L}_1$支路断开，$\mathrm{A}_2$所在支路无电流，示数为0；而$\mathrm{A}_1$测量$\mathrm{L}_2$的电流，示数不为0，所以两者示数不相等，该选项错误。
【答案】A
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的特点和电流表的使用，核心是正确分析电路，明确各电流表测量的对象，再结合电路变化判断电流表示数的变化，属于基础电路分析题。
【难度系数】0.6
【解析】
选项A：取下灯泡$\mathrm{L}_2$，$\mathrm{L}_2$所在支路断路，而$\mathrm{L}_1$支路仍为通路，$\mathrm{A}_2$测量的是$\mathrm{L}_1$的电流，$\mathrm{L}_1$的电阻和两端电压不变，所以$\mathrm{A}_2$的示数不变，该选项正确。
选项B：$\mathrm{A}_2$与$\mathrm{L}_1$串联，测量的是$\mathrm{L}_1$的电流，并非$\mathrm{L}_2$的电流，该选项错误。
选项C：灯泡$\mathrm{L}_1$被短路时，电源两极直接连通，造成电源短路，$\mathrm{L}_2$也会被短路，无法正常发光，该选项错误。
选项D：仅断开$\mathrm{S}_1$，$\mathrm{L}_1$支路断开，$\mathrm{A}_2$所在支路无电流，示数为0；而$\mathrm{A}_1$测量$\mathrm{L}_2$的电流，示数不为0，所以两者示数不相等，该选项错误。
【答案】A
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的特点和电流表的使用，核心是正确分析电路，明确各电流表测量的对象，再结合电路变化判断电流表示数的变化，属于基础电路分析题。
【难度系数】0.6
12. 小明在老师的指导下，对部分电学小实验进行了探究。

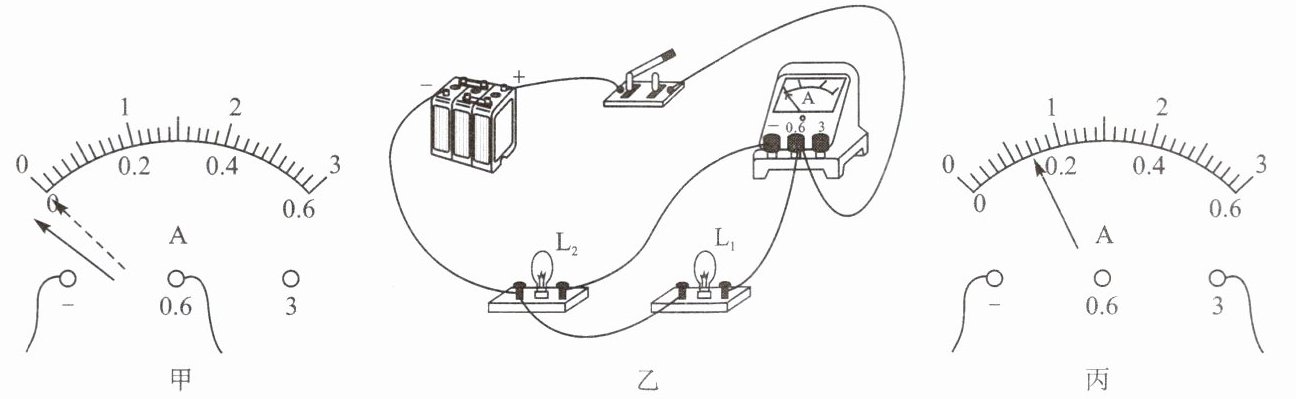

(1)小明在闭合开关前，发现电流表的指针如图甲所示，这是因为
(2)小明连接的电路如图乙所示，则电流表测量的是小灯泡
(3)只需要改动一根导线就可以测量干路电流，请在图乙中用“×”指出需要改动的导线，并在此图中画出正确的电路连线。
(1)小明在闭合开关前，发现电流表的指针如图甲所示，这是因为
电流表指针未调零
。(2)小明连接的电路如图乙所示，则电流表测量的是小灯泡
$\mathrm{L}_2$
（选填“$\mathrm{L}_1$”“$\mathrm{L}_2$”或“干路”）的电流；闭合开关后，电流表的示数如图丙所示为700
$\mathrm{mA}$。(3)只需要改动一根导线就可以测量干路电流，请在图乙中用“×”指出需要改动的导线，并在此图中画出正确的电路连线。
答案
12.(1)电流表指针未调零 (2)$\mathrm{L}_2$ 700 (3)
解析
【分析】
(1) 闭合开关前，电流表指针未对准零刻度线，说明电流表使用前未进行调零。
(2) 分析图乙电路：电流从电源正极出发，经开关、电流表后，仅通过$\mathrm{L}_2$回到电源负极，$\mathrm{L}_1$未接入电流表的测量回路，因此电流表测$\mathrm{L}_2$的电流；读取电流表示数时，先确定量程，图丙中电流表接“-”和“3”接线柱，量程为0~3A，分度值0.1A，指针示数为0.7A，换算为毫安是700mA。
(3) 测量干路电流需让电流表串联在干路中，改动一根导线使电流经电流表后分为两支分别进入$\mathrm{L}_1$和$\mathrm{L}_2$，汇合后回到电源负极，即可实现电流表测干路电流。
【解析】
(1) 闭合开关前，电流表指针未指在零刻度线处，原因是电流表使用前未调零。
(2) 由图乙可知，电流路径为：电源正极→开关→电流表→$\mathrm{L}_2$→电源负极，$\mathrm{L}_1$不经过电流表，故电流表测量$\mathrm{L}_2$的电流；图丙中电流表选用0~3A量程，分度值0.1A，示数为0.7A，换算为毫安：$0.7\mathrm{A}=0.7×1000\mathrm{mA}=700\mathrm{mA}$。

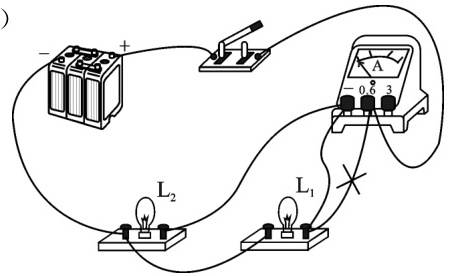

(3) 要测干路电流，需将电流表串联在干路中，在图乙中，将连接$\mathrm{L}_1$右端与电流表“0.6”接线柱的导线打“×”，再将该导线的一端改接到电流表的“-”接线柱，使电流经电流表后分为两支分别通过$\mathrm{L}_1$和$\mathrm{L}_2$，汇合后回到电源负极，电流表即测干路电流。
【答案】
12.(1)电流表指针未调零 (2)$\mathrm{L}_2$ 700 (3)
【知识点】
电流表的使用、电流的测量、电路的连接
【点评】
本题考查电流表的调零、读数、电路分析及改接，需掌握电流表的使用规则和串并联电路的特点，属于基础电学题，难度适中。
【难度系数】
0.5
(1) 闭合开关前，电流表指针未对准零刻度线，说明电流表使用前未进行调零。
(2) 分析图乙电路：电流从电源正极出发，经开关、电流表后，仅通过$\mathrm{L}_2$回到电源负极，$\mathrm{L}_1$未接入电流表的测量回路，因此电流表测$\mathrm{L}_2$的电流；读取电流表示数时，先确定量程，图丙中电流表接“-”和“3”接线柱，量程为0~3A，分度值0.1A，指针示数为0.7A，换算为毫安是700mA。
(3) 测量干路电流需让电流表串联在干路中，改动一根导线使电流经电流表后分为两支分别进入$\mathrm{L}_1$和$\mathrm{L}_2$，汇合后回到电源负极，即可实现电流表测干路电流。
【解析】
(1) 闭合开关前，电流表指针未指在零刻度线处，原因是电流表使用前未调零。
(2) 由图乙可知，电流路径为：电源正极→开关→电流表→$\mathrm{L}_2$→电源负极，$\mathrm{L}_1$不经过电流表，故电流表测量$\mathrm{L}_2$的电流；图丙中电流表选用0~3A量程，分度值0.1A，示数为0.7A，换算为毫安：$0.7\mathrm{A}=0.7×1000\mathrm{mA}=700\mathrm{mA}$。
(3) 要测干路电流，需将电流表串联在干路中，在图乙中，将连接$\mathrm{L}_1$右端与电流表“0.6”接线柱的导线打“×”，再将该导线的一端改接到电流表的“-”接线柱，使电流经电流表后分为两支分别通过$\mathrm{L}_1$和$\mathrm{L}_2$，汇合后回到电源负极，电流表即测干路电流。
【答案】
12.(1)电流表指针未调零 (2)$\mathrm{L}_2$ 700 (3)
【知识点】
电流表的使用、电流的测量、电路的连接
【点评】
本题考查电流表的调零、读数、电路分析及改接，需掌握电流表的使用规则和串并联电路的特点，属于基础电学题，难度适中。
【难度系数】
0.5
13. 小明要测量通过灯泡的电流,使用的器材:两节新干电池串联的电池组、电流表(测量范围分别为0~0.6 A、0~3 A)和开关各一个,不同规格的灯泡三个,导线若干。
(1)在连接电路时,开关应该

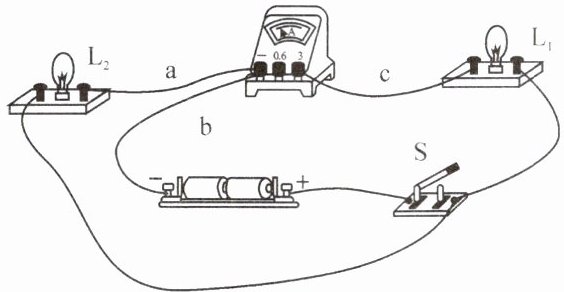

(2)小明连接如图所示电路,闭合开关,发现L₁亮,而L₂不亮。小明认为L₂不亮的原因是L₂短路,你认为他的判断是
(3)更换灯L₂后,要测量通过L₂的电流,他将导线b连在电流表负接线柱上的一端改接在电流表的“3”接线柱上。这样做是
(1)在连接电路时,开关应该
断开
。(2)小明连接如图所示电路,闭合开关,发现L₁亮,而L₂不亮。小明认为L₂不亮的原因是L₂短路,你认为他的判断是
错误
(选填“正确”或“错误”)的,理由是若L₂短路,则整个电路短路,L₁也不会亮
。(3)更换灯L₂后,要测量通过L₂的电流,他将导线b连在电流表负接线柱上的一端改接在电流表的“3”接线柱上。这样做是
错误
(选填“正确”或“错误”)的,理由是电流表的正、负接线柱接反了
。答案
13.(1)断开 (2)错误 若L₂短路,则整个电路短路,L₁也不会亮 (3)错误 电流表的正、负接线柱接反了
解析
【分析】
本题围绕电学基础操作与故障分析展开：(1)连接电路时，需避免短路损坏器材，开关状态是关键；(2)判断L₂不亮是否为短路，要分析短路对整个电路的影响；(3)电流表使用需满足“正进负出”，改接导线后需判断电流方向是否符合规则。
【解析】
(1)连接电路时，若开关闭合，一旦电路连接错误易造成电源短路，损坏器材，因此开关应断开。
(2)若L₂短路，相当于L₂处为导线，此时电路会发生电源短路，电流不经过L₁，L₁也不会发光。题目中L₁亮，说明电路未短路，因此小明的判断错误。
(3)电流表的正确使用要求电流从正接线柱流入、负接线柱流出。将导线b从电流表负接线柱改接“3”接线柱后，电流会从电流表的负接线柱流入、正接线柱流出，违反了电流表的使用规则，因此这样做是错误的。
【答案】
(1)断开；(2)错误；若L₂短路，则整个电路短路，L₁也不会亮；(3)错误；电流表的正、负接线柱接反了
【知识点】
电路连接基本操作、电路故障分析、电流表的使用
【点评】
本题考查电学实验的基础操作与规则，属于电学入门题，需牢记电路连接安全要求、短路故障的判断方法及电流表的正确使用方法，难度适中。
【难度系数】
0.5
本题围绕电学基础操作与故障分析展开：(1)连接电路时，需避免短路损坏器材，开关状态是关键；(2)判断L₂不亮是否为短路，要分析短路对整个电路的影响；(3)电流表使用需满足“正进负出”，改接导线后需判断电流方向是否符合规则。
【解析】
(1)连接电路时，若开关闭合，一旦电路连接错误易造成电源短路，损坏器材，因此开关应断开。
(2)若L₂短路，相当于L₂处为导线，此时电路会发生电源短路，电流不经过L₁，L₁也不会发光。题目中L₁亮，说明电路未短路，因此小明的判断错误。
(3)电流表的正确使用要求电流从正接线柱流入、负接线柱流出。将导线b从电流表负接线柱改接“3”接线柱后，电流会从电流表的负接线柱流入、正接线柱流出，违反了电流表的使用规则，因此这样做是错误的。
【答案】
(1)断开；(2)错误；若L₂短路，则整个电路短路，L₁也不会亮；(3)错误；电流表的正、负接线柱接反了
【知识点】
电路连接基本操作、电路故障分析、电流表的使用
【点评】
本题考查电学实验的基础操作与规则，属于电学入门题，需牢记电路连接安全要求、短路故障的判断方法及电流表的正确使用方法，难度适中。
【难度系数】
0.5
