1 可知，下列说法错误的是(
A.电阻相同，通过它的电流跟它两端电压成正比
B.电压相同，通过导体的电流跟电阻成反比
C.导体的电阻和导体两端的电压成正比和电流成反比
D.对于不同的导体，导体两端的电压与通过导体的电流的比值一般不等
C
).A.电阻相同，通过它的电流跟它两端电压成正比
B.电压相同，通过导体的电流跟电阻成反比
C.导体的电阻和导体两端的电压成正比和电流成反比
D.对于不同的导体，导体两端的电压与通过导体的电流的比值一般不等
答案
1.C
解析
【分析】
要解决这道题，需结合欧姆定律和电阻的特性分析每个选项：首先明确，电阻是导体本身的性质，由材料、长度、横截面积、温度决定，与电压、电流无关；欧姆定律的内容是：电阻一定时，电流与电压成正比；电压一定时，电流与电阻成反比。据此逐一判断选项的正误。
【解析】
根据欧姆定律 $ I = \frac{U}{R} $ 和电阻的特性分析：
1. 选项A：当导体电阻 $ R $ 一定时，由 $ I = \frac{U}{R} $ 可知，通过导体的电流与导体两端电压成正比，该说法正确；
2. 选项B：当导体两端电压 $ U $ 一定时，由 $ I = \frac{U}{R} $ 可知，通过导体的电流与导体的电阻成反比，该说法正确；
3. 选项C：电阻是导体本身的属性，其大小与导体两端的电压、通过的电流无关，不能说“电阻和电压成正比、和电流成反比”，该说法错误；
4. 选项D：导体两端电压与电流的比值 $ \frac{U}{R} $ 等于导体的电阻，不同导体的电阻一般不同，因此该比值一般不等，说法正确。
综上，错误的说法是选项C。
【答案】
C
【知识点】
欧姆定律、电阻的特性
【点评】
本题考查欧姆定律的理解和电阻的基本性质，核心是明确电阻是导体自身的固有属性，与电压、电流无关，需准确把握欧姆定律的适用条件，属于基础概念辨析题。
【难度系数】
0.5
要解决这道题，需结合欧姆定律和电阻的特性分析每个选项：首先明确，电阻是导体本身的性质，由材料、长度、横截面积、温度决定，与电压、电流无关；欧姆定律的内容是：电阻一定时，电流与电压成正比；电压一定时，电流与电阻成反比。据此逐一判断选项的正误。
【解析】
根据欧姆定律 $ I = \frac{U}{R} $ 和电阻的特性分析：
1. 选项A：当导体电阻 $ R $ 一定时，由 $ I = \frac{U}{R} $ 可知，通过导体的电流与导体两端电压成正比，该说法正确；
2. 选项B：当导体两端电压 $ U $ 一定时，由 $ I = \frac{U}{R} $ 可知，通过导体的电流与导体的电阻成反比，该说法正确；
3. 选项C：电阻是导体本身的属性，其大小与导体两端的电压、通过的电流无关，不能说“电阻和电压成正比、和电流成反比”，该说法错误；
4. 选项D：导体两端电压与电流的比值 $ \frac{U}{R} $ 等于导体的电阻，不同导体的电阻一般不同，因此该比值一般不等，说法正确。
综上，错误的说法是选项C。
【答案】
C
【知识点】
欧姆定律、电阻的特性
【点评】
本题考查欧姆定律的理解和电阻的基本性质，核心是明确电阻是导体自身的固有属性，与电压、电流无关，需准确把握欧姆定律的适用条件，属于基础概念辨析题。
【难度系数】
0.5
2 某同学在探究电流跟电压、电阻的关系时，根据收集到的数据画出了如图所示的$I-R$图像，下列结论与图像相符的是（
A.电阻一定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而减小
C
）。A.电阻一定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而减小
答案
2.C
解析
【分析】首先观察图像，横坐标为电阻R，纵坐标为电流I，图像呈反比例曲线，说明电流I与电阻R成反比。探究电流与电阻的关系时需控制电压不变，因此该图像反映电压一定时电流随电阻的变化规律，接下来逐一分析选项判断结论是否与图像相符。
【解析】
1. 选项A：描述的是“电阻一定时，电流随电压增大而增大”，对应I-U图像的规律，与本题I-R图像无关，故A错误。
2. 选项B：描述的是“电阻一定时，电压随电流增大而增大”，同样是电阻一定的情况，对应I-U关系，与本题图像不符，故B错误。
3. 选项C：图像中电阻R增大时，电流I减小且呈反比例关系，符合“电压一定时，电流随着电阻的增大而减小”的规律，故C正确。
4. 选项D：电阻是导体本身的固有属性，由自身材料、长度、横截面积和温度决定，与电流、电压无关，“电阻随电流增大而减小”的说法错误，故D错误。
【答案】C
【知识点】电流与电阻的关系、欧姆定律
【点评】本题结合I-R图像考查电流与电阻的关系，需掌握控制变量法的应用，理解图像的物理意义，明确电阻的固有属性，属于基础题型。
【难度系数】0.7
【解析】
1. 选项A：描述的是“电阻一定时，电流随电压增大而增大”，对应I-U图像的规律，与本题I-R图像无关，故A错误。
2. 选项B：描述的是“电阻一定时，电压随电流增大而增大”，同样是电阻一定的情况，对应I-U关系，与本题图像不符，故B错误。
3. 选项C：图像中电阻R增大时，电流I减小且呈反比例关系，符合“电压一定时，电流随着电阻的增大而减小”的规律，故C正确。
4. 选项D：电阻是导体本身的固有属性，由自身材料、长度、横截面积和温度决定，与电流、电压无关，“电阻随电流增大而减小”的说法错误，故D错误。
【答案】C
【知识点】电流与电阻的关系、欧姆定律
【点评】本题结合I-R图像考查电流与电阻的关系，需掌握控制变量法的应用，理解图像的物理意义，明确电阻的固有属性，属于基础题型。
【难度系数】0.7
3 在研究电流与电压、电阻的关系的实验中，可以得到的结论:导体中的电流跟导体两端的电压成
正
比，跟导体的电阻成反
比，写成公式为$I=\frac{U}{R}$
.答案
3.正 反 $I=\frac{U}{R}$
解析
【分析】
本题考查电流与电压、电阻的关系结论，需回忆探究实验中控制变量法得出的规律：探究电流与电压关系时，控制电阻不变，分析电流随电压的变化比例；探究电流与电阻关系时，控制电压不变，分析电流随电阻的变化比例，进而得出对应规律和公式。
【解析】
在探究电流与电压的关系实验中，控制导体的电阻不变，改变导体两端的电压，可观察到导体中的电流随电压的增大而增大，且电流与电压的比值为定值，因此导体中的电流跟导体两端的电压成正比；在探究电流与电阻的关系实验中，控制导体两端的电压不变，改变导体的电阻，可观察到导体中的电流随电阻的增大而减小，因此导体中的电流跟导体的电阻成反比；该规律即为欧姆定律，对应的公式为$I=\frac{U}{R}$。
【答案】
正 反 $I=\frac{U}{R}$
【知识点】
欧姆定律、电流与电压电阻的关系
【点评】
本题为电学基础知识点考查，属于需准确记忆的内容，难度较低，适合巩固电学核心基础。
【难度系数】
0.8
本题考查电流与电压、电阻的关系结论，需回忆探究实验中控制变量法得出的规律：探究电流与电压关系时，控制电阻不变，分析电流随电压的变化比例；探究电流与电阻关系时，控制电压不变，分析电流随电阻的变化比例，进而得出对应规律和公式。
【解析】
在探究电流与电压的关系实验中，控制导体的电阻不变，改变导体两端的电压，可观察到导体中的电流随电压的增大而增大，且电流与电压的比值为定值，因此导体中的电流跟导体两端的电压成正比；在探究电流与电阻的关系实验中，控制导体两端的电压不变，改变导体的电阻，可观察到导体中的电流随电阻的增大而减小，因此导体中的电流跟导体的电阻成反比；该规律即为欧姆定律，对应的公式为$I=\frac{U}{R}$。
【答案】
正 反 $I=\frac{U}{R}$
【知识点】
欧姆定律、电流与电压电阻的关系
【点评】
本题为电学基础知识点考查，属于需准确记忆的内容，难度较低，适合巩固电学核心基础。
【难度系数】
0.8
4 人体安全电压不高于 36 V，当通过人体的电流接近 30 mA 时就会有生命危险，据此可推断，人体电阻约为
1 200
Ω.答案
4.1 200
5 当某导体两端的电压为6 V时，通过导体的电流为1.2 A，导体电阻为
$5\ \Omega$
；当导体两端电压变为0时，电阻为$5\ \Omega$
。答案
5.$5\ \Omega$ $5\ \Omega$
解析
【分析】
本题考查欧姆定律的应用和电阻的特性。解题思路：首先根据欧姆定律计算导体的电阻，再明确电阻是导体本身的性质，与两端电压、通过的电流无关，据此确定电压为0时的电阻。
【解析】
根据欧姆定律公式 $ R = \frac{U}{I} $，已知导体两端电压 $ U = 6\ \mathrm{V} $，通过的电流 $ I = 1.2\ \mathrm{A} $，代入得导体电阻：$ R = \frac{6\ \mathrm{V}}{1.2\ \mathrm{A}} = 5\ \Omega $。
电阻是导体本身的一种性质，其大小只与导体的材料、长度、横截面积和温度有关，与导体两端的电压、通过的电流无关，因此当导体两端电压变为0时，导体的电阻仍为 $ 5\ \Omega $。
【答案】
$5\ \Omega$ $5\ \Omega$
【知识点】
欧姆定律、电阻的特性
【点评】
本题属于电学基础题，核心是掌握欧姆定律的简单计算和电阻的固有属性，需注意电阻不随电压、电流变化的特点，避免误判。
【难度系数】
0.8
本题考查欧姆定律的应用和电阻的特性。解题思路：首先根据欧姆定律计算导体的电阻，再明确电阻是导体本身的性质，与两端电压、通过的电流无关，据此确定电压为0时的电阻。
【解析】
根据欧姆定律公式 $ R = \frac{U}{I} $，已知导体两端电压 $ U = 6\ \mathrm{V} $，通过的电流 $ I = 1.2\ \mathrm{A} $，代入得导体电阻：$ R = \frac{6\ \mathrm{V}}{1.2\ \mathrm{A}} = 5\ \Omega $。
电阻是导体本身的一种性质，其大小只与导体的材料、长度、横截面积和温度有关，与导体两端的电压、通过的电流无关，因此当导体两端电压变为0时，导体的电阻仍为 $ 5\ \Omega $。
【答案】
$5\ \Omega$ $5\ \Omega$
【知识点】
欧姆定律、电阻的特性
【点评】
本题属于电学基础题，核心是掌握欧姆定律的简单计算和电阻的固有属性，需注意电阻不随电压、电流变化的特点，避免误判。
【难度系数】
0.8

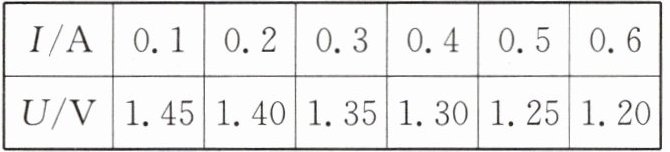

6 物理小组的同学们在研究通过可变电阻的电流I和它两端电压U的关系时，记录的实验数据如表所示。请根据表中数据归纳出通过可变电阻的电流I和它两端电压U的关系U=
$1.5-0.5I$
。答案
6.$1.5-0.5I$
解析
【分析】
要归纳电流I和电压U的关系，首先观察表格中数据，发现U随I的变化呈线性关系，因此可设U为关于I的一次函数表达式$U=kI+b$，选取两组已知的I、U值代入表达式，求解系数k和b，再验证其余数据是否符合该表达式，即可得到结果。
【解析】
观察表格数据，电压U随电流I的变化为线性关系，设表达式为$U=kI+b$。
选取两组数据：当$I_1=0.1A$时，$U_1=1.45V$；当$I_2=0.2A$时，$U_2=1.40V$，代入表达式得：
$\begin{cases}1.45 = 0.1k + b \\1.40 = 0.2k + b \end{cases}$
用第一个方程减去第二个方程：$1.45 -1.40 = (0.1k +b) - (0.2k +b)$，即$0.05 = -0.1k$，解得$k=-0.5$。
将$k=-0.5$代入$1.45=0.1k +b$，得$1.45=0.1×(-0.5)+b$，解得$b=1.5$。
验证其余数据：如$I=0.3A$时，$U=1.5 -0.5×0.3=1.35V$，与表格数据一致，符合要求。因此U与I的关系为$U=1.5-0.5I$。
【答案】
1.5-0.5I
【知识点】
探究电流与电压的关系、一次函数的应用
【点评】
本题通过实验数据归纳电流与电压的线性关系，核心是利用一次函数求解系数，步骤清晰，难度较低，适合基础学生练习。
【难度系数】
0.6
要归纳电流I和电压U的关系，首先观察表格中数据，发现U随I的变化呈线性关系，因此可设U为关于I的一次函数表达式$U=kI+b$，选取两组已知的I、U值代入表达式，求解系数k和b，再验证其余数据是否符合该表达式，即可得到结果。
【解析】
观察表格数据，电压U随电流I的变化为线性关系，设表达式为$U=kI+b$。
选取两组数据：当$I_1=0.1A$时，$U_1=1.45V$；当$I_2=0.2A$时，$U_2=1.40V$，代入表达式得：
$\begin{cases}1.45 = 0.1k + b \\1.40 = 0.2k + b \end{cases}$
用第一个方程减去第二个方程：$1.45 -1.40 = (0.1k +b) - (0.2k +b)$，即$0.05 = -0.1k$，解得$k=-0.5$。
将$k=-0.5$代入$1.45=0.1k +b$，得$1.45=0.1×(-0.5)+b$，解得$b=1.5$。
验证其余数据：如$I=0.3A$时，$U=1.5 -0.5×0.3=1.35V$，与表格数据一致，符合要求。因此U与I的关系为$U=1.5-0.5I$。
【答案】
1.5-0.5I
【知识点】
探究电流与电压的关系、一次函数的应用
【点评】
本题通过实验数据归纳电流与电压的线性关系，核心是利用一次函数求解系数，步骤清晰，难度较低，适合基础学生练习。
【难度系数】
0.6

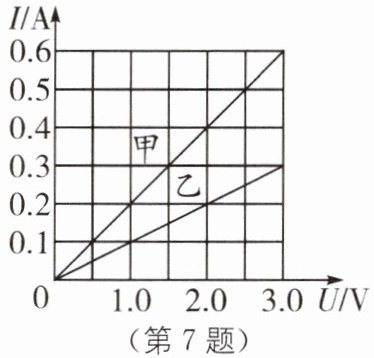

7 在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像.根据图像，下列说法正确的是(
A.导体甲的电阻大于导体乙的电阻
B.通过导体乙的电流与其两端的电压成正比
C.当导体甲两端的电压为2 V时，通过导体甲的电流为0.2 A
D.将两导体并联后接在3 V的电源上时，干路中的电流为0.6 A
B
).A.导体甲的电阻大于导体乙的电阻
B.通过导体乙的电流与其两端的电压成正比
C.当导体甲两端的电压为2 V时，通过导体甲的电流为0.2 A
D.将两导体并联后接在3 V的电源上时，干路中的电流为0.6 A
答案
7.B [解析]由图像可知，当通过甲、乙的电流都是0.3 A时，乙两端电压大于甲两端电压，由$R=\frac{U}{I}$可知乙的电阻大于甲的电阻，故A错误；由图像可知，通过导体乙的电流与其两端的电压成正比，故B正确；当导体甲两端的电压为2 V时，从图像中读出此时通过甲的电流为0.4 A，故C错误；由并联电路的特点可知，当导体甲与乙并联后接入电路中它们两端的电压相等，当$U_甲=U_乙=3\ \mathrm{V}$时，$I_甲=0.6\ \mathrm{A}$，$I_乙=0.3\ \mathrm{A}$，干路中的电流$I=I_甲+I_乙=0.6\ \mathrm{A}+0.3\ \mathrm{A}=0.9\ \mathrm{A}$，故D错误.
解析
【分析】
本题考查I-U图像的应用，需结合欧姆定律、正比关系、并联电路电流规律分析各选项。首先明确：I-U图像中过原点的直线表示电流与电压成正比；电阻可通过$R=\frac{U}{I}$计算，相同电流下电压越大电阻越大；并联电路各支路电压相等，干路电流等于各支路电流之和。接下来逐一判断选项：
【解析】
1. 选项A：取相同电流（如$I=0.3\ \mathrm{A}$），由图像可知甲两端电压$U_甲=1.5\ \mathrm{V}$，乙两端电压$U_乙=3\ \mathrm{V}$。根据$R=\frac{U}{I}$，电流相同时，电压越大电阻越大，因此$R_甲＜R_乙$，A错误。
2. 选项B：导体乙的I-U图像是过原点的直线，说明通过导体乙的电流与其两端电压成正比，B正确。
3. 选项C：当导体甲两端电压为$2\ \mathrm{V}$时，从图像读取对应电流为$0.4\ \mathrm{A}$，不是$0.2\ \mathrm{A}$，C错误。
4. 选项D：两导体并联接在$3\ \mathrm{V}$电源上时，各支路电压相等（$U_甲=U_乙=3\ \mathrm{V}$）；从图像读出$I_甲=0.6\ \mathrm{A}$，$I_乙=0.3\ \mathrm{A}$；干路电流$I=I_甲+I_乙=0.6\ \mathrm{A}+0.3\ \mathrm{A}=0.9\ \mathrm{A}$，不是$0.6\ \mathrm{A}$，D错误。
【答案】
B
【知识点】
I-U图像、欧姆定律、并联电路电流规律
【点评】
本题需结合I-U图像读取数据，利用欧姆定律和并联电路特点分析，关键是准确对应电压与电流的数值，难度适中。
【难度系数】
0.5
本题考查I-U图像的应用，需结合欧姆定律、正比关系、并联电路电流规律分析各选项。首先明确：I-U图像中过原点的直线表示电流与电压成正比；电阻可通过$R=\frac{U}{I}$计算，相同电流下电压越大电阻越大；并联电路各支路电压相等，干路电流等于各支路电流之和。接下来逐一判断选项：
【解析】
1. 选项A：取相同电流（如$I=0.3\ \mathrm{A}$），由图像可知甲两端电压$U_甲=1.5\ \mathrm{V}$，乙两端电压$U_乙=3\ \mathrm{V}$。根据$R=\frac{U}{I}$，电流相同时，电压越大电阻越大，因此$R_甲＜R_乙$，A错误。
2. 选项B：导体乙的I-U图像是过原点的直线，说明通过导体乙的电流与其两端电压成正比，B正确。
3. 选项C：当导体甲两端电压为$2\ \mathrm{V}$时，从图像读取对应电流为$0.4\ \mathrm{A}$，不是$0.2\ \mathrm{A}$，C错误。
4. 选项D：两导体并联接在$3\ \mathrm{V}$电源上时，各支路电压相等（$U_甲=U_乙=3\ \mathrm{V}$）；从图像读出$I_甲=0.6\ \mathrm{A}$，$I_乙=0.3\ \mathrm{A}$；干路电流$I=I_甲+I_乙=0.6\ \mathrm{A}+0.3\ \mathrm{A}=0.9\ \mathrm{A}$，不是$0.6\ \mathrm{A}$，D错误。
【答案】
B
【知识点】
I-U图像、欧姆定律、并联电路电流规律
【点评】
本题需结合I-U图像读取数据，利用欧姆定律和并联电路特点分析，关键是准确对应电压与电流的数值，难度适中。
【难度系数】
0.5
8 如图所示是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻$R_{0}$均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变
小
。若握力F增大时，要求仪表的示数也增大，则a、b之间应接入电压表
，c、d之间应接入定值电阻
。（后两空填“定值电阻”“电流表”或“电压表”）答案
8.小 电压表 定值电阻
[解析]由图可知，当金属片P向左移动时，R接入电路的阻值变小.c、d之间不可能是电压表，否则电路断路；若c、d之间为电流表，①当a、b之间为电压表时，电路为R的简单电路，电压表测电源电压示数不变，电流表测电路中的电流，当握力增大时，滑片右移，滑动变阻器接入电路中的阻值变大，由$I=\frac{U}{R}$可知电流表的示数减小，这与电表的示数增大不符；②当a、b之间为定值电阻时，R与定值电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以滑片移动时通过定值电阻的电流不变，当握力增大时，滑片右移，滑动变阻器接入电路中的电阻增大，由$I=\frac{U}{R}$可知该支路的电流减小，因并联电路中干路电流等于各支路电流之和，所以干路电流表示数减小，这与电表的示数增大不符.若c、d之间为定值电阻，①a、b之间不可能为电流表，否则滑动变阻器被短路；②a、b之间为电压表时，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，当握力增大时，滑片右移，滑动变阻器接入电路中的阻值变大，电路中的总电阻变大，由$I=\frac{U}{R}$可知电流减小，由U=IR可知，定值电阻两端的电压减小，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压增大，即电压表的示数增大，符合题意.
[解析]由图可知，当金属片P向左移动时，R接入电路的阻值变小.c、d之间不可能是电压表，否则电路断路；若c、d之间为电流表，①当a、b之间为电压表时，电路为R的简单电路，电压表测电源电压示数不变，电流表测电路中的电流，当握力增大时，滑片右移，滑动变阻器接入电路中的阻值变大，由$I=\frac{U}{R}$可知电流表的示数减小，这与电表的示数增大不符；②当a、b之间为定值电阻时，R与定值电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以滑片移动时通过定值电阻的电流不变，当握力增大时，滑片右移，滑动变阻器接入电路中的电阻增大，由$I=\frac{U}{R}$可知该支路的电流减小，因并联电路中干路电流等于各支路电流之和，所以干路电流表示数减小，这与电表的示数增大不符.若c、d之间为定值电阻，①a、b之间不可能为电流表，否则滑动变阻器被短路；②a、b之间为电压表时，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，当握力增大时，滑片右移，滑动变阻器接入电路中的阻值变大，电路中的总电阻变大，由$I=\frac{U}{R}$可知电流减小，由U=IR可知，定值电阻两端的电压减小，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压增大，即电压表的示数增大，符合题意.
解析
【分析】
首先分析滑动变阻器R的阻值变化：当金属片P向左移动时，R接入电路的电阻丝长度变短，因此阻值变小。接下来需结合握力F增大时（滑片P向右移动，R接入阻值变大），仪表需示数增大的要求，分析a、b、c、d间接入元件的合理性：电压表相当于开路，若c、d接电压表则电路断路，故c、d只能接电流表或定值电阻；再逐一假设元件接入情况，结合串并联电路特点和欧姆定律判断是否符合要求。
【解析】
1. 滑片P向左移动时，滑动变阻器R接入电路的电阻丝长度缩短，因此R接入阻值变小。
2. 分析c、d间元件：若c、d接电压表，电路断路，无法正常工作，故c、d不能接电压表，只能接电流表或定值电阻。
3. 假设c、d接电流表：
若a、b接电压表，电路为R的简单电路，电流表测电流；握力增大时滑片右移，R变大，由$I=\frac{U}{R}$可知电流减小，不符合“仪表增大”的要求；
若a、b接定值电阻，R与定值电阻并联，电流表测干路电流；并联电路各支路独立，定值电阻支路电流不变，握力增大时R变大，其支路电流减小，干路电流为两支路电流之和，故干路电流减小，不符合要求。因此c、d不能接电流表，只能接定值电阻。
4. 假设c、d接定值电阻：
若a、b接电流表，会造成R短路，电路故障，排除；
若a、b接电压表，定值电阻与R串联，电压表测R两端电压；握力增大时滑片右移，R接入阻值变大，总电阻变大，电路电流$I=\frac{U}{R_{总}}$变小，定值电阻两端电压$U_{定}=IR_{定}$变小，根据串联电路电压规律，R两端电压$U_R=U_{总}-U_{定}$，故$U_R$变大，电压表示数增大，符合要求。
【答案】小；电压表；定值电阻
【知识点】滑动变阻器的使用；电路动态分析；欧姆定律应用
【点评】本题结合握力计电路考查动态分析，需掌握滑动变阻器阻值变化规律、串并联电路特点及欧姆定律，通过逐一假设元件接入情况推导，逻辑要求较高，是电路应用的典型题型。
【难度系数】0.4
首先分析滑动变阻器R的阻值变化：当金属片P向左移动时，R接入电路的电阻丝长度变短，因此阻值变小。接下来需结合握力F增大时（滑片P向右移动，R接入阻值变大），仪表需示数增大的要求，分析a、b、c、d间接入元件的合理性：电压表相当于开路，若c、d接电压表则电路断路，故c、d只能接电流表或定值电阻；再逐一假设元件接入情况，结合串并联电路特点和欧姆定律判断是否符合要求。
【解析】
1. 滑片P向左移动时，滑动变阻器R接入电路的电阻丝长度缩短，因此R接入阻值变小。
2. 分析c、d间元件：若c、d接电压表，电路断路，无法正常工作，故c、d不能接电压表，只能接电流表或定值电阻。
3. 假设c、d接电流表：
若a、b接电压表，电路为R的简单电路，电流表测电流；握力增大时滑片右移，R变大，由$I=\frac{U}{R}$可知电流减小，不符合“仪表增大”的要求；
若a、b接定值电阻，R与定值电阻并联，电流表测干路电流；并联电路各支路独立，定值电阻支路电流不变，握力增大时R变大，其支路电流减小，干路电流为两支路电流之和，故干路电流减小，不符合要求。因此c、d不能接电流表，只能接定值电阻。
4. 假设c、d接定值电阻：
若a、b接电流表，会造成R短路，电路故障，排除；
若a、b接电压表，定值电阻与R串联，电压表测R两端电压；握力增大时滑片右移，R接入阻值变大，总电阻变大，电路电流$I=\frac{U}{R_{总}}$变小，定值电阻两端电压$U_{定}=IR_{定}$变小，根据串联电路电压规律，R两端电压$U_R=U_{总}-U_{定}$，故$U_R$变大，电压表示数增大，符合要求。
【答案】小；电压表；定值电阻
【知识点】滑动变阻器的使用；电路动态分析；欧姆定律应用
【点评】本题结合握力计电路考查动态分析，需掌握滑动变阻器阻值变化规律、串并联电路特点及欧姆定律，通过逐一假设元件接入情况推导，逻辑要求较高，是电路应用的典型题型。
【难度系数】0.4
9 一辆汽车的车灯接在24 V电源两端，灯丝电阻为60 Ω，求通过灯丝的电流。
答案
9.0.4 A
解析
【分析】本题已知电源电压和灯丝电阻，要求通过灯丝的电流，需利用欧姆定律进行计算，欧姆定律公式为$I=\frac{U}{R}$，将已知的电压和电阻代入公式即可求出电流。
【解析】已知电源电压$U = 24\ V$，灯丝电阻$R = 60\ \Omega$，根据欧姆定律$I=\frac{U}{R}$，代入数值计算：$I=\frac{24\ V}{60\ \Omega}=0.4\ A$。
【答案】0.4 A
【知识点】欧姆定律、电流计算
【点评】本题是欧姆定律的基础应用题型，直接套用公式即可求解，主要考查学生对欧姆定律基本公式的掌握和简单计算能力，属于电学入门类题目。
【难度系数】0.7
【解析】已知电源电压$U = 24\ V$，灯丝电阻$R = 60\ \Omega$，根据欧姆定律$I=\frac{U}{R}$，代入数值计算：$I=\frac{24\ V}{60\ \Omega}=0.4\ A$。
【答案】0.4 A
【知识点】欧姆定律、电流计算
【点评】本题是欧姆定律的基础应用题型，直接套用公式即可求解，主要考查学生对欧姆定律基本公式的掌握和简单计算能力，属于电学入门类题目。
【难度系数】0.7
