2026年综合应用创新题典中点九年级物理全一册苏科版第147页答案
1. 电磁铁能够实现高效、可靠的自动化控制，是现代机电一体化系统不可或缺的关键部件。有关电磁铁，下列说法正确的是 （
A
）

A.铁芯使通电电磁铁的磁性增强
B.电磁铁断电后，仍然有很强的磁性
C.电磁铁的铁芯可以用铜棒代替
D.电磁铁是根据电流的热效应制成的

答案

1.A
2.[苏州期末]将自制的电磁铁连入如图所示的电路中，闭合开关S，发现电磁铁的右端吸引了少量铁钉，为了使它吸引更多的铁钉，下列操作可行的是（
A
）

A.增加线圈匝数
B.将铁棒换成铝棒
C.将滑片P向右移动
D.将电源正、负极互换

答案

2.A

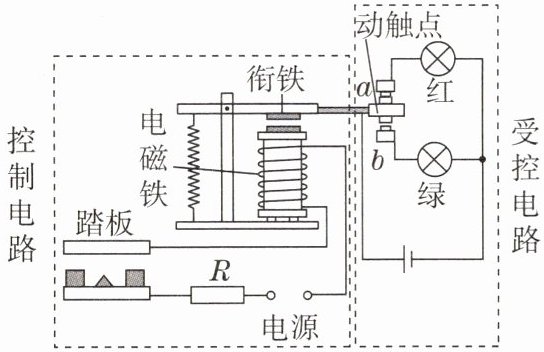

3. 如图是兴趣小组的同学利用电磁继电器设计的运动音乐踏板装置，利用踏板，来控制两音乐灯交替工作。下列描述正确的是 （
B
）


A.电磁继电器在电路中相当于电源
B.踩下踏板时绿灯亮、红灯灭
C.松开踏板时，动触点与b接触
D.增大R的阻值，可增大电磁铁对衔铁的吸引力

答案

3.B 【点拨】电磁继电器的实质是一种开关,故 A 错误;踩下踏板时,控制电路接通,电磁铁中有电流通过,具有磁性,会吸下衔铁,使得动触点与 b 接触,绿灯接入电路中,绿灯亮,红灯所在电路是断开的,红灯灭,故 B 正确;松开踏板时,控制电路是断开的,电路中无电流,电磁铁不具有磁性,衔铁被拉起,动触点与 a 接触,红灯亮,故 C 错误;增大 R 的阻值,根据串联电路的电阻关系可知,电路的总电阻变大,根据欧姆定律可知,通过电磁铁的电流变小,电磁铁对衔铁的吸引力减小,故 D 错误。故选 B。

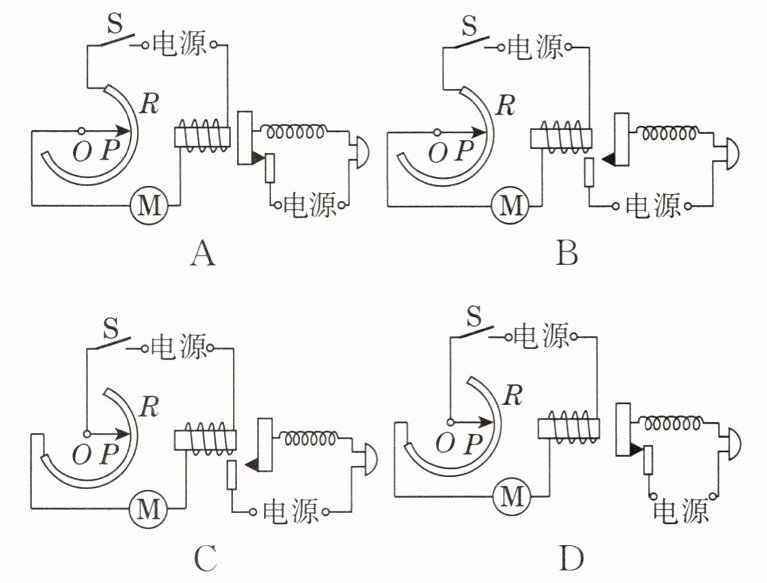

4.（新考法 方案设计）小荣在路上发现当有些电动自行车的车速较快时，电动自行车就会发出“嘀嘀嘀”的警报声，小荣对警报装置的原理展开了探究。下面是小荣设计的电动自行车的警报电路（图中Ⓜ表示电动机，⊣表示电铃，R为旋钮型变阻器），其中符合“旋钮OP绕O点顺时针转动时，电动机转速变大，当转速超过一定值，电铃会自动报警”的电路是（
C
）

答案

4.C 【点拨】警报电路的要求为旋钮 OP 绕 O 点顺时针转动时,变阻器接入电路的电阻变小,电路中的电流变大,电动机的转速变大,电磁铁的磁性变强,吸引衔铁,接通电铃电路,电铃发出警报,故 C 符合题意。故选 C。

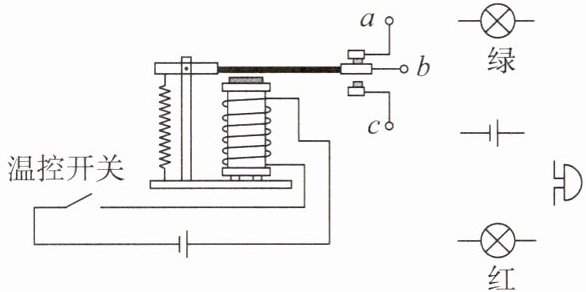

5. 如图所示的是简单的火警自动报警装置的部分电路，温控开关在常温时断开，绿灯亮，在温度升高到一定值时自动闭合，红灯亮、电铃响，发出报警信号。请你按上述要求，将电路图补充完整。（a、b、c为三个接线柱）

答案

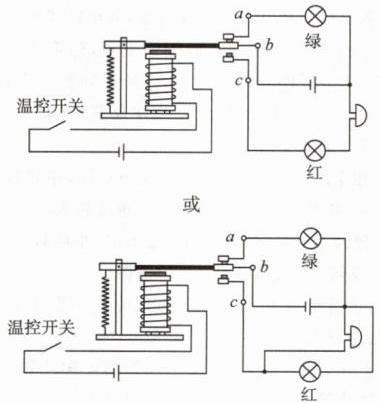

5.【解】如图所示。
6. 如图所示的开关由触点a换接到触点b时，电磁铁的磁性强弱及A端磁极的极性变化情况是（电源电压相同）（
D
）

A.增强，由S极变为N极
B.增强，由N极变为S极
C.减弱，由N极变为S极
D.减弱，由S极变为N极

答案

6.D 【点拨】开关 S 连接触点 a 时,只有电磁铁接在上面电源的两端;开关 S 连接触点 b 时,电磁铁、定值电阻串联接在下面电源的两端。所以,当开关由触点 a 换接到触点 b 时,根据欧姆定律 $I=\frac{U}{R}$ 可知,电路中的电流减小,电磁铁的磁性减弱。当开关接触点 a 时,利用安培定则可以确定 A 端为 S 极;当开关接触点 b 时,电流的方向变化,利用安培定则可以判定 A 端为 N 极,故 D 正确。
7.[常州模拟] 酿酒坊里的发酵罐配有笨重的密封罩,为了方便操作,设计了一个杠杆、衔铁和电磁铁的组合系统来升降密封罩,如图所示。下列说法中错误的是 (
D
)

A.电磁铁的工作原理是电流的磁效应
B.装置通电后,电磁铁上端为N极

C.若密封罩被提起并悬挂于空中,不计衔铁、杠杆的质量,左侧电磁铁对衔铁的吸引力应大于密封罩的重力
D.若密封罩不能被提起,则应将滑动变阻器滑片向右滑动

答案

7.D 【点拨】若密封罩不能被提起,需要增大电磁铁的磁性,应增大电路中的电流,根据欧姆定律可知,需要减小滑动变阻器接入电路中的电阻,所以应将滑片向左移动,故 D 错误。故选 D。
