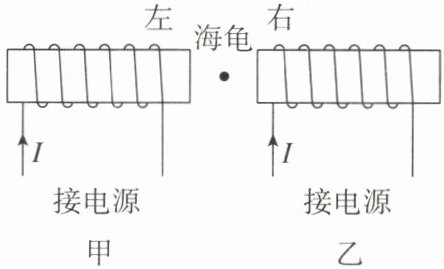

9.（科学思维 科学推理）科学家猜测，某地的海龟在春季是利用地磁场向南返回出生地的，以下为相关研究。春季某地某屏蔽磁场的实验室，无磁场环境下海龟无固定游向；再把海龟置于模拟地磁场中（如图），按科学家猜测，海龟应向（填“左”或“右”）游动。地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的微小移动方向，发现，现象符合猜测。

9.左;海龟筑巢地点的移动方向与地磁场的微小移动方向一致，并与地理南北方向有一个夹角
【点拨】由安培定则可知，图中左为通电螺线管的N极，右为通电螺线管的S极，海龟春季利用地磁场向南返回，因地磁北极在地理的南极附近，故海龟朝地磁的N极运动，所以向左运动。即使地磁场的方向改变，海龟仍会向着N极移动，所以海龟筑巢地点的移动方向与地磁场的微小移动方向一致。

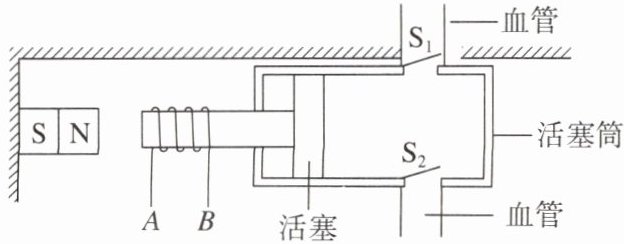

10.（真实情境）如图是人工心脏泵示意图，它可短时间代替心脏工作，磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上，活塞筒通过阀门与血管相通，阀门$\mathrm{S}_1$只能向外开启，$\mathrm{S}_2$只能向内开启，线圈中的电流从A流向B时，活塞向（填“左”或“右”）运动，血液会（填“流入”或“流出”）活塞筒。工作时，通过改变线圈AB的来改变活塞的运动方向。

10.左;流入;电流方向

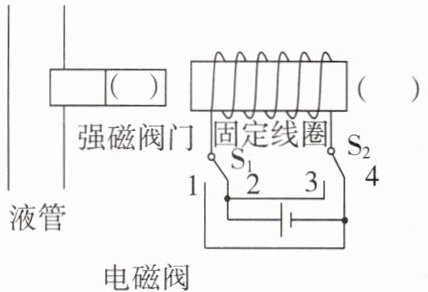

11. ★★[日照中考] 某电磁阀的工作原理如图所示。当开关$S_1$、$S_2$如图连接时，固定线圈通电后产生磁场，推动强磁阀门向左运动，封闭液管通道，阻止液体流动。请：
(1)标出此时通电螺线管右端的极性。
(2)标出强磁阀门右端的极性。
(3)画出通电螺线管外部磁场的磁感线(画一条即可)。

11.【解】如图所示。

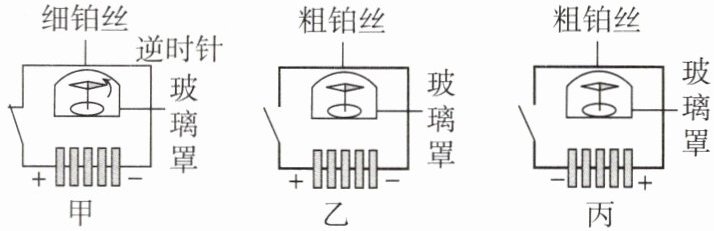

12. ★★（新考法 装置新）1820年，奥斯特用铂丝连接伏打电堆（相当于电源）的两端，铂丝水平沿南北方向放置，下方放置一个被玻璃罩封闭的小磁针。闭合开关后，小磁针发生了轻微的偏转（逆时针），如图甲所示。

他做出以下猜想：
猜想1：电流使导线产生了热，加热玻璃罩内的空气，引起了对流，从而导致小磁针偏转；
猜想2：电流产生了磁场，从而导致小磁针偏转；
奥斯特通过实验很快就否定了猜想1，又做了如图乙、丙的两组实验。
(1)图乙实验中将细铂丝换成了粗铂丝基于的假设是。
(2)结合实验与所学知识，图丙中闭合开关后小磁针将（填字母）。
A.顺时针偏转，偏转角度比图甲更大
B.顺时针偏转，偏转角度比图甲更小
C.逆时针偏转，偏转角度比图甲更大
D.逆时针偏转，偏转角度比图甲更小

12.(1)小磁针的偏转角度大小可能与电流大小有关 (2)A
【点拨】(1)将细铂丝换成了粗铂丝，电阻会变小，通过粗铂丝的电流会变大，从而可以探究磁场强弱和电流大小的关系，所以基于的假设是小磁针的偏转角度大小可能与电流大小有关。(2)图乙与图甲比较可知，图乙中粗铂丝电阻较小，电路中的电源正、负极方向相同，所以闭合开关后，图乙中电流较大，小磁针偏转方向相同，偏转角度更大；图丙与图乙比较可知，电路中的电源正、负极方向相反，铂丝中的电流方向相反，所以产生的磁场方向相反，因此小磁针的偏转方向相反，即图丙中小磁针将顺时针偏转，图丙和图乙都是粗铂丝，故图丙中闭合开关后小磁针偏转角度比图甲更大，故选A。
