第1节 安全用电
知识生成·探究
情境创设
警示:安全用电记心间
据国家消防救援局通报,2024年因电气故障引发火灾29.3万起,再次呼吁大家注意安全用电。
(1)电气火灾大多是由电流过大引起的,你知道家庭电路中电流过大的原因有哪些吗?
(2)关于安全用电,你知道哪些注意事项?

(1)同时使用过多用电器;发生短路。
(2)不接触低压带电体,不靠近高压电路,发现有人触电不能用手直接去拉,不能用湿手接触带电体等。

学习任务一 电功率过大 短路
1.电功率过大
(1)两条进户线
①相线,俗称,用表示;
②中性线,俗称,用表示。
(2)线间电压

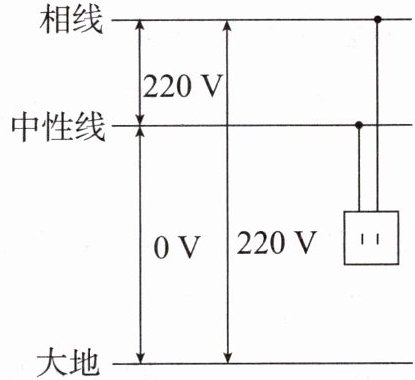

如图所示,相线和中性线之间的电压是V;
相线和大地之间的电压是V;中性线和大地之间的电压是V。

(3)总功率过大引起电流过大
家庭电路的电压U=V不变,由于各个用电器是联的,由I=可知,电路的越大,电路中的电流I就越大。因此同时使用的用电器不能太多。
2.短路
短路时电路中的非常大,会产生大量的热,使导线温度急剧升高,很容易造成火灾。
|学以致用|
例1 在家庭电路中,各用电器之间是(选填“串联”或“并联”)的。星期天小方在家里正开着空调用电脑上网查资料,当妈妈把电热水壶插头插进插座时,家中总开关立刻“跳闸”,小方分析“跳闸”原因可能是电热水壶插头内部发生,也可能是家里电路中用电器的。
【方法规律】
家庭电路中电流过大的实质及判断方法
(1)实质:①总功率过大,②发生短路。
(2)判断方法
①出现“同时使用较多用电器”时,一般表明电路总功率过大;
②出现“线头相碰”“用电器进水”等,一般表明电路发生短路。

1.(1)①火线 L ②零线 N
(2)220 220 0
(3)220 并 $\frac{P}{U}$ 总功率
2.电流
例1 并联 短路 总功率过大
