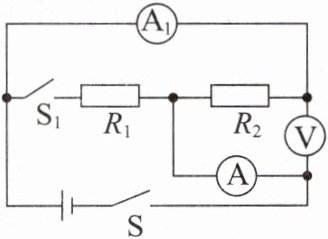

6.(多选)如图所示的电路中，电源电压不变，先同时闭合开关S和$S_1$，待电表示数都稳定后再断开$S_1$，则断开$S_1$后此电路（）


A.电压表V和电流表$A_1$的示数之比保持不变
B.电压表V的示数等于电源电压，电流表$A_1$无示数
C.电表V和$A_1$示数不变，电流表A示数减小
D.整个电路的总电阻减小，总电功率增大

6.AC

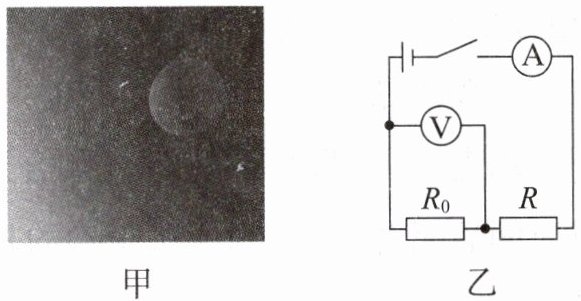

7.如图甲所示，为探测得到更准确的气象数据，常常需要释放气象气球。为了显示高度，小伟设计了如图乙所示电路图，传感器的电阻R会随高度的增大而减小，$R_0$是定值电阻的电阻。下列说法正确的是 （）


A.随着高度的增大，电压表的示数逐渐变小
B.随着高度的减小，电流表的示数逐渐变大
C.高度增大时，电压表与电流表示数的比值不变
D.随着高度的减小，电路电功率将逐渐变大

7.C

8.(多选)小明为学校劳动实践基地的蔬菜大棚设计了一个测量空气相对湿度的电路图，如图所示。电源电压恒定不变，$R_0$为定值电阻的电阻，传感器的电阻$R$随空气相对湿度的增大而减小。当空气相对湿度越大时，下列分析不正确的是（）


A.电压表示数越大
B.电路中电流越小
C.定值电阻消耗的电功率越大
D.电路消耗的总功率越小

8.BD

9.图甲是某气体传感器的简化电路图，$R_0$为定值电阻的电阻，$R$为气体传感器的电阻，其随气体压强变化的图像如图乙所示。电源电压不变，闭合开关，当气体传感器周围气体压强增大时，下列判断正确的是（）


A.电流表示数变小
B.电压表示数变大
C.电压表与电流表示数的比值不变
D.电路消耗的总功率变大

9.D

10.教室外的过道灯在深夜时很容易烧坏，为解决这一问题，同学们讨论设计了如图所示的电路，$\mathrm{L}_1$和$\mathrm{L}_2$都标有“220 V 40 W”。假设灯的电阻不变，电源电压不变。

(1)闭合开关S和$\mathrm{S}_1$，$\mathrm{L}_1$工作5 h消耗的电能是多少？
(2)断开$\mathrm{S}_1$，闭合S，让两灯都发光，深夜灯就不容易烧坏，$\mathrm{L}_1$两端的电压是多少？
(3)两灯都亮时电路消耗的总功率是多少？

10.解 (1)闭合开关S和$\mathrm{S}_1$时,$\mathrm{L}_2$被短路,仅有$\mathrm{L}_1$接入电路,$\mathrm{L}_1$正常发光,$\mathrm{L}_1$两端电压为其额定电压,它工作5 h消耗的电能
$W=Pt=40\ \mathrm{W} × 5 × 3\ 600\ \mathrm{s}=7.2 × 10^5\ \mathrm{J}$。
(2)断开$\mathrm{S}_1$,闭合S时,两灯串联,由于两灯规格相同,两灯两端的电压均为电源电压的一半,此时$\mathrm{L}_1$两端的电压
$U_1=\frac{1}{2}U=\frac{1}{2} × 220\ \mathrm{V}=110\ \mathrm{V}$。
(3)由$P=\frac{U^2}{R}$可得,两灯的电阻
$R_1=R_2=\frac{U^2}{P}=\frac{(220\ \mathrm{V})^2}{40\ \mathrm{W}}=1\ 210\ \Omega$,
两盏灯都亮时,两灯串联,电路的总电阻$R=2R_1=2 × 1\ 210\ \Omega=2\ 420\ \Omega$,
电路中的电流$I=\frac{U}{R}=\frac{220\ \mathrm{V}}{2\ 420\ \Omega}=\frac{1}{11}\ \mathrm{A}$,
电路消耗的总功率
$P_{\mathrm{总}}=UI=220\ \mathrm{V} × \frac{1}{11}\ \mathrm{A}=20\ \mathrm{W}$。
答:(1)$\mathrm{L}_1$工作5 h消耗的电能是$7.2 × 10^5\ \mathrm{J}$。
(2)$\mathrm{L}_1$两端的电压是110 V。
(3)两灯都亮时电路消耗的总功率是20 W。
