2025年思维新观察九年级物理上册人教版第117页答案
1. (泰州中考)如图所示为模拟调光电路,电源电压恒为9V,滑动变阻器R标有“20Ω 1A”的字样,电流表选用0~0.6A的量程,当滑动变阻器的滑片P移至中点时,小灯泡恰好正常发光。已知小灯泡上标有“3V 0.9W”字样(忽略温度对灯丝电阻的影响)。为保证电路安全,下列选项正确的是()

A. 滑动变阻器阻值的变化范围为5~20Ω
B. 定值电阻的阻值为20Ω
C. 电流表示数变化的范围为0.225~0.3A
D. 小灯泡的最小功率为0.675W

答案

C
2. 如图所示的电路中,电源电压为20V,定值电阻R为20Ω,滑动变阻器标有“30Ω 1A”字样,电压表选用的量程是0~15V,在该电路正常使用的情况下,则()

A. 电路消耗的最大功率为20W
B. 电路消耗的最小功率为8W
C. 电压表的最小示数为5V
D. 滑动变阻器接入电路的最小阻值为10Ω

答案

B
3. 如图所示,电源电压恒为4.5V,电流表的量程为0~0.6A,电压表的量程为0~3V,灯泡L标有“2.5V 1.25W”字样(设灯丝电阻不变),滑动变阻器R的规格为“20Ω 1A”。闭合开关,在保证电路安全的情况下,移动滑片P的过程中,下列正确的是()

A. 电流表的示数最大为0.6A
B. 滑动变阻器接入电路的最小电阻为4Ω
C. 灯泡消耗的最小电功率为0.12W
D. 电路消耗的最大功率为2.7W

答案

B
4. (多选)(孝感中考)如图所示,电源电压恒为3.0V,$R_{1}$为定值电阻,滑动变阻器$R_{2}$的阻值变化范围为0~50Ω,闭合开关,当滑动变阻器的滑片P处于某一位置时,电压表示数为2.0V,电流表的示数为0.1A,则下列说法正确的是()

A. 定值电阻$R_{1}= 20Ω$
B. 当滑片P向右滑动时,电压表的示数变大
C. 整个电路总功率的最小值为0.15W
D. 当滑动变阻器的功率为0.2W时,$R_{2}= 5Ω$或20Ω

答案

BCD
5. 如图所示,电源电压为4.5V,电压表量程为0~3V,电流表量程为0~0.6A,滑动变阻器规格为“10Ω 1A”,小灯泡L标有“2.5V 1.25W”(灯丝电阻不变),在保证小灯泡L电流不超过额定电流的情况下,移动滑动变阻器的滑片,下列说法正确的是()
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω~10Ω
③电压表示数变化范围是0~3V
④电流表示数变化范围是0.3~0.5A

A. ②④
B. ②③
C. ①④
D. ①③

答案

A

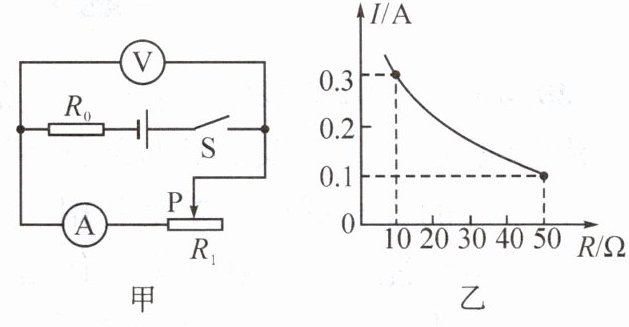

6. (2024·凉山州)如图甲所示,电源电压保持不变,电流表的量程为0~0.6A,电压表的量程为0~15V,滑动变阻器$R_{1}$的规格为“50Ω 0.5A”。闭合开关S后,调节滑动变阻器的滑片P,测得多组数据。用测得的数据绘制电器中的电流滑动变阻器阻值变化的关系图像(如图乙所示)。在保证电路安全的情况下,下列计算结果中正确的是()

A. 电源电压为12V
B. $R_{0}$的阻值为15Ω
C. 滑动变阻器的阻值变化范围是10Ω~50Ω
D. 滑动变阻器的最大功率为0.9W

答案

D
