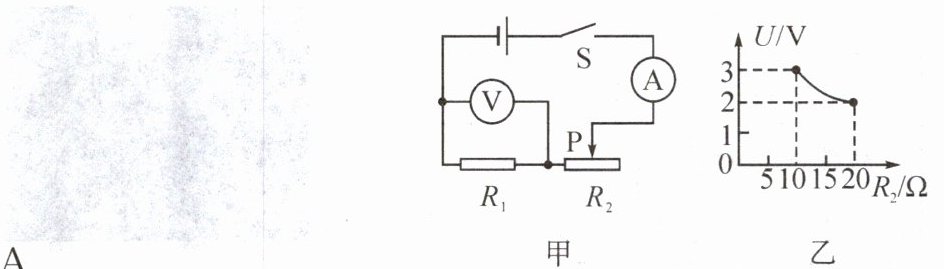

7. (2024·淮安)如图甲所示,电源电压保持不变,$R_{1}$为定值电阻,滑动变阻器$R_{2}$的最大阻值为20Ω。电压表量程为0~3V,电流表量程为0~0.6A。在保证电路各元件安全的前提下,电压表的示数随滑动变阻器$R_{2}$阻值变化的关系图像如图乙所示。下列说法中正确的是()

A. 电源电压为7.5V
B. 定值电阻$R_{1}$阻值为5Ω
C. 电路的最小功率为0.6W
D. 电流表示数变化范围为0.2~0.3A

D

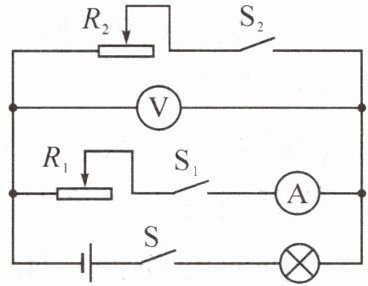

8. (2024·眉山)如图所示电路,电源电压恒为10V,$R_{2}$的最大阻值是20Ω,电流表的量程为0~0.6A,电压表的量程为0~15V,$R_{1}和R_{2}$允许通过的最大电流是1A。在保证所有元件安全的情况下:闭合$S、S_{1}$,断开$S_{2}$,移动滑动变阻器$R_{1}$的滑片,电流表的示数变化范围是0.25~0.5A,电压表的最大示数是8V;若闭合$S、S_{2}$,断开$S_{1}$,移动$R_{2}$的滑片,当$R_{2}的阻值最小是R'$时,电压表示数是4V。下列结论中正确的是()

A. $R'$的阻值是8Ω
B. 灯泡的额定功率是2W
C. 滑动变阻器$R_{1}$的最大阻值是40Ω
D. 两种情况电路电流的最小值与最大值之比是2:3

A

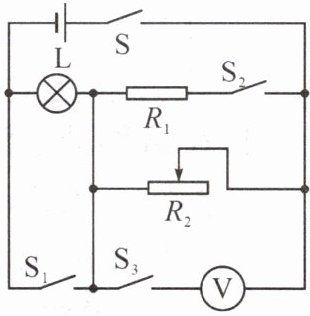

9. (2024·德州)如图所示,电源电压恒为4.5V,灯泡L上标有“3V 1.5W”字样,滑动变阻器$R_{2}$上标有“15Ω 1A”字样,定值电阻$R_{1}$阻值为10Ω,电压表量程为0~3V,不计温度对灯丝电阻的影响,在保证电路元件安全的前提下,下列说法错误的是()
A. 小灯泡正常工作时电流为0.5A
B. 当开关$S_{1}、S_{2}、S_{3}$断开,S闭合时,$R_{2}$接入电路的最小阻值为3Ω
C. 当开关$S、S_{1}、S_{2}$闭合,$S_{3}$断开时,电路总功率最小值为3.375W
D. 当开关$S、S_{3}$闭合,$S_{1}、S_{2}$断开时,$R_{2}$接入电路的最大阻值为15Ω

D

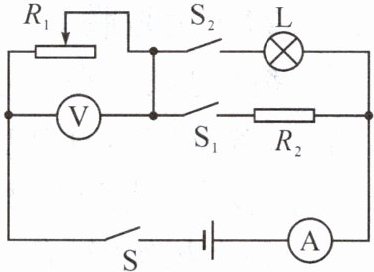

10. (2024·重庆)将标有“2A”但最大阻值未知的滑动变阻器$R_{1}$、阻值为15Ω的$R_{2}$和标有“2.5V 1.25W”的灯泡L(不计灯泡电阻变化)接入如图所示的电路,其中电源有6V和另一电压未知的挡位,电压表量程为0~3V,电流表量程为0~0.6A。灯泡的额定电流为______A。将电源调到电压未知的挡位,只闭合开关S和$S_{2}$,当$R_{1}接入电路的阻值为其最大阻值的\frac{1}{10}$时,灯泡正常发光,移动滑片使$R_{1}$接入电路的阻值增大6Ω,电流表示数变化了0.2A。为保障电路安全,只闭合开关S和$S_{1}$,通过调节滑动变阻器及电源电压,电路的最大功率和最小功率之差为______W。

0.5 1.95
