3. 如图所示，在A、B两个虚框内分别填入电源和开关的电路符号，需要满足：当开关都闭合时，两灯组成并联电路。正确完成后的电路图中A框内填的符号是，B框内填的符号是。

A框内填电源符号，B框内填开关符号

【分析】
要使开关都闭合时两灯组成并联电路，需先明确并联电路的核心特点：各用电器两端分别连接到电源的正、负极，电流存在两条独立的流通路径。观察电路图可知，L₁和L₂的上端已连通，下端分别对应A、B框，左侧有开关S。需让电流从电源流出后，分为两条支路分别经过L₁和L₂，再汇合回到电源负极，因此A框需为电路提供电能，B框需控制对应支路的通断，据此判断元件类型。
【解析】
根据并联电路的连接要求，逐一分析元件的合理性：
1. 若A框为电源，B框为开关：当开关S和B都闭合时，电流从电源正极流出后分为两条支路，一条经过L₁回到电源负极，另一条经过L₂、B开关回到电源负极，此时L₁和L₂的两端均分别连接电源两极，组成并联电路，符合题目要求。
2. 若A框为开关，B框为电源：闭合开关后会直接造成电源短路，不符合电路安全要求。
因此A框内应填电源符号，B框内应填开关符号。
【答案】
电源符号；开关符号
【知识点】
并联电路；电路元件符号
【点评】
本题考查并联电路的连接，需结合并联电路的特点分析电路结构，判断各元件的位置，属于基础电路应用题目，需掌握电路的基本连接方式。
【难度系数】
0.6

4. 如图所示是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，当开关S$_1$、S$_2$同时闭合，电吹风吹出的是风；若只闭合开关S$_1$，电吹风吹出的是风。

4. 热 冷

【分析】
要判断电吹风吹出的风，需根据开关的不同状态分析电路中用电器的工作情况：当开关S₁、S₂同时闭合时，需看吹风机和电热丝是否同时工作；当只闭合S₁时，判断哪个用电器工作，进而确定风的类型。
【解析】
当开关S₁、S₂同时闭合时，电流从插头流入后分为两条支路：一条支路经过S₁和吹风机A，另一条支路经过S₂和电热丝B，两条支路并联，因此吹风机A和电热丝B同时工作，电吹风吹出热风；当只闭合开关S₁时，S₂断开，电热丝B所在支路断路，电流仅通过S₁和吹风机A，只有吹风机A工作，电吹风吹出冷风。
【答案】
热；冷
【知识点】
并联电路、电路通断
【点评】
本题通过电吹风的电路考查电路分析，需结合开关状态判断用电器的工作情况，属于电路基础题，难度较低。
【难度系数】
0.6

5. 在如图所示的电路中,属于并联电路的是 （）


A.甲、乙
B.乙、丙
C.乙、丁
D.甲、丁

5. B

【分析】要判断并联电路，需依据串并联电路的特点：串联电路电流只有一条路径，各用电器依次连接；并联电路电流有多条独立路径，各用电器两端分别连接在公共节点上。逐个分析四个电路：甲图中电流仅一条路径，依次经过L₂、电源、开关、L₁，为串联；乙图中电流从电源正极流出后分为两条支路，分别经过L₁和L₂，汇合后经开关回到负极，属于并联；丙图中电流经开关后分为两条支路，分别通过L₂和L₁，汇合后回到电源负极，是并联；丁图中电流仅一条路径，依次经过L₁、L₂、电源，为串联。因此并联电路是乙、丙，对应选项B。
【解析】根据串并联电路的电流路径特点分析：
1. 甲电路：电流路径为电源→L₂→开关→L₁→电源，仅1条路径，属于串联电路；
2. 乙电路：电流从电源正极流出后分为两支，一支经L₁，另一支经L₂，汇合后经开关回到电源负极，有2条独立路径，属于并联电路；
3. 丙电路：电流从电源正极流出，经开关后分为两支，一支经L₂，另一支经L₁，汇合后回到电源负极，有2条独立路径，属于并联电路；
4. 丁电路：电流路径为电源→L₁→L₂→电源，仅1条路径，属于串联电路；
综上，属于并联电路的是乙、丙，答案选B。
【答案】B
【知识点】并联电路、串联电路
【点评】本题考查串并联电路的判断，关键是通过电流路径的数量区分串联和并联，需准确分析每个电路的电流走向，难度适中。
【难度系数】0.5

6. 下列关于电路连接的说法正确的是 （）

A.圣诞树上的小彩灯是用并联的方法连接起来的
B.控制交通的红灯、黄灯、绿灯之间是串联的
C.电灯和控制它的开关是并联的
D.家庭电路中的各种家用电器是用并联的方式连接的

6. D

【分析】本题考查串联电路和并联电路的特点及实际应用，解题思路是：先明确串联电路（各用电器互相影响，无法独立工作）和并联电路（各用电器独立工作、互不影响）的核心区别，再结合生活中各选项对应的实际电路场景，逐一分析判断每个选项的正误。
【解析】A选项：圣诞树上的小彩灯，若其中一个损坏，其余小彩灯都无法工作，说明是串联连接，并非并联，故A错误；B选项：交通的红灯、黄灯、绿灯需要独立亮灭、互不影响，因此是并联连接，不是串联，故B错误；C选项：控制电灯的开关必须与电灯串联，若开关与电灯并联，闭合开关会造成电源短路，无法正常控制电灯，故C错误；D选项：家庭电路中的各种家用电器需要独立工作、互不影响，因此采用并联方式连接，故D正确。
【答案】D
【知识点】串联与并联电路、家庭电路连接
【点评】本题是电路基础应用的典型题，结合生活实例考查串并联电路的特点，难度较低，需要学生掌握串并联电路的基本特征并能联系实际分析。
【难度系数】0.8

7. 教室里有两盏电灯，去掉其中任意一盏灯泡，另外一盏电灯仍能继续发光，则这两盏灯 （）

A.一定是串联
B.一定是并联
C.可能是串联，也可能是并联
D.无法判断

7. B

【分析】
要解决这道题，需先明确串联、并联电路中用电器的工作特点：串联电路中电流只有一条路径，各用电器相互影响，若去掉其中一个用电器，电路会断路，另一个用电器无法工作；并联电路中电流有多条独立路径，各支路用电器互不影响，去掉一条支路的用电器，另一条支路的用电器仍能正常工作。题目中两盏灯去掉任意一盏后，另一盏仍能发光，符合并联电路的特点，据此可判断两灯的连接方式。
【解析】
串联电路的用电器相互制约，不能独立工作；并联电路的用电器互不影响，可独立工作。题目中两盏灯，去掉任意一盏后另一盏仍能发光，说明两灯工作时互不影响，因此一定是并联。
【答案】
B
【知识点】
串联和并联电路的特点
【点评】
本题是电路基础题，核心考查串并联电路的工作特性，属于对基础知识点的直接应用，难度较低，只要掌握串并联电路的工作关系即可轻松解答。
【难度系数】
0.8

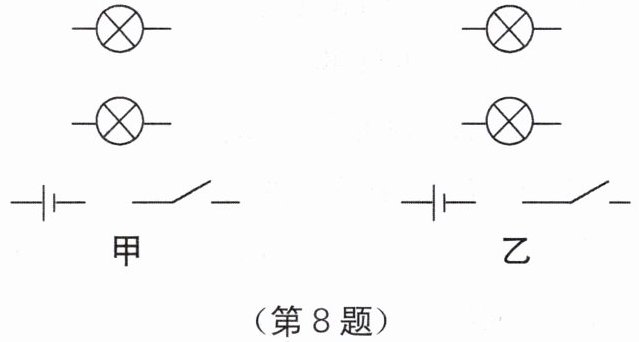

8. 请将图甲中的各元件符号连成电路图,要求两灯串联,开关同时控制两盏灯。将图乙中的各元件符号连成电路图,要求两灯并联,开关同时控制两盏灯。

8. 如图所示

【分析】
要完成甲、乙两图的电路连接，需明确串、并联电路的核心特点：串联电路电流只有一条路径，电流依次经过所有用电器；并联电路电流有多条独立路径，干路开关可控制整个电路。对于甲图，要求两灯串联、开关控制两灯，需将电源、两灯、开关顺次连接，形成单一电流路径；对于乙图，要求两灯并联、开关控制两灯，需将两灯两端分别并联，开关接在干路中控制总电路。
【解析】
1. 甲图（两灯串联）：电流从电源正极出发，依次连接第一个灯泡的一个接线柱，该灯泡另一接线柱连接第二个灯泡的一个接线柱，第二个灯泡另一接线柱连接开关的一个接线柱，开关另一接线柱连接电源负极，形成一条完整电流路径，实现两灯串联，开关同时控制两盏灯。
2. 乙图（两灯并联）：电流从电源正极引出两条支路，分别连接两个灯泡的一端，两个灯泡的另一端汇合后连接开关的一个接线柱，开关另一接线柱连接电源负极，两灯两端分别独立，开关在干路，同时控制两盏灯。
【答案】
对应甲图串联电路图、乙图并联电路图（与题目给出的参考答案图一致）
【知识点】
串联电路连接、并联电路连接
【点评】
本题考查串并联电路的基础连接，是电路知识的核心基础题型，需掌握串并联电路的电流路径差异，难度适中。
【难度系数】
0.6
