1[2025辽宁沈阳质检,中]如图所示,闭合开关S,两灯都不亮,当用一根导线分别连接a、b接线柱,c、d接线柱时,两灯都不亮;连接e、f接线柱时,只有一个灯泡发光。则电路故障可能是 (
A.灯泡$L_1$短路
B.灯泡$L_2$开路
C.灯泡$L_2$短路
D.开关S断路
B
)A.灯泡$L_1$短路
B.灯泡$L_2$开路
C.灯泡$L_2$短路
D.开关S断路
答案
1. B 【解析】由电路图可知,两灯泡串联,闭合开关,两灯均不亮,说明电路中某处断路或两灯均短路;用一根导线的两端接触a、b接线柱或c、d接线柱时,两灯都不亮,当导线接触e、f接线柱时,只有一个灯泡发光,此时导线将灯L₂短路(L₂一定不发光),所以此时一定是灯泡L₁发光(L₁灯丝完好),此时电路处于通路状态(开关没有问题),由此说明该电路的故障是L₂开路,故B正确。
2[2025广东揭阳期中,中]如图所示电路中,已知电源电压为6 V,L₁、L₂为两个不同规格的小灯泡,当开关S闭合后两灯都不亮。用电压表进行测量时,测得AB两点之间的电压为零,BC两点之间的电压为6 V,则故障原因可能是 (
A.开关S接触不良
B.灯泡L₁的灯丝断了
C.灯泡L₂的灯丝断了
D.灯泡L₂被短接
C
)A.开关S接触不良
B.灯泡L₁的灯丝断了
C.灯泡L₂的灯丝断了
D.灯泡L₂被短接
答案
2. C 【解析】根据电路图可知,L₁、L₂串联,当开关S闭合后两灯都不亮,则故障为L₁、L₂都短路或电路断路,若L₁、L₂都短路,则用电压表分别测AB、BC两点之间的电压时,电压表示数应均为零,与题意不符,所以电路故障为断路。用电压表测量时测得AB两点之间的电压为零,则AB两点到电源的部分发生了断路,用电压表测量时测得BC两点之间的电压为6 V,则BC两点到电源的部分是通路,则故障为BC两点之间断路,即灯泡L₂的灯丝断了,故C正确。故选C。

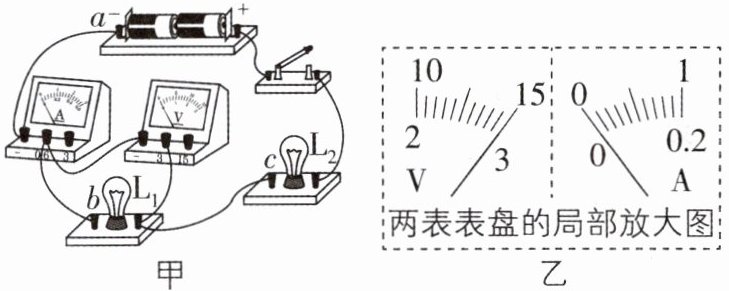

3[2026安徽安庆模拟,中]小明在做电学实验时,连接电路如图甲所示(电源由两节新干电池构成)。闭合开关,发现两电表出现如图乙所示的现象。则电路故障可能是 (
甲
乙
A.灯$\mathrm{L}_1$断路
B.灯$\mathrm{L}_2$断路
C.电流表断路
D.灯$\mathrm{L}_2$短路
A
)甲
乙
A.灯$\mathrm{L}_1$断路
B.灯$\mathrm{L}_2$断路
C.电流表断路
D.灯$\mathrm{L}_2$短路
答案
3. A 【解析】根据甲图可知,L₁和L₂串联,电压表测灯泡L₁两端电压,电流表测电路中的电流,电源由两节新干电池构成,电源电压为3 V,闭合开关,电压表有示数,选用的是0~3 V的测量范围,分度值是0.1 V,由乙图可知,电压表读数为3 V,电流表无示数,说明电路可能发生断路,此时电压表与电源接通,串联在电路中测电源电压,因此故障是灯泡L₁断路,故A符合题意,BCD不符合题意。故选A。

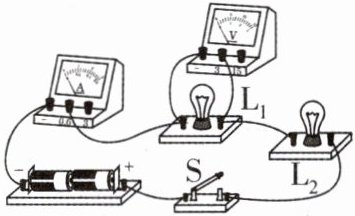

4[2026江苏南京模拟,中]如图所示的电路,电源电压为3 V,闭合开关S,两灯均不发光,两表示数均为0。现将$L_1$和$L_2$位置对调,其余元件位置不变,重新闭合开关S,两只灯泡仍不发光,电流表示数仍然为0,但电压表的示数为3 V,则故障是 (
A.电流表断路
B.$L_1$断路
C.$L_2$断路
D.S断路
C
)A.电流表断路
B.$L_1$断路
C.$L_2$断路
D.S断路
答案
4. C 【解析】由图可知,两灯串联,电压表测L₁两端电压,电流表测串联电路中的电流。闭合开关S,两灯均不发光,两表示数均为0,由串联电路特点可知,电路故障为断路。将L₁和L₂位置对调,其余元件位置不变,重新闭合开关S,两只灯泡仍不发光,电压表的示数为3 V,则电压表与电源接通,与电压表并联的部分断路,所以故障是L₂断路。故C符合题意,ABD不符合题意。故选C。
5[中]在如图所示的电路中,开关S闭合后,两灯均正常发光。若某一时刻,灯$L_1$的灯丝突然被烧断,下列说法中正确的是 (
A.两只电流表示数均变小
B.两只电流表示数均变大
C.$A_1$示数变小,$A_2$示数不变
D.$A_1$示数变大,$A_2$示数不变
C
)A.两只电流表示数均变小
B.两只电流表示数均变大
C.$A_1$示数变小,$A_2$示数不变
D.$A_1$示数变大,$A_2$示数不变
答案
5. C 【解析】由电路图可知,两灯泡并联,电流表A₂测L₂支路的电流,A₁测干路电流。当灯L₁的灯丝突然被烧断后,电路变为L₂的简单电路,两电流表都测通过L₂的电流;因并联电路各支路独立工作、互不影响,所以电流表A₂的示数不变,由于并联电路干路电流等于各支路电流之和,所以电流表A₁的示数变小,故C正确。故选C。

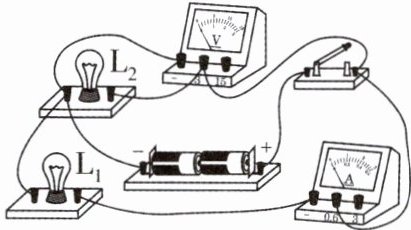

6[2026河南南阳模拟,中]如图所示电路中,开关闭合后,两灯都发光。下列说法正确的是 (
A.如果只有灯泡$\mathrm{L}_1$断路,则电压表示数为零,电流表示数不为零
B.如果只有灯泡$\mathrm{L}_2$断路,则电压表示数不为零,电流表示数为零
C.如果只有灯泡$\mathrm{L}_1$断路,则电压表示数不为零,电流表示数为零
D.如果只有灯泡$\mathrm{L}_2$断路,则电压表示数为零,电流表示数不为零
C
)A.如果只有灯泡$\mathrm{L}_1$断路,则电压表示数为零,电流表示数不为零
B.如果只有灯泡$\mathrm{L}_2$断路,则电压表示数不为零,电流表示数为零
C.如果只有灯泡$\mathrm{L}_1$断路,则电压表示数不为零,电流表示数为零
D.如果只有灯泡$\mathrm{L}_2$断路,则电压表示数为零,电流表示数不为零
答案
6. C 【解析】图中两个灯泡并联,闭合开关,电流表测量通过灯泡L₁的电流,电压表测量电源电压。如果只有灯泡L₁断路,电源电压保持不变,电压表测量电源电压,电压表示数不为零,电流表测量通过灯泡L₁的电流,电流表示数为零,故A错误,C正确;如果只有灯泡L₂断路,电源电压保持不变,电压表测量电源电压,则电压表示数不为零,电流表测量通过灯泡L₁的电流,根据并联电路的特点可知,电流表示数不为零,故BD错误。故选C。
