11.小芳同学按如图所示的电路图连接好电路，检查无误。闭合开关S后，她发现L₂亮，L₁不亮，电压表无示数。若故障只出在灯L₁或L₂处，则故障可能是灯；若两灯都不亮，而电压表指针却有明显偏转，则故障可能是灯。

11.L₁短路 L₁断路 [解析]题图中两灯串联,电压表测量灯L₁两端的电压。闭合开关S后,她发现L₂亮,L₁不亮,说明故障是短路,电压表无示数,电压表被短路了,则故障可能是灯L₁短路;若两灯都不亮,说明故障是断路,而电压表指针却有明显偏转,说明电压表与电源相通,则故障可能是灯L₁断路。

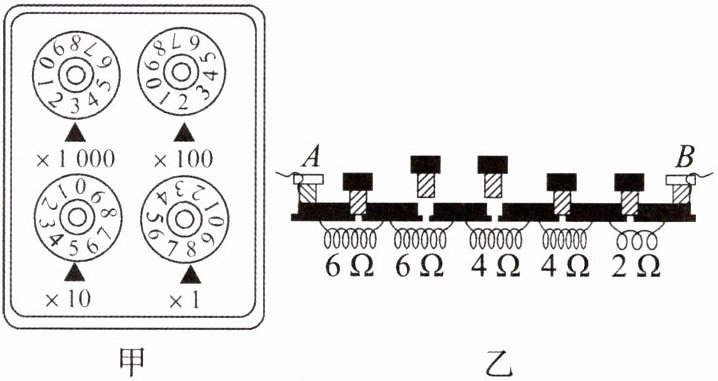

12.图甲电阻箱的示数是Ω,图乙是插入式电阻箱的结构示意图,则A、B两个接线柱之间的电阻值为Ω,最大可以调到Ω。

甲
乙

12.3258 10 22 [解析]电阻箱的示数是3×1000 Ω+2×100 Ω+5×10 Ω+8 Ω=3258 Ω;A、B两个接线柱之间的电阻值是6 Ω+4 Ω=10 Ω;最大可以调到6 Ω+6 Ω+4 Ω+4 Ω+2 Ω=22 Ω。

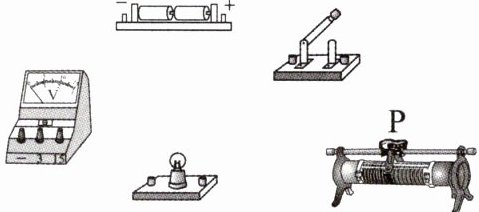

13.用笔画线代替导线，将图中元件连接起来，要求向左移动滑动变阻器的滑片时，灯泡变亮，电压表测量灯泡两端的电压。

13.如图1所示
[解析]当滑动变阻器的滑片向左移动时,灯泡变亮,即电路中的电流变大,电阻变小,故滑动变阻器左下接线柱连入电路中与灯泡串联;电压表测量灯泡两端的电压,因电源电压为3 V,电压表应选用小的测量范围与灯泡并联。

14.在“探究串联电路的电压特点”实验中。
(1)设计的实验电路图如图所示,根据电路图连接实物电路时,开关应处于状态。

(2)实验中,应选择(选填“相同”或“不同”)规格的灯泡;小明在连接电路的过程中,发现电压表指针指向零刻度线左侧,这是因为。
(3)当测出灯$L_1$两端的电压后,为了节省时间,保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量灯$L_2$两端的电压。这样(选填“能”或“不能”)测出灯$L_2$两端的电压;理由是。
(4)分别测出AB、BC、AC间的电压并记录在表格中,分析实验数据得出结论:串联电路总电压等于各部分电路两端电压之和。请对该实验进行评价:。

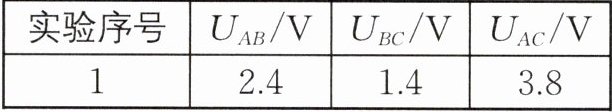

实验序号 $U_{AB}/V$ $U_{BC}/V$ $U_{AC}/V$
1 2.4 1.4 3.8

14.(1)断开 (2)不同 电压表没有调零 (3)不能 电压表的正、负接线柱接反了 (4)一次实验得出的结论存在偶然性,应更换不同规格的灯泡进行多次实验
[解析](1)连接电路时,开关应该处于断开状态。
(2)探究串联电路的电压特点,为了寻找规律,必须换用不同规格的小灯泡进行多次实验;连接电路过程中,没有电流通过电压表时,发现电压表指针指向零刻度线左侧,说明电压表没有调零。
(3)题图中电压表测L₁两端的电压,电流从电压表左侧流入,右侧流出,若保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,电流流入方向与前面相反,即电压表的正、负接线柱接反了,所以不能测出L₂两端的电压。
(4)本实验只做了一次实验,没有进行多次测量,只凭一组实验数据得出的结论存在偶然性,应更换规格不同的灯泡(或更换电压不同的电源)进行多次实验。

15.如图所示的电路,已知电源电压恒为12 V,电压表$\mathrm{V}_1$、$\mathrm{V}_2$的规格相同,闭合开关S,电压表$\mathrm{V}_2$的示数为5 V,电流表的示数为0.5 A。

(1)求通过灯泡$\mathrm{L}_1$的电流。
(2)求灯泡$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压。
(3)若灯泡$\mathrm{L}_2$短路,求电压表$\mathrm{V}_1$和电压表$\mathrm{V}_2$的示数。
……答案 P18

15.解:(1)灯泡L₁和灯泡L₂串联,已知电流表示数为0.5 A,则通过灯泡L₁的电流I₁=I=0.5 A
(2)因为灯泡L₁和灯泡L₂串联,电压表V₁测灯泡L₁两端电压,电压表V₂测灯泡L₂两端的电压,闭合开关S,电压表V₂的示数为5 V,即灯泡L₂两端的电压U₂=5 V,所以灯泡L₁两端的电压U₁=U-U₂=12 V-5 V=7 V
(3)若灯泡L₂短路,此时V₂相当于与一根导线并联,电压表V₂的示数U₂'=0
电路中只有灯泡L₁工作,电压表V₁测量灯泡L₁两端电压,等于电源电压,即电压表V₁的示数U₁'=U=12 V
答:(1)通过灯泡L₁的电流是0.5 A。
(2)灯泡L₁两端的电压为7 V;灯泡L₂两端的电压为5 V。
(3)若灯泡L₂短路,则电压表V₁的示数为12 V,电压表V₂的示数为0。
