4.如图所示的电路中,甲、乙、丙是连接在电路中的三只电学仪表,闭合开关后,灯$L_1$、$L_2$均正常发光,则 (
A
)


A.甲是电压表,乙、丙是电流表
B.甲是电流表,乙、丙是电压表
C.乙是电流表,甲、丙是电压表
D.乙是电压表,甲、丙是电流表

答案

4.A [解析]闭合开关后,灯L₁、L₂均正常发光。甲与灯泡L₁并联,所以甲为电压表;乙与灯泡L₂串联在电路中,乙为电流表;丙串联在干路中,为电流表,A正确。

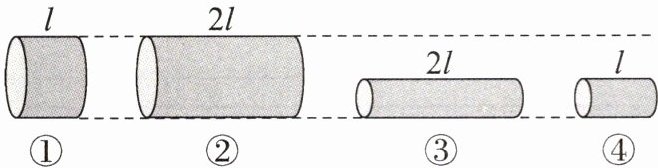

5.如图所示的四段电阻丝由同种均匀材料制成，其中电阻最大的是（
C
）


A.①
B.②
C.③
D.④

答案

5.C [解析]四段电阻丝由同种均匀材料制成,①②的粗细相同,但②比①长,则②的电阻大于①,即R₂＞R₁;③④的粗细相同,但③比④长,则③的电阻大于④,即R₃＞R₄;②③的长短相同,但②比③粗(即③的横截面积小),则③的电阻大于②,即R₃＞R₂。综上可知,电阻最大的是③,C正确。

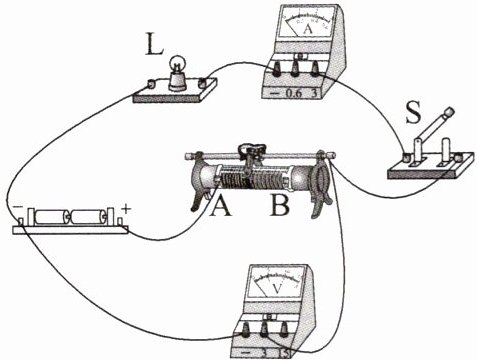

6.关于如图所示的实物电路,下列分析正确的是 (
D
)


A.闭合开关前,滑动变阻器的滑片应滑到A端
B.闭合开关后,滑动变阻器和灯泡组成并联电路
C.闭合开关后,电压表测量的是滑动变阻器两端的电压
D.闭合开关后,滑片向左端滑动时,灯泡变亮

答案

6.D [解析]为了保护电路,闭合开关前,滑动变阻器的滑片应滑到阻值最大处,即B端,A错误;闭合开关后,滑动变阻器和灯泡组成串联电路,B错误;电压表测量的是小灯泡两端的电压,C错误;闭合开关后,滑片向左端滑动时,滑动变阻器接入电路中的电阻变小,电路中电流变大,灯泡变亮,D正确。

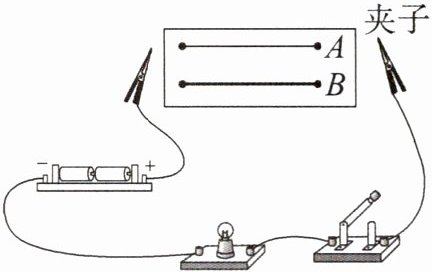

7.小明用如图所示的器材探究影响电阻大小的因素。A、B为长度一样的镍铬合金丝，B的横截面积比A的大。关于此实验，下列说法正确的是
（
D
）


A.在电路中串联一个电压表，可以更准确地比较电阻大小
B.小灯泡越亮，表示所接入的镍铬合金丝的电阻越大
C.利用此装置只能探究导体电阻的大小与横截面积的关系
D.比较小灯泡的亮暗程度来间接比较电阻的大小应用了转换法

答案

7.D [解析]实验中,电阻的大小不能直接得到,通过观察小灯泡的亮暗程度来间接比较电阻的大小,小灯泡越亮,说明通过小灯泡的电流越大,电阻就越小,使用了转换法;灯泡的亮暗程度能大概反映出电阻的大小,如果想更准确地比较电阻的大小,可以在电路中串联一个电流表,通过电流表的示数来反映电阻的大小,A、B错误,D正确。利用此装置中的一根电阻丝,用夹子改变电阻丝接入电路中的长度,也可以探究导体电阻大小和长度的关系,C错误。

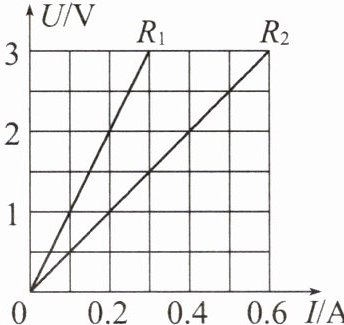

8. $R_1$、$R_2$两电阻两端的电压与电流关系图像如图所示，若将两电阻并联后接在电压为3 V的电源两端，干路中的电流为
0.9
A。

答案

8.0.9 [解析]将两电阻并联后接在3 V的电源两端,则U₁=U₂=U=3 V,由图像可知,此时I₁=0.3 A,I₂=0.6 A,干路中的电流I=I₁+I₂=0.3 A+0.6 A=0.9 A。

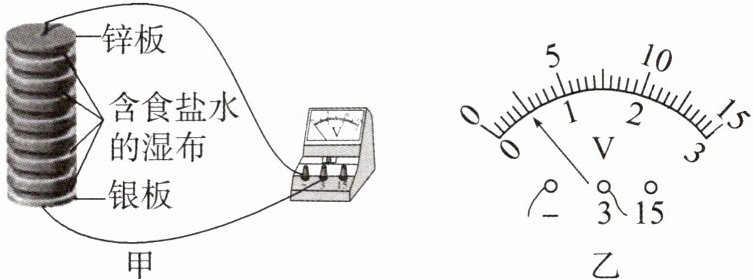

9.意大利人伏打发明了最早的电池——伏打电堆，小明仿造了一个伏打电堆，如图甲所示，并用电压表测量其电压，电压表的示数如图乙所示。此电池的正极是
银板
（选填“锌板”或“银板”），需要
3
节这样的电堆串联才能达到一节干电池的电压。

答案

9.银板 3 [解析]从题图甲中可以看出,银板接电压表的正接线柱,故银板为电池的正极。题图乙中电压表的测量范围为0~3 V,对应的分度值为0.1 V,故电压表的示数为0.5 V;一节干电池的电压为1.5 V,故需要3节这样的电堆串联才能达到一节干电池的电压。

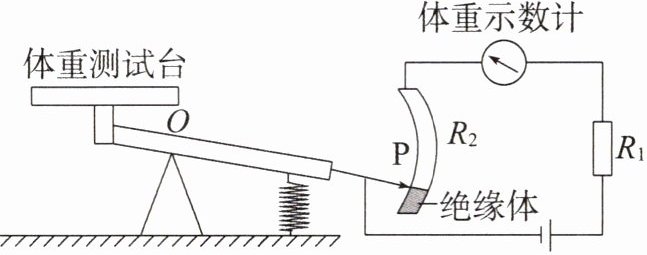

10.一种测量体重的装置如图所示，其中体重示数计是由
电流
表改装成的；当体重越重时，电表的示数
越大
（选填“越大”或“越小”）。

答案

10.电流 越大 [解析]滑动变阻器、定值电阻和体重示数计串联接入电路,所以体重示数计是由电流表改装的;体重越大,滑片向上移动得越多,变阻器连入电路中的电阻越小,通过电路的电流越大。
