1. 促使杠杆围绕支点$O$旋转的力被称为
第1题 第2题 第4题
动
力($F_1$),阻碍杠杆围绕支点$O$旋转的力被称为阻
力($F_2$),即一个要让杠杆正转,另一个要让杠杆反
转。从支点到各力作用线的垂直距离被称为力臂
($l$),相应地有动力臂$l_1$和阻力臂$l_2$。在如图所示的杠杆中,$O$是支点
,若$F_1$是动力,则$F_2$是阻力
,动力臂是OB
,阻力臂是OA
。第1题 第2题 第4题
答案
1. 动 阻 反 力臂 支点 阻力 OB OA
解析
【分析】
本题考查杠杆的基本概念，需明确动力、阻力、支点、力臂的定义，结合图示对应各物理量。首先回忆：促使杠杆转动的力为动力，阻碍转动的力为阻力，二者使杠杆转动方向相反；支点是杠杆绕着转动的固定点；力臂是支点到力作用线的垂直距离，据此逐一分析填空。
【解析】
根据杠杆相关概念：
1. 促使杠杆围绕支点旋转的力是动力，阻碍的是阻力，二者使杠杆转动方向相反；
2. 从支点到力作用线的垂直距离称为力臂；
3. 图中O是杠杆绕着转动的固定点，即支点；
4. 若F₁是动力，则F₂是阻力；
5. 动力臂是支点O到动力F₁作用线的垂直距离，对应线段OB；
6. 阻力臂是支点O到阻力F₂作用线的垂直距离，对应线段OA。
【答案】
动 阻 反 力臂 支点 阻力 OB OA
【知识点】
杠杆的基本概念
【点评】
本题考查杠杆的基础定义，属于识记类题目，需准确记忆各物理量的概念，结合图示判断对应线段，难度较低。
【难度系数】
0.2
本题考查杠杆的基本概念，需明确动力、阻力、支点、力臂的定义，结合图示对应各物理量。首先回忆：促使杠杆转动的力为动力，阻碍转动的力为阻力，二者使杠杆转动方向相反；支点是杠杆绕着转动的固定点；力臂是支点到力作用线的垂直距离，据此逐一分析填空。
【解析】
根据杠杆相关概念：
1. 促使杠杆围绕支点旋转的力是动力，阻碍的是阻力，二者使杠杆转动方向相反；
2. 从支点到力作用线的垂直距离称为力臂；
3. 图中O是杠杆绕着转动的固定点，即支点；
4. 若F₁是动力，则F₂是阻力；
5. 动力臂是支点O到动力F₁作用线的垂直距离，对应线段OB；
6. 阻力臂是支点O到阻力F₂作用线的垂直距离，对应线段OA。
【答案】
动 阻 反 力臂 支点 阻力 OB OA
【知识点】
杠杆的基本概念
【点评】
本题考查杠杆的基础定义，属于识记类题目，需准确记忆各物理量的概念，结合图示判断对应线段，难度较低。
【难度系数】
0.2
2. 铡刀在使用时的受力情况如图所示，某同学在图中分别作出了$ F_1 $和$ F_2 $的力臂$ l_1 $和$ l_2 $，其中________（$ l_1 / l_2 / l_1 $和$ l_2 $）的作法不对。
答案
2. $l_1$
解析
【分析】
要判断力臂的作法是否正确，需明确力臂的定义：力臂是从支点到力的作用线的垂直距离，不是支点到力的作用点的距离，也不是任意线段。解题时先确定支点O，再分别对F₁、F₂，从支点向各自的力的作用线作垂线，判断所作线段是否为垂直距离即可。
【解析】
首先确定支点为O。对于F₁，其力的作用线是竖直向下的直线，力臂应是从O点向F₁的作用线作的垂线段；但图中l₁是连接O点与轮子中心的水平线段，并非O到F₁作用线的垂线段，不符合力臂的定义。对于F₂，l₂是从O点向F₂的作用线作的垂线段，符合力臂定义，作法正确。因此l₁的作法不对。
【答案】
$l_1$
【知识点】
力臂的概念
【点评】
本题考查力臂的定义，核心是区分“力的作用线”和“力的作用点”，需牢记力臂是支点到力的作用线的垂直距离，是基础概念题。
【难度系数】
0.3
要判断力臂的作法是否正确，需明确力臂的定义：力臂是从支点到力的作用线的垂直距离，不是支点到力的作用点的距离，也不是任意线段。解题时先确定支点O，再分别对F₁、F₂，从支点向各自的力的作用线作垂线，判断所作线段是否为垂直距离即可。
【解析】
首先确定支点为O。对于F₁，其力的作用线是竖直向下的直线，力臂应是从O点向F₁的作用线作的垂线段；但图中l₁是连接O点与轮子中心的水平线段，并非O到F₁作用线的垂线段，不符合力臂的定义。对于F₂，l₂是从O点向F₂的作用线作的垂线段，符合力臂定义，作法正确。因此l₁的作法不对。
【答案】
$l_1$
【知识点】
力臂的概念
【点评】
本题考查力臂的定义，核心是区分“力的作用线”和“力的作用点”，需牢记力臂是支点到力的作用线的垂直距离，是基础概念题。
【难度系数】
0.3
3. 关于杠杆小明有以下几种理解，其中错误的是 （
A.杠杆可以是直的也可以是弯的
B.杠杆的支点一定在杠杆上
C.动力臂是支点与动力作用点的连线
D.阻力臂是支点与阻力作用线的距离
C
）A.杠杆可以是直的也可以是弯的
B.杠杆的支点一定在杠杆上
C.动力臂是支点与动力作用点的连线
D.阻力臂是支点与阻力作用线的距离
答案
3. C
解析
【分析】
要找出关于杠杆理解的错误选项，需先明确杠杆的相关核心概念，再逐一分析每个选项的表述是否正确：杠杆是能绕固定点转动的硬棒，支点是杠杆转动的固定点，动力臂、阻力臂是支点到力的作用线的垂直距离，据此判断选项对错。
【解析】
1. 分析选项A：杠杆的定义是“在力的作用下能绕固定点转动的硬棒”，硬棒的形状没有限制，既可以是直的，也可以是弯的，故A表述正确；
2. 分析选项B：支点是杠杆绕着转动的固定点，必然位于杠杆本身之上，故B表述正确；
3. 分析选项C：动力臂的定义是“支点到动力作用线的垂直距离”，并非支点与动力作用点的连线，故C表述错误；
4. 分析选项D：阻力臂的定义是“支点到阻力作用线的垂直距离”，故D表述正确。
综上，错误的选项为C。
【答案】
C
【知识点】
杠杆的基本概念、动力臂与阻力臂的定义
【点评】
本题考查杠杆的基础概念，核心是区分动力臂、阻力臂的定义，属于物理学科的基础识记类题目，只要准确记忆相关概念即可轻松解答。
【难度系数】
0.2
要找出关于杠杆理解的错误选项，需先明确杠杆的相关核心概念，再逐一分析每个选项的表述是否正确：杠杆是能绕固定点转动的硬棒，支点是杠杆转动的固定点，动力臂、阻力臂是支点到力的作用线的垂直距离，据此判断选项对错。
【解析】
1. 分析选项A：杠杆的定义是“在力的作用下能绕固定点转动的硬棒”，硬棒的形状没有限制，既可以是直的，也可以是弯的，故A表述正确；
2. 分析选项B：支点是杠杆绕着转动的固定点，必然位于杠杆本身之上，故B表述正确；
3. 分析选项C：动力臂的定义是“支点到动力作用线的垂直距离”，并非支点与动力作用点的连线，故C表述错误；
4. 分析选项D：阻力臂的定义是“支点到阻力作用线的垂直距离”，故D表述正确。
综上，错误的选项为C。
【答案】
C
【知识点】
杠杆的基本概念、动力臂与阻力臂的定义
【点评】
本题考查杠杆的基础概念，核心是区分动力臂、阻力臂的定义，属于物理学科的基础识记类题目，只要准确记忆相关概念即可轻松解答。
【难度系数】
0.2
4. 如图所示是农民拔去地里的棉秆的工具,使用时,将小铲着地,用虎口夹住棉秆的下部,然后在套管上用力,棉秆就拔出来了.该农具整体视为杠杆,则支点、动力作用点、阻力作用点对应下列位置正确的是 (
A.转轴—虎口—套管
B.虎口—转轴—套管
C.小铲—虎口—套管
D.小铲—套管—虎口
D
)A.转轴—虎口—套管
B.虎口—转轴—套管
C.小铲—虎口—套管
D.小铲—套管—虎口
答案
4. D
解析
【分析】首先明确杠杆的支点、动力作用点、阻力作用点的定义：支点是杠杆绕着转动的固定点；动力作用点是施加动力的位置；阻力作用点是阻力作用的位置。结合工具的使用场景：小铲着地，当在套管上用力时，杠杆会绕小铲着地的位置转动，因此小铲是支点；动力施加在套管上，故动力作用点为套管；虎口夹住棉秆，棉秆对虎口的力是阻力，因此阻力作用点为虎口。据此分析选项即可。
【解析】根据杠杆五要素的概念：
1. 支点：杠杆绕着转动的点，本题中工具使用时，小铲着地，杠杆绕小铲着地的位置转动，所以支点是小铲；
2. 动力作用点：施加动力的位置，题目明确“在套管上用力”，因此动力作用点是套管；
3. 阻力作用点：阻力作用的位置，虎口夹住棉秆，棉秆对虎口的力为阻力，所以阻力作用点是虎口。
综上，支点、动力作用点、阻力作用点对应小铲—套管—虎口，答案选D。
【答案】D
【知识点】杠杆的五要素
【点评】本题考查杠杆五要素的判断，核心是结合实际使用场景区分支点、动力作用点、阻力作用点，属于基础概念应用类题目，难度适中。
【难度系数】0.5
【解析】根据杠杆五要素的概念：
1. 支点：杠杆绕着转动的点，本题中工具使用时，小铲着地，杠杆绕小铲着地的位置转动，所以支点是小铲；
2. 动力作用点：施加动力的位置，题目明确“在套管上用力”，因此动力作用点是套管；
3. 阻力作用点：阻力作用的位置，虎口夹住棉秆，棉秆对虎口的力为阻力，所以阻力作用点是虎口。
综上，支点、动力作用点、阻力作用点对应小铲—套管—虎口，答案选D。
【答案】D
【知识点】杠杆的五要素
【点评】本题考查杠杆五要素的判断，核心是结合实际使用场景区分支点、动力作用点、阻力作用点，属于基础概念应用类题目，难度适中。
【难度系数】0.5

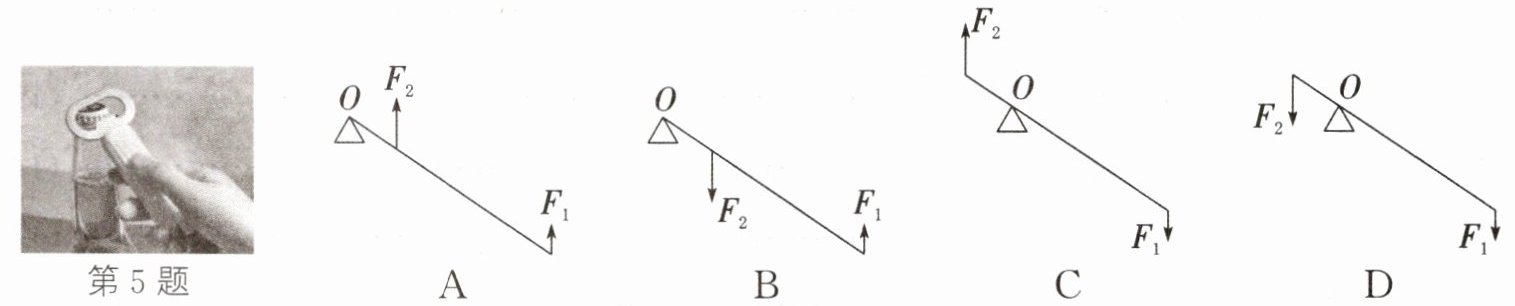

5.（海南中考）用起子开瓶盖，下列杠杆能正确解释这现象的是（
A
O
$F_2 \uparrow$
$F_1 \uparrow$
B
O
$F_2 \downarrow$
$F_1 \uparrow$
C
O
$F_2 \uparrow$
$F_1 \downarrow$
D
O
$F_2 \downarrow$
$F_1 \downarrow$
B
）A
O
$F_2 \uparrow$
$F_1 \uparrow$
B
O
$F_2 \downarrow$
$F_1 \uparrow$
C
O
$F_2 \uparrow$
$F_1 \downarrow$
D
O
$F_2 \downarrow$
$F_1 \downarrow$
答案
5. B
解析
【分析】
要解决这道题，需明确杠杆的支点、动力和阻力的方向：用起子开瓶盖时，支点O是起子与瓶盖顶部的接触点（位于起子左端）；动力F₁是手对起子末端的作用力，为了打开瓶盖，手需向上用力，故动力方向向上；阻力F₂是瓶盖对起子的阻碍力，会阻碍起子转动，方向向下。据此逐一分析选项即可。
【解析】
1. 确定杠杆要素：支点O在起子左端（与瓶盖顶部接触处）；动力F₁方向向上（手向上用力）；阻力F₂方向向下（瓶盖阻碍起子转动）。
2. 分析选项：
A选项：F₂方向向上，不符合阻力方向，错误；
B选项：支点O在左端，F₂向下、F₁向上，符合杠杆各要素，正确；
C选项：F₁方向向下，不符合动力方向，错误；
D选项：F₁方向向下，不符合动力方向，错误。
【答案】
B
【知识点】
杠杆五要素；杠杆的应用
【点评】
本题结合生活实例考查杠杆的五要素判断，需准确区分支点、动力和阻力的方向，属于基础的杠杆应用题目，联系实际生活，难度适中。
【难度系数】
0.3
要解决这道题，需明确杠杆的支点、动力和阻力的方向：用起子开瓶盖时，支点O是起子与瓶盖顶部的接触点（位于起子左端）；动力F₁是手对起子末端的作用力，为了打开瓶盖，手需向上用力，故动力方向向上；阻力F₂是瓶盖对起子的阻碍力，会阻碍起子转动，方向向下。据此逐一分析选项即可。
【解析】
1. 确定杠杆要素：支点O在起子左端（与瓶盖顶部接触处）；动力F₁方向向上（手向上用力）；阻力F₂方向向下（瓶盖阻碍起子转动）。
2. 分析选项：
A选项：F₂方向向上，不符合阻力方向，错误；
B选项：支点O在左端，F₂向下、F₁向上，符合杠杆各要素，正确；
C选项：F₁方向向下，不符合动力方向，错误；
D选项：F₁方向向下，不符合动力方向，错误。
【答案】
B
【知识点】
杠杆五要素；杠杆的应用
【点评】
本题结合生活实例考查杠杆的五要素判断，需准确区分支点、动力和阻力的方向，属于基础的杠杆应用题目，联系实际生活，难度适中。
【难度系数】
0.3

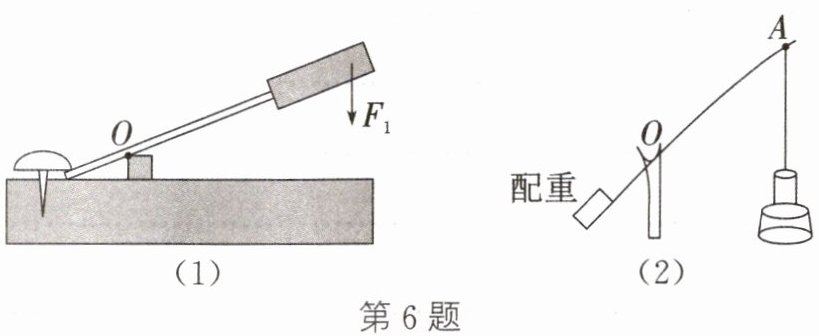

6. (1)(盐城中考)如图所示,画出用起子撬图钉的动力 $ F_1 $ 的力臂 $ l_1 $。
(2)(德州中考)如图是古代劳动人民用桔槔汲水的简化图,请画出杠杆上A点受到的拉力 $ F_1 $ 及其力臂 $ l_1 $。
课后作业 KEHOUZUOYE ★★★★★
(2)(德州中考)如图是古代劳动人民用桔槔汲水的简化图,请画出杠杆上A点受到的拉力 $ F_1 $ 及其力臂 $ l_1 $。
课后作业 KEHOUZUOYE ★★★★★
答案

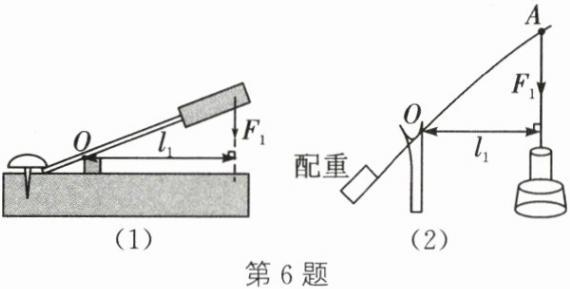

6. 如图所示
解析
【分析】
画力臂的核心是明确：力臂是从杠杆的支点到力的作用线的垂直距离。步骤为：①确定杠杆的支点；②找到力的作用线；③从支点向力的作用线作垂线段，该垂线段即为力臂。对于(1)，起子的支点是O，动力F₁作用在手柄处，方向向下；对于(2)，桔槔的支点是O，A点拉力F₁方向竖直向下，按上述方法作图即可。
【解析】
(1) 先确定支点O，延长动力F₁的作用线，过O点作F₁作用线的垂线段，标注为l₁；
(2) 先确定支点O，画出A点竖直向下的拉力F₁，延长F₁的作用线，过O点作F₁作用线的垂线段，标注为l₁，最终作图如下：
【答案】
【知识点】
力臂画法、杠杆支点
【点评】
本题考查力臂的规范作图，需牢记力臂是“点到线”的垂直距离，属于杠杆基础作图题，难度适中。
【难度系数】
0.3
画力臂的核心是明确：力臂是从杠杆的支点到力的作用线的垂直距离。步骤为：①确定杠杆的支点；②找到力的作用线；③从支点向力的作用线作垂线段，该垂线段即为力臂。对于(1)，起子的支点是O，动力F₁作用在手柄处，方向向下；对于(2)，桔槔的支点是O，A点拉力F₁方向竖直向下，按上述方法作图即可。
【解析】
(1) 先确定支点O，延长动力F₁的作用线，过O点作F₁作用线的垂线段，标注为l₁；
(2) 先确定支点O，画出A点竖直向下的拉力F₁，延长F₁的作用线，过O点作F₁作用线的垂线段，标注为l₁，最终作图如下：
【答案】
【知识点】
力臂画法、杠杆支点
【点评】
本题考查力臂的规范作图，需牢记力臂是“点到线”的垂直距离，属于杠杆基础作图题，难度适中。
【难度系数】
0.3
