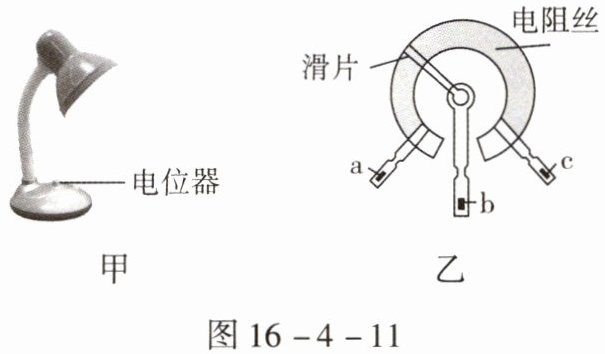

1. 图16-4-11甲是常用的一种亮度可调的台灯，图16-4-11乙为其用于调亮度的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变台灯亮度。下列分析正确的是()。


A.若将a、c接入电路中，逆时针转动旋钮时，台灯变亮
B.若将a、c接入电路中，顺时针转动旋钮时，台灯变暗
C.若将a、b接入电路中，顺时针转动旋钮时，台灯变亮
D.若将b、c接入电路中，顺时针转动旋钮时，台灯变亮

1. D

【分析】首先明确电位器的工作原理：电位器实质是滑动变阻器，通过改变接入电路中电阻丝的长度改变电阻，进而改变电路电流，调节台灯亮度。接入电路时需接“滑片接线柱+一个电阻丝端接线柱”，若接两个电阻丝端（a、c），则接入全部电阻丝，电阻不变，亮度不变。接下来逐一分析选项：
1. 接a、c时，接入整个电阻丝，电阻固定，电流不变，台灯亮度不变，故A、B错误；
2. 接a、b时，接入a到滑片的电阻丝，顺时针转动旋钮，滑片向c移动，a到滑片的电阻丝长度变长，电阻变大，电流变小，台灯变暗，故C错误；
3. 接b、c时，接入b到c的电阻丝，顺时针转动旋钮，滑片向c移动，b到c的电阻丝长度变短，电阻变小，电流变大，台灯变亮，故D正确。
【解析】电位器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路电流，调节台灯亮度。
选项A、B：将a、c接入电路时，接入的是弧形电阻丝的全部，电阻大小不随滑片移动改变，电路电流不变，台灯亮度不变，因此A、B错误；
选项C：将a、b接入电路时，接入的是a到滑片的电阻丝；顺时针转动旋钮，滑片向c端移动，a到滑片的电阻丝长度变长，电阻变大，电路电流变小，台灯变暗，故C错误；
选项D：将b、c接入电路时，接入的是b到c的电阻丝；顺时针转动旋钮，滑片向c端移动，b到c的电阻丝长度变短，电阻变小，电路电流变大，台灯变亮，故D正确。
【答案】D
【知识点】滑动变阻器的原理、电路动态分析
【点评】本题考查电位器的工作原理，核心是掌握滑动变阻器的接线规则，明确接入电路的电阻丝段，结合电阻与长度的关系分析电阻变化，再通过电流变化判断台灯亮度，属于基础应用类题目，需理清接线与电阻变化的对应关系。
【难度系数】0.5

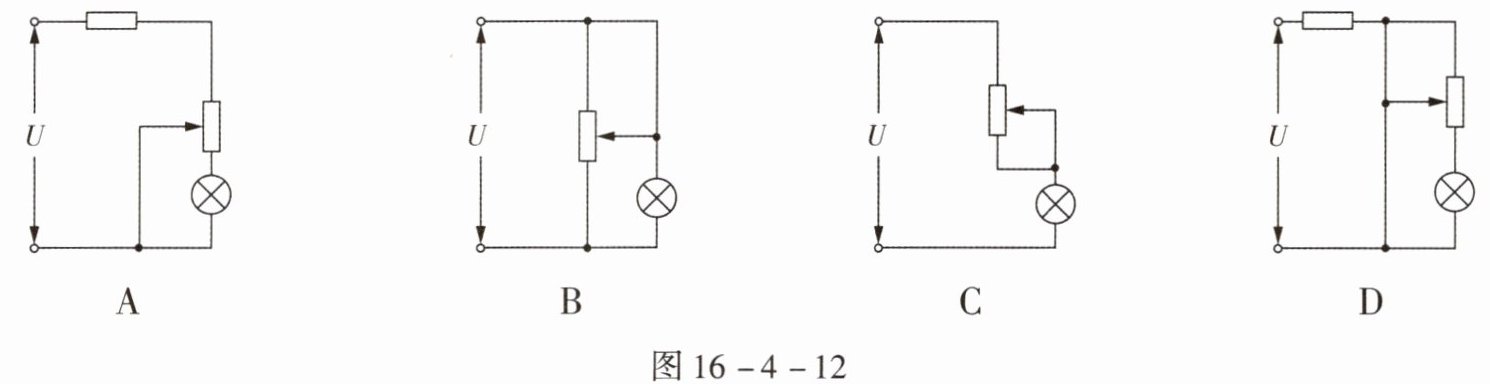

2.图16-4-12是用滑动变阻器调节灯泡亮度的几种方案,你认为可以达到目的的方案是()。

图16-4-12

2. C

【分析】要判断滑动变阻器能否调节灯泡亮度，需明确滑动变阻器与灯泡的连接方式：只有滑动变阻器与灯泡串联时，移动滑片改变接入电阻，才能改变电路电流，进而调节亮度。需逐个分析各选项的电路结构：
1. 选项A：灯泡被滑动变阻器的部分电路短路，无法正常工作，不能调节亮度；
2. 选项B：灯泡与滑动变阻器的一部分并联，灯泡两端电压始终等于电源电压，亮度不变；
3. 选项C：滑动变阻器与灯泡串联，移动滑片可改变接入电路的电阻，从而改变电路电流，能调节灯泡亮度；
4. 选项D：灯泡与滑动变阻器的一部分并联，灯泡两端电压不变，亮度不变，还可能造成短路。
【解析】逐一分析各方案：
A方案：滑动变阻器的滑片将灯泡短路，灯泡无法发光，不能调节亮度，排除；
B方案：灯泡与滑动变阻器的部分电阻并联，灯泡两端电压等于电源电压，固定不变，亮度不随滑片移动改变，排除；
C方案：滑动变阻器与灯泡串联，移动滑片时，滑动变阻器接入电路的电阻发生变化，电路总电阻改变，根据欧姆定律，电路电流改变，灯泡的实际功率改变，因此能调节灯泡亮度，符合要求；
D方案：灯泡与滑动变阻器的一部分并联，灯泡两端电压始终为电源电压，亮度不变，且当滑片移动到特定位置时可能造成电源短路，排除。
【答案】C
【知识点】滑动变阻器的使用、电路连接、欧姆定律
【点评】本题考查滑动变阻器调节灯泡亮度的电路分析，核心是判断滑动变阻器与灯泡的连接方式，属于基础电路分析题，需掌握电路串并联的判断方法。
【难度系数】0.5

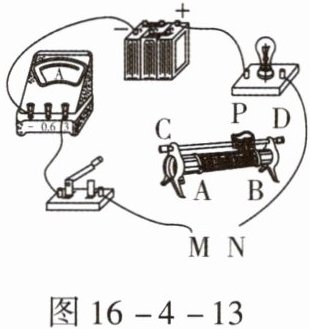

3.图16-4-13是未连接完整的电路图,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是()。

A.M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D

3. A

【分析】
要解决此题，需明确：灯泡变亮说明电路中电流变大，根据欧姆定律，电源电压不变时，总电阻变小，因此滑动变阻器接入电路的电阻需变小。滑动变阻器的正确接法是“一上一下”，接入电阻的大小由下接线柱决定：若接左下接线柱，滑片向左移动时，接入的电阻丝长度变短，电阻变小；若接右下接线柱，滑片向左移动时，接入的电阻丝长度变长，电阻变大。据此逐一分析选项即可。
【解析】
1. 灯泡变亮→电路电流变大→总电阻变小→滑动变阻器接入电阻需变小。
2. 滑动变阻器接法规则：“一上一下”接线，接入电阻由下接线柱决定：
接左下接线柱（A）：滑片左移，接入电阻丝（AP段）长度变短，电阻变小；
接右下接线柱（B）：滑片左移，接入电阻丝（BP段）长度变长，电阻变大；
接两个上接线柱（C、D）：接入金属杆，电阻为0，移动滑片电阻不变；
接两个下接线柱（A、B）：接入全部电阻丝，电阻最大，移动滑片电阻不变。
3. 分析选项：
A选项：M接A，N接D，接“一上（D）一下（A）”，接入AP段，滑片左移时电阻变小，电流变大，灯泡变亮，符合要求；
B选项：M接B，N接C，接“一上（C）一下（B）”，接入BP段，滑片左移时电阻变大，电流变小，灯泡变暗，不符合；
C选项：M接A，N接B，接两个下接线柱，电阻最大且不变，灯泡亮度不变，不符合；
D选项：M接C，N接D，接两个上接线柱，电阻为0且不变，灯泡亮度不变，不符合。
【答案】
A
【知识点】
滑动变阻器的使用、欧姆定律
【点评】
本题考查滑动变阻器的正确接法，需理解滑片移动对接入电阻的影响，结合灯泡亮度与电流的关系分析，属于基础题型，难度适中。
【难度系数】
0.7

4.如图16-4-14所示的电路中，开关S闭合后，若滑动变阻器的滑片移到最下端，可能出现的现象是()。

A.烧坏灯泡和电流表
B.烧坏灯泡和电源
C.烧坏电流表和电压表
D.烧坏电流表和电源

4. D
【解析】当滑动变阻器的滑片移至最下端时,电源两极不经用电器直接连通,造成电源短路,可能烧坏电流表和电源。

【分析】
首先明确电路结构：开关闭合后，灯泡L与滑动变阻器并联，电流表测干路电流，电压表测电源电压。当滑动变阻器滑片移到最下端时，滑动变阻器接入电路的电阻变为0，此时电流会绕过灯泡，直接通过滑动变阻器的通路从电源正极回到负极，形成电源短路。短路时电路电流极大，会损坏干路元件，据此分析各选项。
【解析】
当开关S闭合，滑动变阻器滑片移到最下端时，滑动变阻器接入电路的电阻为0，电源两极直接被导线连通，造成电源短路。短路时电路中电流极大，干路的电流表会因电流过大被烧坏，电源也会因短路电流过大被损坏；而灯泡和电压表所在支路被短路，无电流通过，不会被烧坏。因此可能出现的现象是烧坏电流表和电源，对应选项D。
【答案】
D
【知识点】
电路短路、并联电路
【点评】
本题考查电源短路的判断及危害，核心是分析滑动变阻器滑片移动时的电路连接状态，属于电路故障分析的基础题型，需学生掌握短路的概念和影响。
【难度系数】
0.3
