当按下手电筒开关,它就会发光,这个司空见惯的现象背后,其实隐藏着非常重要的物理原理。今天,我们一起来破解手电筒发光的秘密,并完成1~4题。

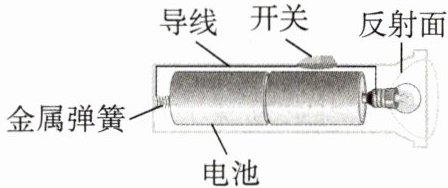

1. 如图为手电筒的结构剖面图,其中不属于电路元件的是 (
C
)

A.开关 B.电池 C.反射面 D.导线
2. 下列关于手电筒的说法中正确的是 (
B
)
A.手电筒中没有电线,因此手电筒不属于电路
B.干电池为电源,它的作用是提供电能
C.手电筒内的两节电池连接时正极与正极相连
D.开关相当于电路中的用电器

答案

1.C 2.B

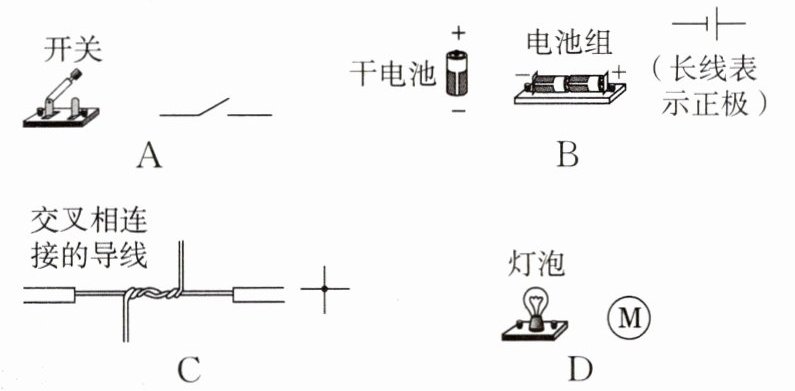

3.（科学思维 模型建构）为了简单、形象地表示实际电路的情况，小荣想用规定的符号表示电源、开关、导线、用电器等电路元件。下列电路元件表示不正确的是（
D
）

答案

3.D

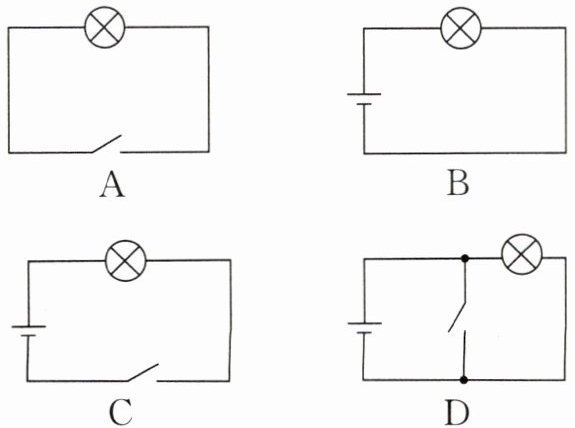

4. 下列能正确表示该手电筒电路的是 （
C
）

答案

4.C
5. 教学楼走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。小荣据此分析下列内容，其中正确的是（
C
）

A.蓄电池是交流电源，给应急灯蓄电池充电时，将电能转化为化学能
B.应急灯发光时，LED灯就是电源
C.应急灯发光时，LED灯是消耗电能的装置
D.蓄电池只能作为电源，不能作为用电器

答案

5.C

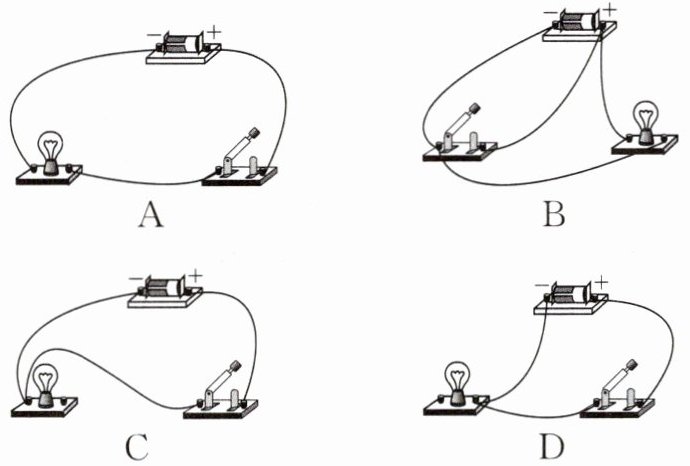

6.[徐州期中]在“使一个灯泡亮起来”活动中，小明连接了以下几幅图，闭合开关后灯泡可以正常工作的是（
A
）

答案

6.A

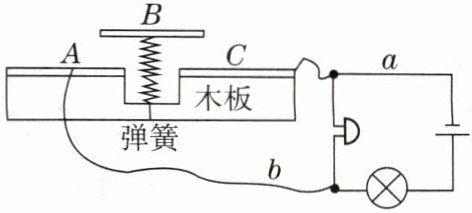

7. (真实情境)法国卢浮宫珠宝被盗事件为各家博物馆藏品安全管理敲响警钟。如图所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成。文物放置在金属片B上时，电铃处于
短路
（填“短路”“断路”或“通路”）状态，此时电路中电铃不响；当把压在B上的文物搬离时，金属片B在弹簧作用下与金属片A、C分开，电路中电铃发声报警，此时电路中的灯
亮
（填“亮”或“不亮”）；窃贼若想盗窃文物，他应先剪断导线
a
（填“a”或“b”）。

答案

7.短路;亮;a
【点拨】当把文物放在金属片B上时,金属片B与A、C接通,电流不经过电铃,直接通过金属片A、B和C,所以电铃被短路。当把文物搬离时,金属片B在弹簧作用下与金属片A、C分开,则灯泡与电铃串联,电路为通路,所以此时灯亮,电铃响。若先剪断导线b,金属片B与金属片A、C不分开时,铃响发声报警;若先剪断导线a,电铃所在电路断路,电铃不响,所以若想盗窃文物,他应先剪断导线a。
