11.「2026湖北荆州期中，★☆」将摩擦后带正电的餐盘放在桌面上，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。下列分析错误的是（
A.餐盘带正电是因为与餐盘摩擦的物体失去了电子
B.小球与餐盘接触瞬间，电流方向是从餐盘到小球
C.小球与餐盘带同种电荷，相互排斥而向上运动
D.摩擦后的餐盘发热是通过做功的方式改变了内能
A
）A.餐盘带正电是因为与餐盘摩擦的物体失去了电子
B.小球与餐盘接触瞬间，电流方向是从餐盘到小球
C.小球与餐盘带同种电荷，相互排斥而向上运动
D.摩擦后的餐盘发热是通过做功的方式改变了内能
答案
11.A 餐盘带正电是因为摩擦后餐盘失去了电子;小球与餐盘接触瞬间,电子从小球转移到餐盘,则电流方向是从餐盘到小球;小球与餐盘接触后,小球带正电,小球与餐盘带有同种电荷,由于同种电荷相互排斥而向上运动;摩擦后的餐盘发热是通过做功的方式改变了餐盘的内能。故选 A。
解析
【分析】
本题考查摩擦起电、电流方向、内能改变的相关知识，需逐一分析每个选项，结合相关概念判断选项的正误，找出分析错误的选项。首先回忆：摩擦起电的本质是电子的转移，失去电子的物体带正电，得到电子的物体带负电；电流方向规定为正电荷定向移动的方向，与自由电子的移动方向相反；同种电荷相互排斥，异种电荷相互吸引；改变内能的方式有做功和热传递，摩擦生热属于做功改变内能。
【解析】
选项A：摩擦起电时，餐盘带正电是因为餐盘与其他物体摩擦后，餐盘失去了电子，而非与餐盘摩擦的物体失去电子，该选项分析错误。
选项B：小球原本不带电，接触带正电的餐盘时，小球的电子会转移到餐盘上，由于电流方向与电子移动方向相反，所以电流方向是从餐盘到小球，该选项分析正确。
选项C：小球接触餐盘后带上与餐盘相同的正电荷，根据同种电荷相互排斥，小球会向上运动，该选项分析正确。
选项D：摩擦过程中，克服摩擦力做功，机械能转化为内能，使餐盘发热，属于通过做功的方式改变内能，该选项分析正确。
综上，分析错误的是选项A。
【答案】
A
【知识点】
摩擦起电、电流方向、内能的改变
【点评】
本题结合生活中的小球跳动现象，考查电荷相关的基础知识点，需要学生准确掌握摩擦起电的本质、电流方向的规定以及内能改变的方式，属于基础应用类题目，难度适中。
【难度系数】
0.6
本题考查摩擦起电、电流方向、内能改变的相关知识，需逐一分析每个选项，结合相关概念判断选项的正误，找出分析错误的选项。首先回忆：摩擦起电的本质是电子的转移，失去电子的物体带正电，得到电子的物体带负电；电流方向规定为正电荷定向移动的方向，与自由电子的移动方向相反；同种电荷相互排斥，异种电荷相互吸引；改变内能的方式有做功和热传递，摩擦生热属于做功改变内能。
【解析】
选项A：摩擦起电时，餐盘带正电是因为餐盘与其他物体摩擦后，餐盘失去了电子，而非与餐盘摩擦的物体失去电子，该选项分析错误。
选项B：小球原本不带电，接触带正电的餐盘时，小球的电子会转移到餐盘上，由于电流方向与电子移动方向相反，所以电流方向是从餐盘到小球，该选项分析正确。
选项C：小球接触餐盘后带上与餐盘相同的正电荷，根据同种电荷相互排斥，小球会向上运动，该选项分析正确。
选项D：摩擦过程中，克服摩擦力做功，机械能转化为内能，使餐盘发热，属于通过做功的方式改变内能，该选项分析正确。
综上，分析错误的是选项A。
【答案】
A
【知识点】
摩擦起电、电流方向、内能的改变
【点评】
本题结合生活中的小球跳动现象，考查电荷相关的基础知识点，需要学生准确掌握摩擦起电的本质、电流方向的规定以及内能改变的方式，属于基础应用类题目，难度适中。
【难度系数】
0.6

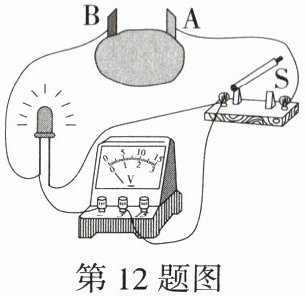

12.「2026河北保定期中，★★☆」如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数。以下说法正确的是 (
A.金属片B是电源的正极
B.电流从“电池”的A金属片流出
C.若发光二极管断路，电压表没有示数
D.若断开开关，A、B两金属片间没有电压
B
)A.金属片B是电源的正极
B.电流从“电池”的A金属片流出
C.若发光二极管断路，电压表没有示数
D.若断开开关，A、B两金属片间没有电压
答案
12.B 闭合开关,发光二极管发光,说明电路中有电流,电流从二极管的长引脚流入、短引脚流出;电压表有示数,电压表正接线柱与电源的正极连接,负接线柱与电源的负极连接,则“土豆电池”的 A 金属片是电源的正极,B 金属片是电源的负极。电路中电流从电源的正极(A 金属片)流出,经过发光二极管,再返回电源的负极。若发光二极管断路,电路中没有电流,但电压表的正、负接线柱与电源正、负极连通,电压表测电源电压,则电压表有示数。若开关断路,发光二极管不发光,电压表没示数,但两个金属片之间仍有电压。故选 B。
解析
【分析】
要解决本题，需结合电压表的使用规则、电源正负极判断、电流方向及断路时的电路特点分析：首先根据电压表“正接线柱接电源正极，负接线柱接电源负极”的规则，判断土豆电池的正负极；再依据电源外部电流从正极流出、负极流入，结合二极管的电流方向（长引脚流入、短引脚流出）验证；最后分析各选项对应的电路状态，选出正确答案。
【解析】
1. 判断电源正负极：电压表使用时，电流从正接线柱流入、负接线柱流出。由电路连接可知，电压表正接线柱接金属片A，负接线柱接金属片B，因此土豆电池的A是正极，B是负极，故A选项错误。
2. 电流方向：电源外部电流从正极流出、负极流入，所以电流从“电池”的A金属片流出，经过发光二极管，回到B金属片，故B选项正确。
3. 分析C选项：若发光二极管断路，电路中无电流，但电压表的正、负接线柱仍与电源正、负极连通，电压表相当于测电源电压，因此电压表有示数，C选项错误。
4. 分析D选项：若断开开关，电路断开，但A、B两金属片间仍存在土豆电池本身的电压，D选项错误。
【答案】
B
【知识点】
电源正负极判断、电流方向、电压表的使用
【点评】
本题以“土豆电池”为载体，考查电路的基础概念与规律，需掌握电压表使用、电流方向及断路的特点，属于中等难度的电路应用题目。
【难度系数】
0.6
要解决本题，需结合电压表的使用规则、电源正负极判断、电流方向及断路时的电路特点分析：首先根据电压表“正接线柱接电源正极，负接线柱接电源负极”的规则，判断土豆电池的正负极；再依据电源外部电流从正极流出、负极流入，结合二极管的电流方向（长引脚流入、短引脚流出）验证；最后分析各选项对应的电路状态，选出正确答案。
【解析】
1. 判断电源正负极：电压表使用时，电流从正接线柱流入、负接线柱流出。由电路连接可知，电压表正接线柱接金属片A，负接线柱接金属片B，因此土豆电池的A是正极，B是负极，故A选项错误。
2. 电流方向：电源外部电流从正极流出、负极流入，所以电流从“电池”的A金属片流出，经过发光二极管，回到B金属片，故B选项正确。
3. 分析C选项：若发光二极管断路，电路中无电流，但电压表的正、负接线柱仍与电源正、负极连通，电压表相当于测电源电压，因此电压表有示数，C选项错误。
4. 分析D选项：若断开开关，电路断开，但A、B两金属片间仍存在土豆电池本身的电压，D选项错误。
【答案】
B
【知识点】
电源正负极判断、电流方向、电压表的使用
【点评】
本题以“土豆电池”为载体，考查电路的基础概念与规律，需掌握电压表使用、电流方向及断路的特点，属于中等难度的电路应用题目。
【难度系数】
0.6
13.「2026河南新乡期中，★★☆」光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路，电源电压不变，$R_0$为阻值可调的电阻箱，$R$为光敏电阻，其阻值随光照强度变化关系如图乙。当电流表示数大于某一值$I_0$时触发报警。电流表示数为$I_0$时，光照强度为警戒光照强度。闭合开关S，下列说法正确的是（
A.$R$的阻值随光照强度增大而增大
B.增大$R_0$阻值可增大警戒光照强度
C.$R_0$一定时，光照强度越大，通过$R_0$的电流不变
D.$R_0$一定时，光照强度越大，电流表示数越小
BC
）A.$R$的阻值随光照强度增大而增大
B.增大$R_0$阻值可增大警戒光照强度
C.$R_0$一定时，光照强度越大，通过$R_0$的电流不变
D.$R_0$一定时，光照强度越大，电流表示数越小
答案
13.BC $R$ 为光敏电阻,由图乙知,光照强度增大时其阻值减小。由图甲知,定值电阻 $R_0$ 和光敏电阻 $R$ 并联,电流表测干路电流;警戒光照强度是电流达到 $I_0$ 时的光照强度,$R_0$ 阻值增大,通过 $R_0$ 的电流减小,则通过光敏电阻的电流需要增大才能使电流重新达到 $I_0$,即减小光敏电阻的阻值,则要更强的光照,所以警戒光照强度增大。定值电阻 $R_0$ 和光敏电阻 $R$ 并联,互不影响,$R_0$ 一定时,电源电压不变,通过 $R_0$ 的电流不变;光照强度越大,光敏电阻 $R$ 的阻值越小,通过光敏电阻 $R$ 的电流越大,干路电流越大,故电流表的示数越大。故选 B、C。
解析
【分析】首先明确电路结构：$R_0$与光敏电阻$R$并联，电流表测干路电流，电源电压保持不变；结合图乙可知，光敏电阻$R$的阻值随光照强度增大而减小。解题时需利用并联电路“各支路电压等于电源电压，支路间互不影响”的特点，结合欧姆定律逐一分析选项。
【解析】
1. 分析选项A：由图乙可知，光照强度增大时，$R$的阻值减小，而非增大，故A错误。
2. 分析选项B：警戒光照强度对应干路电流为$I_0$，干路电流$I = I_0 = R_0$支路电流$I_1$ + $R$支路电流$I_2$。当$R_0$阻值增大时，根据欧姆定律，$R_0$支路电流$I_1=\frac{U}{R_0}$（$U$为电源电压）会减小；要使干路电流仍为$I_0$，需增大$R$支路电流$I_2=\frac{U}{R}$，即减小$R$的阻值。由图乙，$R$减小对应光照强度增大，因此警戒光照强度增大，故B正确。
3. 分析选项C：$R_0$一定时，并联电路中$R_0$两端电压等于电源电压$U$，根据欧姆定律，通过$R_0$的电流$I_1=\frac{U}{R_0}$，$U$和$R_0$均不变，因此通过$R_0$的电流不变，故C正确。
4. 分析选项D：$R_0$一定时，光照强度越大，$R$的阻值越小，根据$I_2=\frac{U}{R}$，$R$支路电流$I_2$越大；干路电流为两支路电流之和，因此电流表示数越大，而非越小，故D错误。
综上，正确选项为BC。
【答案】BC
【知识点】并联电路电流规律、欧姆定律、光敏电阻特性
【点评】本题结合光敏电阻特性，考查并联电路规律与欧姆定律的应用，关键是明确并联支路独立工作的特点，以及光敏电阻阻值与光照强度的关系，需严谨推导各选项的逻辑关系。
【难度系数】0.6
【解析】
1. 分析选项A：由图乙可知，光照强度增大时，$R$的阻值减小，而非增大，故A错误。
2. 分析选项B：警戒光照强度对应干路电流为$I_0$，干路电流$I = I_0 = R_0$支路电流$I_1$ + $R$支路电流$I_2$。当$R_0$阻值增大时，根据欧姆定律，$R_0$支路电流$I_1=\frac{U}{R_0}$（$U$为电源电压）会减小；要使干路电流仍为$I_0$，需增大$R$支路电流$I_2=\frac{U}{R}$，即减小$R$的阻值。由图乙，$R$减小对应光照强度增大，因此警戒光照强度增大，故B正确。
3. 分析选项C：$R_0$一定时，并联电路中$R_0$两端电压等于电源电压$U$，根据欧姆定律，通过$R_0$的电流$I_1=\frac{U}{R_0}$，$U$和$R_0$均不变，因此通过$R_0$的电流不变，故C正确。
4. 分析选项D：$R_0$一定时，光照强度越大，$R$的阻值越小，根据$I_2=\frac{U}{R}$，$R$支路电流$I_2$越大；干路电流为两支路电流之和，因此电流表示数越大，而非越小，故D错误。
综上，正确选项为BC。
【答案】BC
【知识点】并联电路电流规律、欧姆定律、光敏电阻特性
【点评】本题结合光敏电阻特性，考查并联电路规律与欧姆定律的应用，关键是明确并联支路独立工作的特点，以及光敏电阻阻值与光照强度的关系，需严谨推导各选项的逻辑关系。
【难度系数】0.6
