2026年初中必刷题九年级物理上册教科版第27页答案

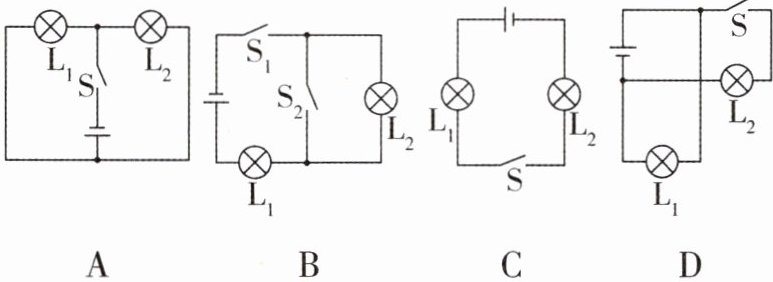

1[2026 四川遂宁质检]下列电路图中,开关都闭合后,两个灯泡属于串联的是 (
C
)

答案

1.C 【解析】开关都闭合后:
|选项|分析|判断|
|----|----|----|
|A|L₁、L₂ 并联|错误|
|B|L₂ 被短路,只有 L₁ 接入电路中|错误|
|C|L₁、L₂ 串联|正确|
|D|L₁、L₂ 并联|错误|
2[2025四川德阳质检]关于生活中的一些电路连接,下列判断正确的是 (
D
)

A.道路旁的一排排路灯,晚上同时亮,早上同时灭,因此它们是串联的
B.家庭电路中,电视机与照明灯的工作互不影响,因此它们是串联的
C.交通信号灯的红灯、绿灯、黄灯是串联的
D.楼道中的声控灯只有在天暗且有声音时才亮,因此声控开关、光控开关及灯是串联的

答案

2.D 【解析】道路旁的一排排路灯,晚上同时亮,早上同时灭,但如果一盏灯坏掉,不会影响其他的灯,所以它们是并联的,故 A 错误;家庭电路中,电视机与照明灯的工作互不影响,因此它们是并联的,故 B 错误;交通信号灯的红灯、绿灯、黄灯在工作时互不影响,可以独立工作,因此它们是并联的,故 C 错误;楼道中的声控灯只有在天暗且有声音时才能亮,因此声控开关、光控开关及灯是串联的,故 D 正确。故选 D。

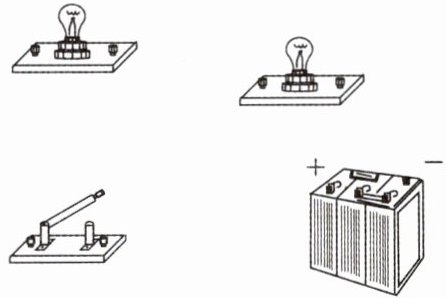

3 用笔画线代替导线将图中器材连成电路，要求：若其中一个灯泡烧坏，则另一个灯泡也不会发光。

答案


3.如图所示

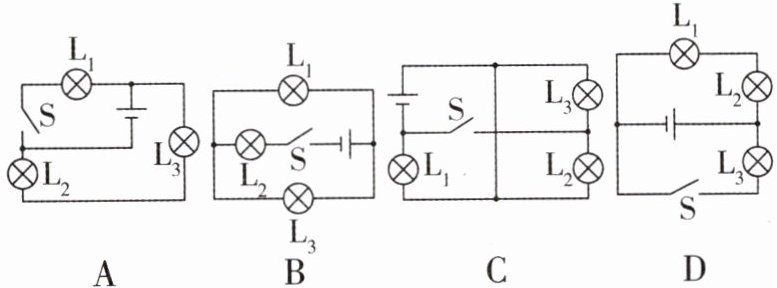

4[2026黑龙江哈尔滨调研]下列四个电路中，闭合开关后，三个灯泡属于并联的是（
C
）

答案

4.C 【解析】A 图中,灯泡 L₂、L₃ 串联后与灯泡 L₁ 并联,不符合题意;B 图中,灯泡 L₁、L₃ 并联后与灯泡 L₂ 串联,不符合题意;C 图中,三个灯泡并列接在电源两端,符合题意;D 图中,灯泡 L₁、L₂ 串联后与灯泡 L₃ 并联,不符合题意。故选 C。

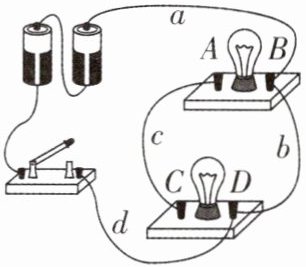

5[2025河北秦皇岛质检]如图所示的电路中接入两个灯泡,下列说法正确的是 (
A
)

A.要想使两灯并联,可将导线d由D点拆下,接到C点
B.开关闭合后,两灯并联,且都能发光
C.开关闭合后,电路为开路状态
D.要想使两灯串联,可去掉导线c

答案

5.A 【解析】由题图可知,将导线 d 由 D 点拆下,接到 C 点,此时两灯并联,都能正常发光,故 A 正确;开关闭合后,电流将从电源正极流出,通过导线 a→B 点→导线 b→D 点→导线 d→开关,回到电源负极,电路将发生短路,故 BC 错误;由题图可知,去掉导线 c,电路仍处于短路状态,要想使两灯串联,可去掉导线 b,故 D 错误。故选 A。

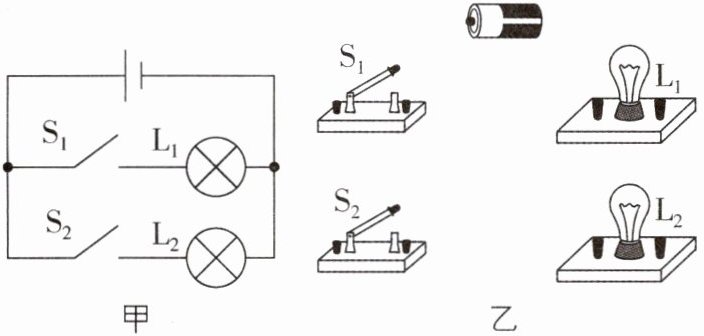

6 按照图甲所示的电路图，用笔画线代替导线，把图乙所示的实物连接起来。

答案


6.如图所示
7 关于集成电路,下列说法正确的是 (
A
)

A.集成电路的芯片上有成千上万个电子元件
B.只有串联电路是构成复杂电路的重要基本单元
C.只有并联电路是构成复杂电路的重要基本单元
D.所有用电器的电路都是集成电路
刷易错 小心有坑~

答案

7.A 【解析】集成电路的芯片上有成千上万个电子元件,故 A 正确。串联、并联电路都是构成复杂电路的重要基本单元,故 B、C 错误。有些用电器的电路不是集成电路,例如手电筒,故 D 错误。故选 A。
8[2025河南周口期中,中]如图是一个封闭的电路盒,盒面上有两个灯泡和一个开关,拨动开关,两个灯泡一起亮或一起灭。在不打开盒子,也无任何辅助器材的情况下,请你判断一下这两个灯泡的连接情况,并说明你的操作方法及结论。

答案

8.见解析 【解析】拧下其中一个灯泡,闭合开关,若另一个灯泡仍然发光,说明两个灯泡是并联的,若另一个灯泡不发光,说明两个灯泡是串联的。
