三、作图题
10.如图，一个重40 N的铅球飞行过程中在空中划出一道美丽的弧线，请画出此刻该铅球所受重力的示意图。

10. 如图所示：

四、简答与计算题
11.“五一”假期，小明同学回家帮爷爷、奶奶打理果园，由于门轴生锈很难被推开，爷爷在门轴处滴了几滴润滑油，门就被轻松推开了，这其中有什么道理？

11.答:在门轴处滴润滑油,可以在接触面形成一层油膜,使接触面分离,从而减小摩擦。

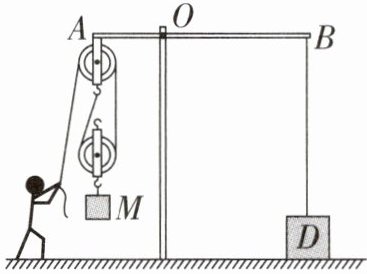

12.如图所示是一个建筑工地提升物体的装置示意图，其中AB是一个以O为支点的杠杆，D是一个系在杠杆B端的配重物体，人可以通过固定在A端的滑轮组提升物体。有一位质量为73 kg的工人站在水平地面上，他利用该装置以0.1 m/s的速度匀速提升重物M时，他双脚与地面的接触面积为400 cm²，他拉力的功率为50 W。每个滑轮重均为50 N，绳和杠杆重及各种摩擦不计，g取10 N/kg。求匀速提升重物M时：
(1)工人的拉力F的大小；
(2)工人对地面的压强。

12.解:(1)由图可知滑轮组中承重绳子股数n=2,绳子自由端移动的速度是重物M移动速度的2倍,利用该装置以0.1 m/s的速度匀速提升重物M,则绳子自由端移动的速度
v=0.1 m/s×2=0.2 m/s,
拉力的功率为50 W,由
P=W/t=Fs/t=Fv
可得工人的拉力
F=P/v=50 W / 0.2 m/s=250 N;
(2)工人的重力
G=mg=73 kg×10 N/kg=730 N,
由于力的作用是相互的,工人对地面的压力
F=G-F=730 N-250 N=480 N,
工人双脚与地面的接触面积为400 cm²,则工人对地面的压强
$p=F/S=480 N / (400×10^-4 m²)=1.2×10^4 Pa$。
