1.在探究凸透镜成像的规律时，实验室应保持较

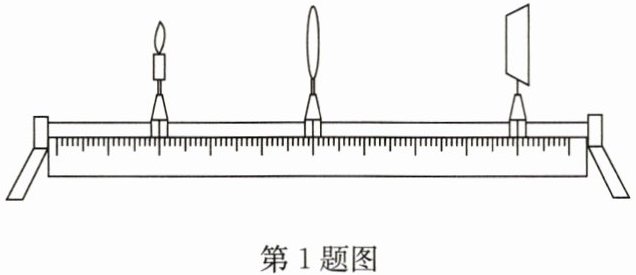

所示位置光屏上成清晰的像，则像的大小比烛焰
暗
（选填“亮”或“暗”）的环境，为了判断光屏上的像是否最清晰，需要左右小范围
移动光屏，观察像是否变模糊。所示位置光屏上成清晰的像，则像的大小比烛焰大
。答案
1.暗 左右小范围 大
解析
【分析】
首先，探究凸透镜成像规律的实验中，环境亮度会影响像的清晰度，较暗环境可减少周围光线干扰，让烛焰的像更易观察；判断光屏上像是否最清晰时，需小范围移动光屏，若移动后像变模糊，说明当前位置像最清晰；再结合图示中物距和像距的大小关系，依据凸透镜成像规律判断像的大小。
【解析】
1. 实验环境：探究凸透镜成像时，若环境较亮，周围光线会干扰烛焰的像，导致像不清晰，因此实验室应保持较暗的环境，故第一空填“暗”。
2. 像的清晰度判断：要确定光屏上的像是否最清晰，需左右小范围移动光屏，若移动后像变模糊，说明当前位置的像最清晰，故第二空填“左右小范围”。
3. 像的大小判断：由图可知，蜡烛到凸透镜的距离（物距）小于光屏到凸透镜的距离（像距），根据凸透镜成像规律，当物距在一倍焦距与二倍焦距之间时，像距大于二倍焦距，成倒立、放大的实像，因此像的大小比烛焰大，故第三空填“大”。
【答案】
暗；左右小范围；大
【知识点】
凸透镜成像规律；实验操作
【点评】
本题考查凸透镜成像实验的基础操作和成像规律，属于实验基础题，需掌握实验环境要求、像清晰度的判断方法及成像规律的应用。
【难度系数】
0.7
首先，探究凸透镜成像规律的实验中，环境亮度会影响像的清晰度，较暗环境可减少周围光线干扰，让烛焰的像更易观察；判断光屏上像是否最清晰时，需小范围移动光屏，若移动后像变模糊，说明当前位置像最清晰；再结合图示中物距和像距的大小关系，依据凸透镜成像规律判断像的大小。
【解析】
1. 实验环境：探究凸透镜成像时，若环境较亮，周围光线会干扰烛焰的像，导致像不清晰，因此实验室应保持较暗的环境，故第一空填“暗”。
2. 像的清晰度判断：要确定光屏上的像是否最清晰，需左右小范围移动光屏，若移动后像变模糊，说明当前位置的像最清晰，故第二空填“左右小范围”。
3. 像的大小判断：由图可知，蜡烛到凸透镜的距离（物距）小于光屏到凸透镜的距离（像距），根据凸透镜成像规律，当物距在一倍焦距与二倍焦距之间时，像距大于二倍焦距，成倒立、放大的实像，因此像的大小比烛焰大，故第三空填“大”。
【答案】
暗；左右小范围；大
【知识点】
凸透镜成像规律；实验操作
【点评】
本题考查凸透镜成像实验的基础操作和成像规律，属于实验基础题，需掌握实验环境要求、像清晰度的判断方法及成像规律的应用。
【难度系数】
0.7

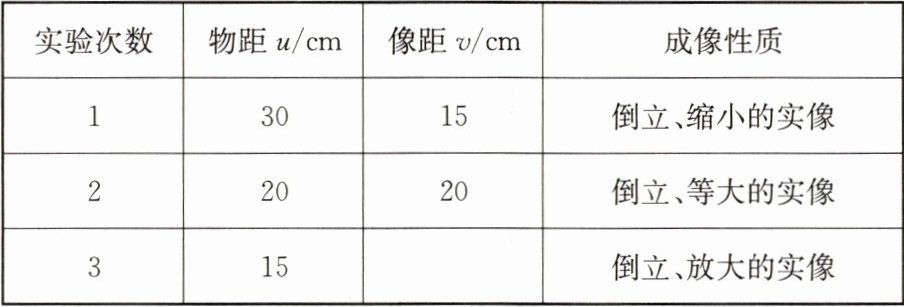

2.在“探究凸透镜成像的规律”的实验中，下表是小华同学实验时记录的几组数据，根据表中数据回答下列问题：
(1)此凸透镜的焦距为
(2)第3次实验中像距为
(1)此凸透镜的焦距为
10
cm.(2)第3次实验中像距为
30
cm，判断依据是光折射时，光路可逆
.答案
2.(1)10 (2)30 光折射时，光路可逆
解析
【分析】
要解答本题，需结合凸透镜成像规律和光路可逆原理：首先利用“当凸透镜成倒立、等大的实像时，物距等于2倍焦距”的规律求出焦距；再依据“光的折射中光路可逆”的特点，结合第一次实验的物距和像距，推导第三次实验的像距。
【解析】
(1) 根据凸透镜成像规律：当物距$ u = 2f $时，成倒立、等大的实像。观察表格第2次实验，物距$ u = 20\ \mathrm{cm} $，成倒立、等大的实像，因此$ 2f = 20\ \mathrm{cm} $，解得焦距$ f = 10\ \mathrm{cm} $。
(2) 光的折射中光路是可逆的，第一次实验中物距$ u_1 = 30\ \mathrm{cm} $，像距$ v_1 = 15\ \mathrm{cm} $；当物距变为$ u_3 = 15\ \mathrm{cm} $时，像距等于第一次实验的物距，即$ v_3 = 30\ \mathrm{cm} $。
【答案】
(1) $ 10 $；(2) $ 30 $；光折射时，光路可逆
【知识点】
凸透镜成像规律；光路可逆
【点评】
本题考查凸透镜成像规律及光路可逆的应用，属于基础题型，熟练掌握相关规律即可顺利解答。
【难度系数】
0.6
要解答本题，需结合凸透镜成像规律和光路可逆原理：首先利用“当凸透镜成倒立、等大的实像时，物距等于2倍焦距”的规律求出焦距；再依据“光的折射中光路可逆”的特点，结合第一次实验的物距和像距，推导第三次实验的像距。
【解析】
(1) 根据凸透镜成像规律：当物距$ u = 2f $时，成倒立、等大的实像。观察表格第2次实验，物距$ u = 20\ \mathrm{cm} $，成倒立、等大的实像，因此$ 2f = 20\ \mathrm{cm} $，解得焦距$ f = 10\ \mathrm{cm} $。
(2) 光的折射中光路是可逆的，第一次实验中物距$ u_1 = 30\ \mathrm{cm} $，像距$ v_1 = 15\ \mathrm{cm} $；当物距变为$ u_3 = 15\ \mathrm{cm} $时，像距等于第一次实验的物距，即$ v_3 = 30\ \mathrm{cm} $。
【答案】
(1) $ 10 $；(2) $ 30 $；光折射时，光路可逆
【知识点】
凸透镜成像规律；光路可逆
【点评】
本题考查凸透镜成像规律及光路可逆的应用，属于基础题型，熟练掌握相关规律即可顺利解答。
【难度系数】
0.6

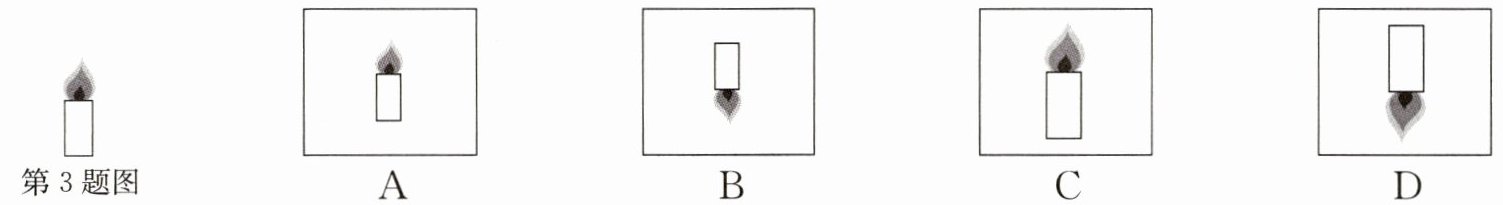

3.把凸透镜正对着太阳,可在距凸透镜15 cm处得到一个最小、最亮的光斑.若将一支点燃的蜡烛放在此凸透镜前20 cm处,在凸透镜的另一侧调节光屏的位置可找到一个清晰的烛焰的像,这个像是图中的 (
第3题图 A
C D
D
)第3题图 A
C D答案
3.D
解析
【分析】
首先，将凸透镜正对太阳时，得到的最小最亮的光斑是凸透镜的焦点，由此可确定该凸透镜的焦距f=15cm。当蜡烛放在凸透镜前20cm处时，物距u=20cm，满足f＜u＜2f（15cm＜20cm＜30cm），根据凸透镜成像规律，此时会成倒立、放大的实像，据此分析各选项即可得出答案。
【解析】
1. 确定凸透镜焦距：凸透镜正对太阳光，在距透镜15cm处得到最小、最亮的光斑，说明该凸透镜的焦距f=15cm。
2. 分析物距：蜡烛到凸透镜的距离为20cm，即物距u=20cm，此时f=15cm，2f=30cm，因此f＜u＜2f。
3. 判断成像性质：根据凸透镜成像规律，当f＜u＜2f时，成倒立、放大的实像。观察选项：A是正立缩小的像，不符合；B是倒立缩小的像，不符合；C是正立放大的像，不符合；D是倒立放大的实像，符合规律。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是先确定焦距，再根据物距判断成像特点，属于基础应用类题目。
【难度系数】
0.5
首先，将凸透镜正对太阳时，得到的最小最亮的光斑是凸透镜的焦点，由此可确定该凸透镜的焦距f=15cm。当蜡烛放在凸透镜前20cm处时，物距u=20cm，满足f＜u＜2f（15cm＜20cm＜30cm），根据凸透镜成像规律，此时会成倒立、放大的实像，据此分析各选项即可得出答案。
【解析】
1. 确定凸透镜焦距：凸透镜正对太阳光，在距透镜15cm处得到最小、最亮的光斑，说明该凸透镜的焦距f=15cm。
2. 分析物距：蜡烛到凸透镜的距离为20cm，即物距u=20cm，此时f=15cm，2f=30cm，因此f＜u＜2f。
3. 判断成像性质：根据凸透镜成像规律，当f＜u＜2f时，成倒立、放大的实像。观察选项：A是正立缩小的像，不符合；B是倒立缩小的像，不符合；C是正立放大的像，不符合；D是倒立放大的实像，符合规律。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是先确定焦距，再根据物距判断成像特点，属于基础应用类题目。
【难度系数】
0.5
4.在凸透镜成像的实验中,保持凸透镜位置不变,如图所示,先后使烛焰位于a、b、c、d四点,并分别调整光屏的位置,实验后,他归纳出以下说法,其中错误的是 （
A.使烛焰位于a点时,光屏上出现的实像最小
B.使烛焰位于b点时,成缩小的实像
C.使烛焰位于c点时,光屏上出现的实像最大
D.使烛焰位于d点时,成放大的实像
D
）A.使烛焰位于a点时,光屏上出现的实像最小
B.使烛焰位于b点时,成缩小的实像
C.使烛焰位于c点时,光屏上出现的实像最大
D.使烛焰位于d点时,成放大的实像
答案
4.D
解析
【分析】
要解决这道题，需先明确凸透镜成像规律：当物距$u＞2f$时，成倒立、缩小的实像，且物距越大，实像越小；当$f＜u＜2f$时，成倒立、放大的实像，且物距越小，实像越大；当$u＜f$时，成正立、放大的虚像，虚像无法用光屏承接。结合题图，各点物距：a、b点在2f以外（$u＞2f$），c点在f和2f之间（$f＜u＜2f$），d点在f以内（$u＜f$）。逐一分析选项即可找出错误说法。
【解析】
根据凸透镜成像规律：
1. 对于a点：$u＞2f$，成倒立、缩小的实像，且a点物距是四点中最大的，因此光屏上的实像最小，故A正确；
2. 对于b点：$u＞2f$，成倒立、缩小的实像，故B正确；
3. 对于c点：$f＜u＜2f$，成倒立、放大的实像，且c点物距小于a、b点，因此光屏上的实像比a、b点的大，是四点中最大的实像，故C正确；
4. 对于d点：$u＜f$，成正立、放大的虚像，虚像不能用光屏承接，并非实像，故D错误。
综上，错误的说法是D选项。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是明确各点的物距范围，结合成像规律分析选项，需注意实像与虚像的区别，以及物距对实像大小的影响，属于基础应用类题目。
【难度系数】
0.5
要解决这道题，需先明确凸透镜成像规律：当物距$u＞2f$时，成倒立、缩小的实像，且物距越大，实像越小；当$f＜u＜2f$时，成倒立、放大的实像，且物距越小，实像越大；当$u＜f$时，成正立、放大的虚像，虚像无法用光屏承接。结合题图，各点物距：a、b点在2f以外（$u＞2f$），c点在f和2f之间（$f＜u＜2f$），d点在f以内（$u＜f$）。逐一分析选项即可找出错误说法。
【解析】
根据凸透镜成像规律：
1. 对于a点：$u＞2f$，成倒立、缩小的实像，且a点物距是四点中最大的，因此光屏上的实像最小，故A正确；
2. 对于b点：$u＞2f$，成倒立、缩小的实像，故B正确；
3. 对于c点：$f＜u＜2f$，成倒立、放大的实像，且c点物距小于a、b点，因此光屏上的实像比a、b点的大，是四点中最大的实像，故C正确；
4. 对于d点：$u＜f$，成正立、放大的虚像，虚像不能用光屏承接，并非实像，故D错误。
综上，错误的说法是D选项。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是明确各点的物距范围，结合成像规律分析选项，需注意实像与虚像的区别，以及物距对实像大小的影响，属于基础应用类题目。
【难度系数】
0.5
