5.如图中烛焰在光屏上成清晰、缩小的像.下列哪一操作可能使烛焰在光屏上成清晰、放大的像（
A.透镜不动,蜡烛、光屏靠近透镜
B.透镜不动,蜡烛、光屏向右移动
C.透镜、光屏都不动,蜡烛向右移动
D.蜡烛、光屏都不动,透镜靠近光屏
B
）A.透镜不动,蜡烛、光屏靠近透镜
B.透镜不动,蜡烛、光屏向右移动
C.透镜、光屏都不动,蜡烛向右移动
D.蜡烛、光屏都不动,透镜靠近光屏
答案
5.B
解析
【分析】首先明确凸透镜成像规律：当物距$u＞2f$时，成倒立、缩小的实像，像距$f＜v＜2f$；当物距$f＜u＜2f$时，成倒立、放大的实像，像距$v＞2f$。要将当前成缩小像的状态变为成放大像，需遵循“物近像远像变大”的规律：减小物距（蜡烛靠近透镜），同时增大像距（光屏远离透镜）。接下来逐一分析选项，判断是否满足上述条件。
【解析】当前烛焰成缩小像，说明$u＞2f$、$f＜v＜2f$，要成放大像需满足$f＜u＜2f$、$v＞2f$：
A选项：透镜不动，蜡烛、光屏靠近透镜，物距和像距均减小，无法满足放大像的条件，错误；
B选项：透镜不动，蜡烛向右移动（物距减小），光屏向右移动（像距增大），恰好满足$f＜u＜2f$、$v＞2f$，可成放大像，正确；
C选项：透镜、光屏不动，蜡烛右移，物距减小但像距不变，光屏无法承接清晰的像，错误；
D选项：蜡烛、光屏不动，透镜靠近光屏，像距减小、物距增大，更不符合放大像的要求，错误。
【答案】B
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，核心是牢记“物近像远像变大”的规律，结合成像条件分析各选项即可得出结论，属于基础应用类题目。
【难度系数】0.5
【解析】当前烛焰成缩小像，说明$u＞2f$、$f＜v＜2f$，要成放大像需满足$f＜u＜2f$、$v＞2f$：
A选项：透镜不动，蜡烛、光屏靠近透镜，物距和像距均减小，无法满足放大像的条件，错误；
B选项：透镜不动，蜡烛向右移动（物距减小），光屏向右移动（像距增大），恰好满足$f＜u＜2f$、$v＞2f$，可成放大像，正确；
C选项：透镜、光屏不动，蜡烛右移，物距减小但像距不变，光屏无法承接清晰的像，错误；
D选项：蜡烛、光屏不动，透镜靠近光屏，像距减小、物距增大，更不符合放大像的要求，错误。
【答案】B
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，核心是牢记“物近像远像变大”的规律，结合成像条件分析各选项即可得出结论，属于基础应用类题目。
【难度系数】0.5

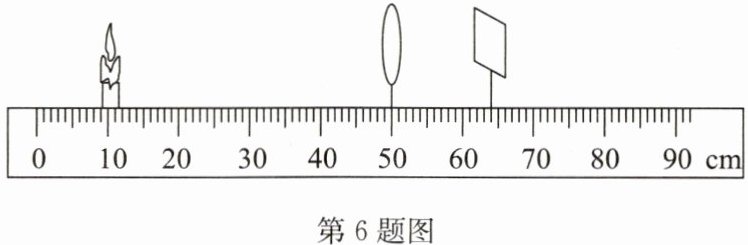

6. 小明用焦距为10 cm的凸透镜做“探究凸透镜成像的规律”的实验.
(1)调整器材高度时,应
(2)实验中烛焰在凸透镜前位置如图所示,能得到一个倒立、缩小的实像.如果把蜡烛和光屏的位置互换,则可在光屏上得到一个
A.倒立、放大的实像
B.倒立、缩小的实像
C.正立、放大的虚像
D.正立、缩小的虚像
(3)接下来,保持烛焰和凸透镜的位置不变,换一个焦距小一些的凸透镜,则应将光屏
(4)如果要估测题(3)中凸透镜的焦距,可以让烛焰距离凸透镜
(1)调整器材高度时,应
点燃
（选填“点燃”或“不点燃”）蜡烛.(2)实验中烛焰在凸透镜前位置如图所示,能得到一个倒立、缩小的实像.如果把蜡烛和光屏的位置互换,则可在光屏上得到一个
A
（填选项字母）.A.倒立、放大的实像
B.倒立、缩小的实像
C.正立、放大的虚像
D.正立、缩小的虚像
(3)接下来,保持烛焰和凸透镜的位置不变,换一个焦距小一些的凸透镜,则应将光屏
靠近
（选填“远离”或“靠近”）透镜,才能在光屏上得到清晰的像.(4)如果要估测题(3)中凸透镜的焦距,可以让烛焰距离凸透镜
足够远
,此时像距就近似等于焦距.小明运用这种方法测出来的焦距与实际相比偏大
（选填“偏大”“偏小”或“相等”）.答案
6.(1)点燃 (2)A (3)靠近 (4)足够远 偏大
解析
【分析】
本题围绕凸透镜成像规律的实验展开，需结合实验操作要求、成像规律、光路可逆及焦距测量方法分析各问题：
(1) 调整器材高度时，需让烛焰、凸透镜、光屏中心在同一高度，因此需先点燃蜡烛确定烛焰中心，故应点燃蜡烛；
(2) 先计算初始物距和像距，结合凸透镜成像规律判断成像特点，再利用光路可逆分析互换后的成像情况；
(3) 焦距变小，透镜会聚能力增强，光线提前会聚，据此判断光屏移动方向；
(4) 利用“物远像近像变小”，当物距足够远时像距近似等于焦距，再分析测量误差。
【解析】
(1) 调整器材高度时，为使烛焰、凸透镜、光屏的中心在同一高度，保证像成在光屏中央，需先点燃蜡烛确定烛焰的中心位置，因此应填“点燃”；
(2) 由图可知，蜡烛在10cm刻度处，凸透镜在50cm刻度处，故初始物距u=50cm-10cm=40cm，已知凸透镜焦距f=10cm，此时u＞2f，成倒立、缩小的实像，像距v=65cm-50cm=15cm（满足f＜v＜2f）。根据光路可逆原理，互换蜡烛和光屏位置后，新的物距u'=15cm，处于f＜u'＜2f，因此成倒立、放大的实像，故选A；
(3) 换用焦距更小的凸透镜，透镜对光线的会聚能力增强，光线会提前会聚，因此需将光屏靠近透镜，才能在光屏上得到清晰的像；
(4) 根据凸透镜成像规律，当物距远大于2倍焦距时，像距近似等于焦距，因此需让烛焰距离凸透镜足够远。但实际测量时，光屏上承接的像并非焦点处的最小最清晰像，测量得到的像距略大于实际焦距，故测出来的焦距偏大。
【答案】
6.(1)点燃 (2)A (3)靠近 (4)足够远 偏大
【知识点】
凸透镜成像规律、光路可逆、焦距测量
【点评】
本题考查凸透镜成像实验的核心知识点，涵盖实验操作、成像规律应用、光路可逆及焦距测量，需结合规律逐步分析，是初中物理光学部分的基础综合题。
【难度系数】
0.5
本题围绕凸透镜成像规律的实验展开，需结合实验操作要求、成像规律、光路可逆及焦距测量方法分析各问题：
(1) 调整器材高度时，需让烛焰、凸透镜、光屏中心在同一高度，因此需先点燃蜡烛确定烛焰中心，故应点燃蜡烛；
(2) 先计算初始物距和像距，结合凸透镜成像规律判断成像特点，再利用光路可逆分析互换后的成像情况；
(3) 焦距变小，透镜会聚能力增强，光线提前会聚，据此判断光屏移动方向；
(4) 利用“物远像近像变小”，当物距足够远时像距近似等于焦距，再分析测量误差。
【解析】
(1) 调整器材高度时，为使烛焰、凸透镜、光屏的中心在同一高度，保证像成在光屏中央，需先点燃蜡烛确定烛焰的中心位置，因此应填“点燃”；
(2) 由图可知，蜡烛在10cm刻度处，凸透镜在50cm刻度处，故初始物距u=50cm-10cm=40cm，已知凸透镜焦距f=10cm，此时u＞2f，成倒立、缩小的实像，像距v=65cm-50cm=15cm（满足f＜v＜2f）。根据光路可逆原理，互换蜡烛和光屏位置后，新的物距u'=15cm，处于f＜u'＜2f，因此成倒立、放大的实像，故选A；
(3) 换用焦距更小的凸透镜，透镜对光线的会聚能力增强，光线会提前会聚，因此需将光屏靠近透镜，才能在光屏上得到清晰的像；
(4) 根据凸透镜成像规律，当物距远大于2倍焦距时，像距近似等于焦距，因此需让烛焰距离凸透镜足够远。但实际测量时，光屏上承接的像并非焦点处的最小最清晰像，测量得到的像距略大于实际焦距，故测出来的焦距偏大。
【答案】
6.(1)点燃 (2)A (3)靠近 (4)足够远 偏大
【知识点】
凸透镜成像规律、光路可逆、焦距测量
【点评】
本题考查凸透镜成像实验的核心知识点，涵盖实验操作、成像规律应用、光路可逆及焦距测量，需结合规律逐步分析，是初中物理光学部分的基础综合题。
【难度系数】
0.5

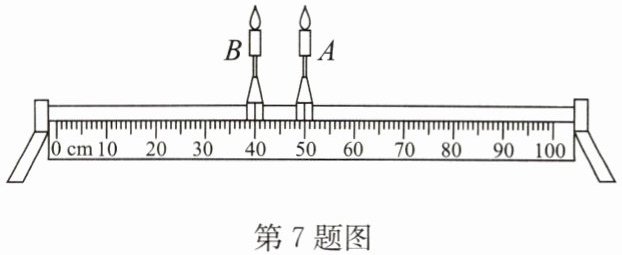

7.如图所示,用焦距为5 cm的凸透镜进行了如下实验操作:将蜡烛放在A处时,位于P处(图中未画出)的光屏上得到了清晰的缩小像;保持透镜位置不变,向左移动蜡烛至B处,再将光屏从P处移至另一位置得到清晰的放大像,则两次所成的像都是
倒立
(选填“正立”或“倒立”)的,P位于A的左
(选填“左”或“右”)侧,上述过程中光屏是向左
(选填“左”或“右”)侧移动的,透镜在光具座上的位置范围是30～35 cm
(用光具座上的刻度表示).答案
7.倒立 左 左 30～35 cm
解析
【分析】
要解决本题，需结合凸透镜成像规律：凸透镜成实像时像都是倒立的；当物距u＞2f时成倒立缩小实像，像距满足f＜v＜2f；当f＜u＜2f时成倒立放大实像，且物距减小，像距增大。需根据两次成像的物距、像距关系，分析像的特点、光屏位置及透镜范围。
【解析】
1. 实像特点：凸透镜成实像时，像均为倒立的，因此两次所成的像都是倒立的。
2. P的位置：蜡烛在A处成缩小像，此时物距u_A＞2f=10cm，像距v满足5cm＜v＜10cm；由于像与物在透镜两侧，蜡烛在透镜右侧，故像（P）在透镜左侧，而A位于50cm刻度处，因此P在A的左侧。
3. 光屏移动方向：蜡烛从A向左移到B，物距减小，根据“物近像远像变大”，像距增大；因像在透镜左侧，像距增大意味着像向左移动，故光屏向左侧移动。
4. 透镜位置范围：蜡烛在B处成放大像，需满足f＜u_B＜2f，u_B=40cm-L（L为透镜位置），代入f=5cm得：5＜40-L＜10，解得30cm＜L＜35cm，即透镜位置范围是30～35cm。
【答案】
倒立 左 左 30～35 cm
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，需结合物距、像距的变化分析，明确实像的特点及像与物的位置关系，难度适中。
【难度系数】
0.4
要解决本题，需结合凸透镜成像规律：凸透镜成实像时像都是倒立的；当物距u＞2f时成倒立缩小实像，像距满足f＜v＜2f；当f＜u＜2f时成倒立放大实像，且物距减小，像距增大。需根据两次成像的物距、像距关系，分析像的特点、光屏位置及透镜范围。
【解析】
1. 实像特点：凸透镜成实像时，像均为倒立的，因此两次所成的像都是倒立的。
2. P的位置：蜡烛在A处成缩小像，此时物距u_A＞2f=10cm，像距v满足5cm＜v＜10cm；由于像与物在透镜两侧，蜡烛在透镜右侧，故像（P）在透镜左侧，而A位于50cm刻度处，因此P在A的左侧。
3. 光屏移动方向：蜡烛从A向左移到B，物距减小，根据“物近像远像变大”，像距增大；因像在透镜左侧，像距增大意味着像向左移动，故光屏向左侧移动。
4. 透镜位置范围：蜡烛在B处成放大像，需满足f＜u_B＜2f，u_B=40cm-L（L为透镜位置），代入f=5cm得：5＜40-L＜10，解得30cm＜L＜35cm，即透镜位置范围是30～35cm。
【答案】
倒立 左 左 30～35 cm
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，需结合物距、像距的变化分析，明确实像的特点及像与物的位置关系，难度适中。
【难度系数】
0.4
