2026年课时练人民教育出版社九年级物理全一册人教版第150页答案
例2 小明同学在做探究通电螺线管外部的磁场分布实验时，在嵌入螺线管的纸板上均匀撒满细铁屑，并在螺线管的旁边放两个小磁针，如图所示。

(1)给螺线管通电并轻轻敲击纸板，观察
的排列情况。
(2)根据图中两个小磁针静止时N极的指向可知，通电螺线管的左端是
极。
(3)小明还想探究通电螺线管的磁极与电流的方向是否有关，接下来的操作是
。
。

答案

(1)铁屑
(2)N
(3)调换电源的正负极,改变电流方向,观察小磁针的偏转情况

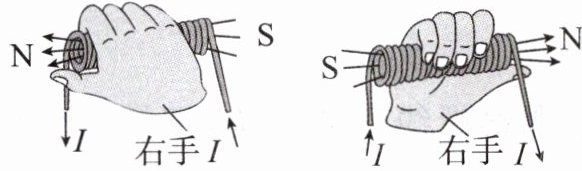

学习任务三 安培定则
安培定则:用
右
手握住螺线管,让四指指向螺线管中
电流
的方向,则拇指所指的那端就是螺线管的
N
极。如图所示。

答案

右 电流 N

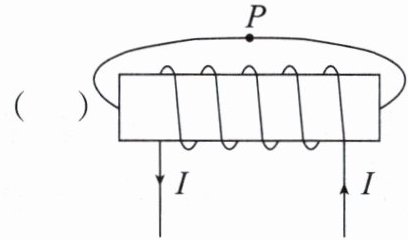

例3（无锡中考）请在图中的括号内标出通电螺线管左端的磁极，并在P点标出磁感线的方向。

答案


如图所示。

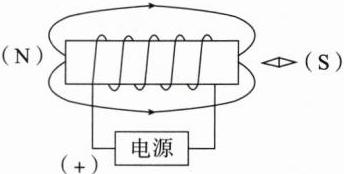

例4（内江中考）如图所示，小磁针静止在通电螺线管右侧，请根据图中磁感线的方向，在螺线管左端和小磁针右端的括号内标出极性（“N”或“S”），在电源左边的括号内标出极性（“＋”或“－”）。

答案


如图所示。
例5 根据如图所示的小磁针指向，画出通电螺线管的导线绕法。

答案


如图所示。

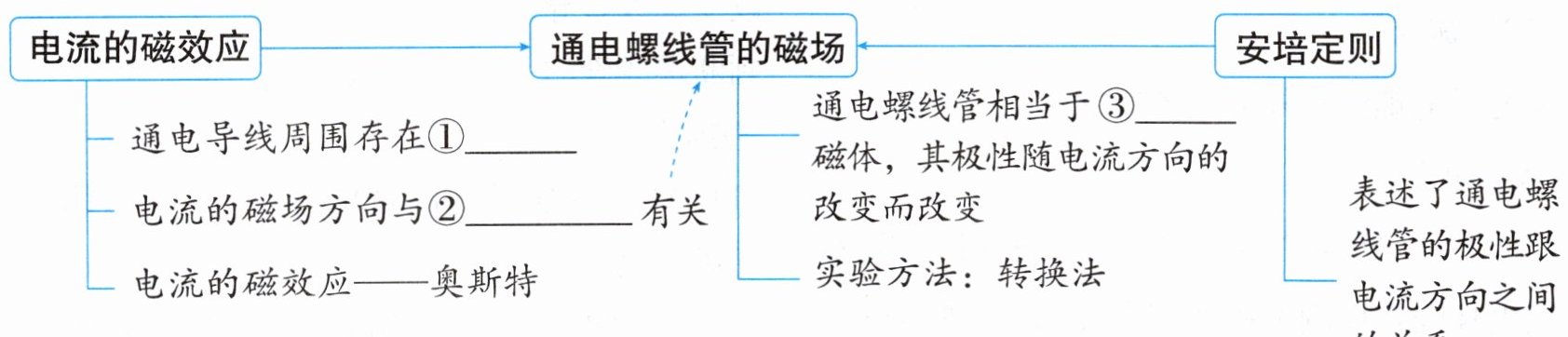

电流的磁效应
通电导线周围存在①
磁场

电流的磁场方向与②
电流的方向
有关
电流的磁效应——奥斯特
通电螺线管的磁场
通电螺线管相当于③
条形
磁体，其极性随电流方向的改变而改变
实验方法：转换法
安培定则
表述了通电螺线管的极性跟电流方向之间的关系

答案

①磁场
②电流的方向
③条形
