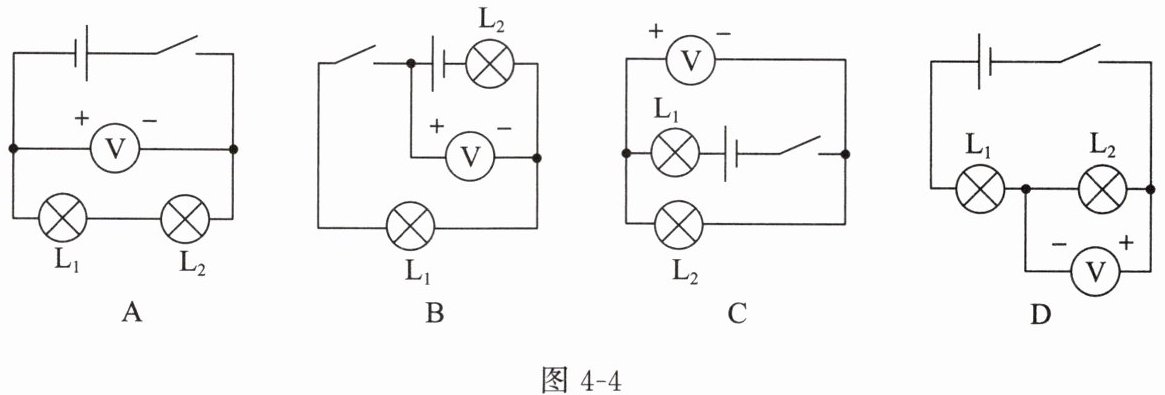

3. 如图4-4所示，要想测出灯泡$\mathrm{L}_2$两端的电压，电路连接正确的是()。 图4-4

D

解：根据电压表的使用规则，电压表应并联在被测用电器两端，且电流需从正接线柱流入、负接线柱流出：
选项A：电压表并联在电源两端，测量电源总电压，无法测出L₂两端电压，连接错误。
选项B：电压表并联在L₁两端，测量L₁的电压，且正负接线柱接反，连接错误。
选项C：电压表并联在L₂两端，但正负接线柱接反，连接错误。
选项D：电压表并联在L₂两端，电流从正接线柱流入、负接线柱流出，可正确测量L₂两端电压，连接正确。

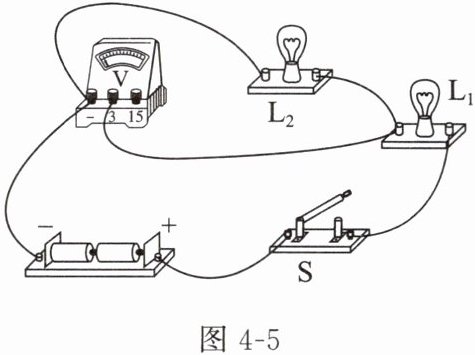

4. 小明在实验室中连接了如图4-5所示的电路，下列对此电路的认识正确的是()。


A.小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，电压表测$\mathrm{L}_2$两端的电压
B.小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，电压表测电源的电压
C.小灯泡$\mathrm{L}_1$被短路
D.小灯泡$\mathrm{L}_2$被短路

A

电流从电源正极流出，依次经过开关S、小灯泡$\mathrm{L}_1$、小灯泡$\mathrm{L}_2$，回到电源负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$为串联关系；电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压，电路中不存在灯泡被短路的情况，只有A选项描述正确。

5. 关于电流表和电压表的使用，下列说法错误的是()。

A.使用前都应先检查指针是否指零，若没有则需将指针调至零刻度线处
B.电流表串联在待测电路中，电压表并联在待测元件两端
C.绝不允许把电压表直接连接到电源的两极上
D.被测值的大小不能超出电表的量程

C

逐一分析选项：A选项，电流表和电压表使用前都需要先检查指针是否指零，未指零时要调至零刻度线，该说法正确；B选项，电流表的使用规则是串联在待测电路中，电压表的使用规则是并联在待测元件两端，该说法正确；C选项，电压表内阻很大，可以直接连接到电源两极上测量电源电压，该说法错误；D选项，为保护电表，被测值的大小不能超出电表的量程，该说法正确。因此错误的是C。

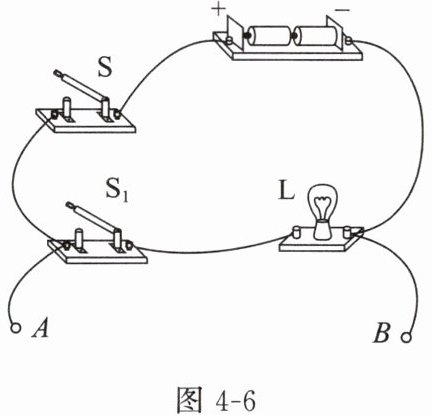

6. 如图4-6所示的电路中有A、B两个线头，下列说法不正确的是()。

A. 不连接A、B两个线头，两个开关都闭合时灯泡L才能亮
B. 测量通过灯泡L的电流时，电流表不能接在A、B之间
C. 在A、B之间接电压表，只闭合开关S，电压表无示数
D. 在A、B之间接另一灯泡，则两灯泡是并联的

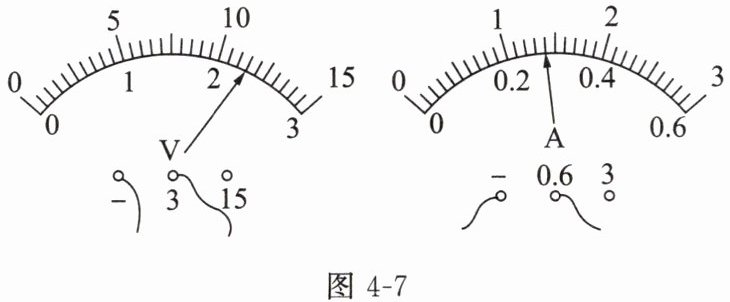

7. 如图4-7所示，电压表的示数为V，电流表的示数为A。

图4-7
8. 笑笑和同学们在练习使用电压表时进行了如下实验。

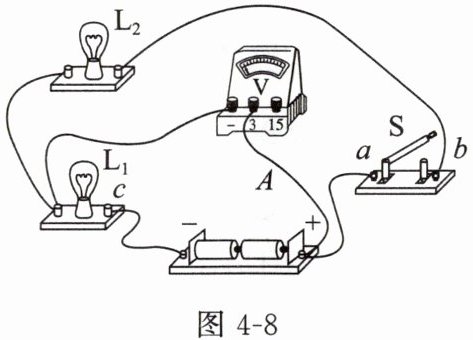

(1)图4-8是笑笑刚连接好的电路，电压表此时测量的是灯泡两端的电压。

图4-8
(2)同组的同学认为这个电路开关断开时电压表已有示数，这样的设计是不合理的，应该将导线A接电源的那端改接到(选填“a”“b”或“c”)。
(3)实验中所用的两个灯泡的规格相同，改接后，闭合开关S，只有一个灯泡亮，若电压表的示数大于2 V，则亮的灯泡是。

解：
6. 逐个分析选项：
A. 不连接A、B两个线头时，S和S1串联在电路中，只有两个开关都闭合，电路形成通路，灯泡L才能亮，该说法正确。
B. 若将电流表接在A、B之间，S1闭合时电流表会被S1短路，无法测量灯泡L的电流，因此测量通过灯泡L的电流时，电流表不能接在A、B之间，该说法正确。
C. 在A、B之间接电压表，只闭合开关S，断开S1时，电流路径为电源正极→S→电压表→灯泡L→电源负极，电压表串联在电路中，测量电源电压，电压表有示数，该说法错误。
D. 在A、B之间接另一灯泡后，电流从电源正极经S后分为两条独立支路，一条经过S1和新接入的灯泡，另一条经过灯泡L，两灯泡两端都直接连接电源两极，属于并联关系，该说法正确。
因此本题不正确的选项是C。
7. 电压表选用0~3V量程，分度值为0.1V，示数为$\boldsymbol{2.2}$V；电流表选用0~0.6A量程，分度值为0.02A，示数为$\boldsymbol{0.28}$A。
8. (1) 电压表并联在灯泡L2两端，此时测量的是灯泡$\boldsymbol{L_2}$两端的电压。
(2) 将导线A接电源的那端改接到$\boldsymbol{a}$，开关断开时电压表所在电路断路，电压表无示数，符合设计要求。
(3) 两节干电池总电压为3V，两灯泡规格相同，串联时正常工作每个灯泡分压1.5V。闭合开关S后只有一个灯泡亮，且电压表示数大于2V，说明L1短路，亮的灯泡是$\boldsymbol{L_2}$。
