5.关于生活中的一些电路连接方式，下列判断错误的是（
A.道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B.家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的
C.装扮节日气氛的一串小彩灯，其中一个小彩灯坏了，其他小彩灯都不亮，这串小彩灯是串联的
D.楼道中的声控灯只有在光线较暗并且有声音时才能亮，因此声控开关、光控开关及灯是串联的
A
）。A.道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B.家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的
C.装扮节日气氛的一串小彩灯，其中一个小彩灯坏了，其他小彩灯都不亮，这串小彩灯是串联的
D.楼道中的声控灯只有在光线较暗并且有声音时才能亮，因此声控开关、光控开关及灯是串联的
答案
5.A
解析
【分析】
要判断各电路的连接方式，需依据串并联电路的核心特点：串联电路中各用电器互相影响（一个损坏则全部不工作），并联电路中各用电器独立工作（互不影响）。同时注意“同时亮灭”可能是干路开关控制，并非一定是串联。需逐一分析选项，找出错误判断。
【解析】
根据串并联电路特点分析各选项：
1. 选项A：道路旁的路灯，若某一盏损坏，其他路灯仍能正常工作（互不影响），说明它们是并联的；“同时亮、同时灭”是因为总开关在干路控制整个电路，并非串联，故A判断错误。
2. 选项B：家庭电路中，电视机与照明灯工作互不影响，符合并联电路“各用电器独立工作”的特点，故B判断正确。
3. 选项C：节日小彩灯中，一个损坏则其他都不亮，说明各小彩灯互相影响，符合串联电路特点，故C判断正确。
4. 选项D：楼道声控灯需同时满足“光线暗”和“有声音”两个条件才亮，说明声控开关、光控开关需同时闭合，因此三者是串联的，故D判断正确。
综上，判断错误的是A选项。
【答案】
A
【知识点】
电路的串联和并联、家庭电路连接
【点评】
本题结合生活实例考查串并联电路的判断，需区分“同时亮灭”的表象与电路实际连接方式，核心是掌握串并联电路“是否互相影响”的本质区别，属于基础应用类题目。
【难度系数】
0.5
要判断各电路的连接方式，需依据串并联电路的核心特点：串联电路中各用电器互相影响（一个损坏则全部不工作），并联电路中各用电器独立工作（互不影响）。同时注意“同时亮灭”可能是干路开关控制，并非一定是串联。需逐一分析选项，找出错误判断。
【解析】
根据串并联电路特点分析各选项：
1. 选项A：道路旁的路灯，若某一盏损坏，其他路灯仍能正常工作（互不影响），说明它们是并联的；“同时亮、同时灭”是因为总开关在干路控制整个电路，并非串联，故A判断错误。
2. 选项B：家庭电路中，电视机与照明灯工作互不影响，符合并联电路“各用电器独立工作”的特点，故B判断正确。
3. 选项C：节日小彩灯中，一个损坏则其他都不亮，说明各小彩灯互相影响，符合串联电路特点，故C判断正确。
4. 选项D：楼道声控灯需同时满足“光线暗”和“有声音”两个条件才亮，说明声控开关、光控开关需同时闭合，因此三者是串联的，故D判断正确。
综上，判断错误的是A选项。
【答案】
A
【知识点】
电路的串联和并联、家庭电路连接
【点评】
本题结合生活实例考查串并联电路的判断，需区分“同时亮灭”的表象与电路实际连接方式，核心是掌握串并联电路“是否互相影响”的本质区别，属于基础应用类题目。
【难度系数】
0.5

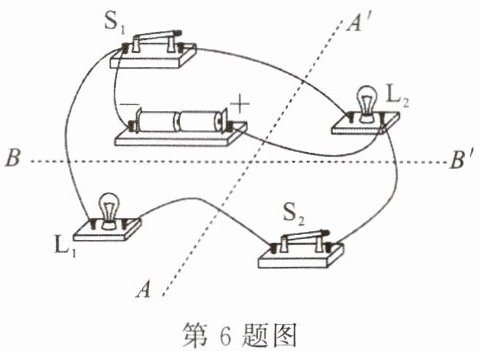

6. 关于如图所示的电路，下列说法正确的是(
A.开关 S₁ 控制整个电路
B.开关 S₂ 控制灯泡 L₂
C.沿 AA'固定一个不透光的挡板，灯泡 L₁ 能显示操控开关 S₂ 的人所发的特定信息
D.沿 BB'固定一个不透光的挡板，灯泡 L₁ 能显示操控开关 S₁ 的人所发的特定信息
第6题图 第7题图
C
)。A.开关 S₁ 控制整个电路
B.开关 S₂ 控制灯泡 L₂
C.沿 AA'固定一个不透光的挡板，灯泡 L₁ 能显示操控开关 S₂ 的人所发的特定信息
D.沿 BB'固定一个不透光的挡板，灯泡 L₁ 能显示操控开关 S₁ 的人所发的特定信息
第6题图 第7题图
答案
6.C
解析
【分析】
首先分析电路结构：该电路中灯泡$L_1$与$L_2$并联，开关$S_1$在$L_2$的支路上，仅控制$L_2$；开关$S_2$在$L_1$的支路上，仅控制$L_1$。再逐一分析选项：
选项A：$S_1$仅控制$L_2$，无法控制整个电路，错误。
选项B：$S_2$控制$L_1$，不是$L_2$，错误。
选项C：沿$AA'$固定不透光挡板时，$S_2$与$L_1$的支路未被切断，操控$S_2$时，$L_1$会随$S_2$的通断亮灭，因此$L_1$能显示操控$S_2$的信息，正确。
选项D：沿$BB'$固定挡板时，$S_1$控制$L_2$，其通断不影响$L_1$，$L_1$无法显示操控$S_1$的信息，错误。
【解析】
1. 明确电路连接：$L_1$与$L_2$并联，$S_1$为$L_2$支路开关，$S_2$为$L_1$支路开关。
2. 分析各选项：
A选项：$S_1$仅控制$L_2$，不能控制整个电路，排除。
B选项：$S_2$控制$L_1$，不控制$L_2$，排除。
C选项：沿$AA'$放置挡板，$S_2$与$L_1$的支路仍连通，操控$S_2$时，$L_1$随$S_2$的通断变化，因此$L_1$能显示操控$S_2$的信息，正确。
D选项：沿$BB'$放置挡板，$S_1$仅控制$L_2$，其通断不影响$L_1$，$L_1$无法显示操控$S_1$的信息，排除。
【答案】
C
【知识点】
并联电路、开关的作用
【点评】
本题考查并联电路的开关控制规律，需先理清电路的连接方式和开关的控制对象，再结合挡板对电路的影响分析选项，属于基础电路分析题。
【难度系数】
0.5
首先分析电路结构：该电路中灯泡$L_1$与$L_2$并联，开关$S_1$在$L_2$的支路上，仅控制$L_2$；开关$S_2$在$L_1$的支路上，仅控制$L_1$。再逐一分析选项：
选项A：$S_1$仅控制$L_2$，无法控制整个电路，错误。
选项B：$S_2$控制$L_1$，不是$L_2$，错误。
选项C：沿$AA'$固定不透光挡板时，$S_2$与$L_1$的支路未被切断，操控$S_2$时，$L_1$会随$S_2$的通断亮灭，因此$L_1$能显示操控$S_2$的信息，正确。
选项D：沿$BB'$固定挡板时，$S_1$控制$L_2$，其通断不影响$L_1$，$L_1$无法显示操控$S_1$的信息，错误。
【解析】
1. 明确电路连接：$L_1$与$L_2$并联，$S_1$为$L_2$支路开关，$S_2$为$L_1$支路开关。
2. 分析各选项：
A选项：$S_1$仅控制$L_2$，不能控制整个电路，排除。
B选项：$S_2$控制$L_1$，不控制$L_2$，排除。
C选项：沿$AA'$放置挡板，$S_2$与$L_1$的支路仍连通，操控$S_2$时，$L_1$随$S_2$的通断变化，因此$L_1$能显示操控$S_2$的信息，正确。
D选项：沿$BB'$放置挡板，$S_1$仅控制$L_2$，其通断不影响$L_1$，$L_1$无法显示操控$S_1$的信息，排除。
【答案】
C
【知识点】
并联电路、开关的作用
【点评】
本题考查并联电路的开关控制规律，需先理清电路的连接方式和开关的控制对象，再结合挡板对电路的影响分析选项，属于基础电路分析题。
【难度系数】
0.5

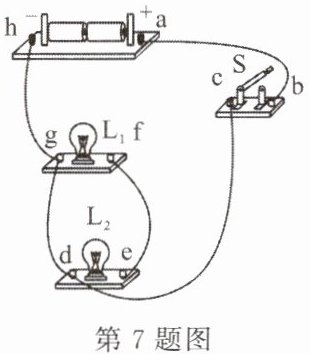

7.在某次实验探究活动中，王同学连接的电路如图所示，各元件完好。下列实验现象分析正确的是（
A.将连接c、d的导线改接到c、e间，开关S闭合后，两灯均发光
B.将连接d、g的导线拆除，开关S闭合后，只有一个灯发光
C.将连接d、g的导线改接到d、e间，开关S闭合后，两灯均发光
D.开关S闭合后，灯泡$L_1$和$L_2$并联，只有一个灯发光
A
）。A.将连接c、d的导线改接到c、e间，开关S闭合后，两灯均发光
B.将连接d、g的导线拆除，开关S闭合后，只有一个灯发光
C.将连接d、g的导线改接到d、e间，开关S闭合后，两灯均发光
D.开关S闭合后，灯泡$L_1$和$L_2$并联，只有一个灯发光
答案
7.A
解析
【分析】首先理清原电路的导线连接：电源正极a经开关S的b、接线柱c，原c与L₂左端d相连；L₂右端e与L₁右端f相连，L₁左端g与电源负极h相连，且L₂左端d还与L₁左端g相连。分析选项时，需明确导线改接后电流的路径，判断各用电器是否有电流通过。
【解析】逐个分析选项：
A选项：将连接c、d的导线改接到c、e间，开关S闭合后，电流路径为：电源+→a→b→S→c→e。此时L₂的两端（e接c即电源正极，d接g即电源负极）有电压，L₁的两端（f接e即电源正极，g接电源负极）有电压，两灯均有电流通过，均发光，A正确；
B选项：拆除连接d、g的导线，开关闭合后，电流路径为：电源+→a→b→S→c→d→L₂→e→L₁→g→电源-，L₁和L₂串联，两灯均发光，B错误；
C选项：将连接d、g的导线改接到d、e间，开关闭合后，L₂的两端被导线（d-e）短路，电流不经过L₂，只有L₁接入电路发光，C错误；
D选项：开关S闭合后，L₁和L₂并联，电流分别经L₁和L₂回到电源负极，两灯均发光，D错误。
【答案】A
【知识点】电路连接、电路路径判断
【点评】本题考查电路的连接方式及电流路径的分析，需准确判断导线改接后各用电器的工作状态，属于基础电路分析题。
【难度系数】0.5
【解析】逐个分析选项：
A选项：将连接c、d的导线改接到c、e间，开关S闭合后，电流路径为：电源+→a→b→S→c→e。此时L₂的两端（e接c即电源正极，d接g即电源负极）有电压，L₁的两端（f接e即电源正极，g接电源负极）有电压，两灯均有电流通过，均发光，A正确；
B选项：拆除连接d、g的导线，开关闭合后，电流路径为：电源+→a→b→S→c→d→L₂→e→L₁→g→电源-，L₁和L₂串联，两灯均发光，B错误；
C选项：将连接d、g的导线改接到d、e间，开关闭合后，L₂的两端被导线（d-e）短路，电流不经过L₂，只有L₁接入电路发光，C错误；
D选项：开关S闭合后，L₁和L₂并联，电流分别经L₁和L₂回到电源负极，两灯均发光，D错误。
【答案】A
【知识点】电路连接、电路路径判断
【点评】本题考查电路的连接方式及电流路径的分析，需准确判断导线改接后各用电器的工作状态，属于基础电路分析题。
【难度系数】0.5

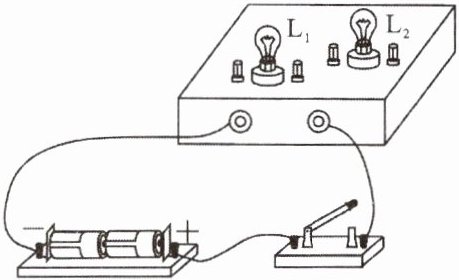

8. 如图,暗盒中的两个灯泡$\mathrm{L}_1$和$\mathrm{L}_2$连接在同一电路中,闭合开关两灯均发光,下列现象可以判断两灯一定并联的是(
A.两个灯的亮度相同
B.断开开关,两灯均熄灭
C.取下一只灯泡,另一只灯泡不发光
D.取下一只灯泡,另一只灯泡仍发光
D
)。A.两个灯的亮度相同
B.断开开关,两灯均熄灭
C.取下一只灯泡,另一只灯泡不发光
D.取下一只灯泡,另一只灯泡仍发光
答案
8.D
解析
【分析】要判断两灯是否为并联，需明确串联和并联电路的核心工作特点：串联电路中各用电器互相影响，一个用电器断开（或取下），其他用电器都无法工作；并联电路中各用电器独立工作、互不影响，一个用电器断开，其他用电器仍能正常工作。接下来逐一分析选项，排除不符合并联特点的选项，找到正确答案。
【解析】
选项A：灯泡亮度由实际功率决定，若两灯规格相同，串联时电流相同，根据$P=I^2R$，实际功率相同，亮度一致；并联时电压相同，若规格相同，根据$P=\frac{U^2}{R}$，实际功率也相同，因此亮度相同无法区分串联和并联，A错误。
选项B：若开关接在串联电路的干路，或并联电路的干路，断开开关后两灯都会熄灭，无法据此判断电路连接方式，B错误。
选项C：取下一只灯泡，另一只不发光，说明两灯互相影响，符合串联电路的特点，属于串联，不是并联，C错误。
选项D：取下一只灯泡，另一只仍发光，说明两灯工作时互不影响，符合并联电路的特点，可判断为并联，D正确。
【答案】D
【知识点】串联与并联电路的特点
【点评】本题考查串并联电路的区分，需掌握串并联电路中用电器的工作特性，通过实验现象判断电路连接方式，属于基础题型。
【难度系数】0.5
【解析】
选项A：灯泡亮度由实际功率决定，若两灯规格相同，串联时电流相同，根据$P=I^2R$，实际功率相同，亮度一致；并联时电压相同，若规格相同，根据$P=\frac{U^2}{R}$，实际功率也相同，因此亮度相同无法区分串联和并联，A错误。
选项B：若开关接在串联电路的干路，或并联电路的干路，断开开关后两灯都会熄灭，无法据此判断电路连接方式，B错误。
选项C：取下一只灯泡，另一只不发光，说明两灯互相影响，符合串联电路的特点，属于串联，不是并联，C错误。
选项D：取下一只灯泡，另一只仍发光，说明两灯工作时互不影响，符合并联电路的特点，可判断为并联，D正确。
【答案】D
【知识点】串联与并联电路的特点
【点评】本题考查串并联电路的区分，需掌握串并联电路中用电器的工作特性，通过实验现象判断电路连接方式，属于基础题型。
【难度系数】0.5
9. 关于如图所示的电路，下列说法错误的是（
A.$\mathrm{S}_1$ 和 $\mathrm{S}_2$ 均断开时，$\mathrm{L}_1$、$\mathrm{L}_2$ 与 $\mathrm{L}_3$ 串联
B.$\mathrm{S}_1$ 闭合，$\mathrm{S}_2$ 断开时，$\mathrm{L}_1$、$\mathrm{L}_2$ 被短路，电路中只有 $\mathrm{L}_3$ 亮
C.$\mathrm{S}_1$ 和 $\mathrm{S}_2$ 均闭合时，电路中只有 $\mathrm{L}_2$ 亮
D.$\mathrm{S}_2$ 闭合，$\mathrm{S}_1$ 断开时，$\mathrm{L}_2$、$\mathrm{L}_3$ 被短路，电路中只有 $\mathrm{L}_1$ 亮
C
）。A.$\mathrm{S}_1$ 和 $\mathrm{S}_2$ 均断开时，$\mathrm{L}_1$、$\mathrm{L}_2$ 与 $\mathrm{L}_3$ 串联
B.$\mathrm{S}_1$ 闭合，$\mathrm{S}_2$ 断开时，$\mathrm{L}_1$、$\mathrm{L}_2$ 被短路，电路中只有 $\mathrm{L}_3$ 亮
C.$\mathrm{S}_1$ 和 $\mathrm{S}_2$ 均闭合时，电路中只有 $\mathrm{L}_2$ 亮
D.$\mathrm{S}_2$ 闭合，$\mathrm{S}_1$ 断开时，$\mathrm{L}_2$、$\mathrm{L}_3$ 被短路，电路中只有 $\mathrm{L}_1$ 亮
答案
9.C
解析
【分析】要判断电路中用电器的工作情况，需根据开关的通断确定电流路径，明确各用电器的连接方式，以及是否发生短路。逐个分析每个选项对应的开关状态下的电流走向，找出错误选项。
【解析】
选项A：当$\mathrm{S}_1$和$\mathrm{S}_2$均断开时，电流从电源正极出发，依次经过$\mathrm{L}_3$、$\mathrm{L}_2$、$\mathrm{L}_1$，回到电源负极，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联，该说法正确。
选项B：当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{S}_1$闭合使$\mathrm{L}_1$、$\mathrm{L}_2$的两端被导线连通，$\mathrm{L}_1$、$\mathrm{L}_2$被短路；电流从电源正极出发，经$\mathrm{L}_3$、$\mathrm{S}_1$回到电源负极，只有$\mathrm{L}_3$发光，该说法正确。
选项C：当$\mathrm{S}_1$和$\mathrm{S}_2$均闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的两端均分别接电源正负极，三个灯并联，均发光，并非只有$\mathrm{L}_2$亮，该说法错误。
选项D：当$\mathrm{S}_2$闭合、$\mathrm{S}_1$断开时，$\mathrm{S}_1$断开使$\mathrm{L}_2$、$\mathrm{L}_3$的下端无法连通电源负极，$\mathrm{L}_2$、$\mathrm{L}_3$被短路；电流从电源正极出发，经$\mathrm{S}_2$、$\mathrm{L}_1$回到电源负极，只有$\mathrm{L}_1$发光，该说法正确。
综上，错误的是选项C。
【答案】C
【知识点】串联电路、并联电路、短路
【点评】本题考查电路连接方式的判断，关键是根据开关状态分析电流路径，明确用电器的连接情况，需注意短路对用电器的影响。
【难度系数】0.5
【解析】
选项A：当$\mathrm{S}_1$和$\mathrm{S}_2$均断开时，电流从电源正极出发，依次经过$\mathrm{L}_3$、$\mathrm{L}_2$、$\mathrm{L}_1$，回到电源负极，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联，该说法正确。
选项B：当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{S}_1$闭合使$\mathrm{L}_1$、$\mathrm{L}_2$的两端被导线连通，$\mathrm{L}_1$、$\mathrm{L}_2$被短路；电流从电源正极出发，经$\mathrm{L}_3$、$\mathrm{S}_1$回到电源负极，只有$\mathrm{L}_3$发光，该说法正确。
选项C：当$\mathrm{S}_1$和$\mathrm{S}_2$均闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的两端均分别接电源正负极，三个灯并联，均发光，并非只有$\mathrm{L}_2$亮，该说法错误。
选项D：当$\mathrm{S}_2$闭合、$\mathrm{S}_1$断开时，$\mathrm{S}_1$断开使$\mathrm{L}_2$、$\mathrm{L}_3$的下端无法连通电源负极，$\mathrm{L}_2$、$\mathrm{L}_3$被短路；电流从电源正极出发，经$\mathrm{S}_2$、$\mathrm{L}_1$回到电源负极，只有$\mathrm{L}_1$发光，该说法正确。
综上，错误的是选项C。
【答案】C
【知识点】串联电路、并联电路、短路
【点评】本题考查电路连接方式的判断，关键是根据开关状态分析电流路径，明确用电器的连接情况，需注意短路对用电器的影响。
【难度系数】0.5
