1. 下列材料中,适合做测电笔笔尖的是（
A.塑料
B.陶瓷
C.玻璃
D.金属
D
）。A.塑料
B.陶瓷
C.玻璃
D.金属
答案
1. D
解析
【分析】要解决这道题，需先明确测电笔笔尖的功能：测电笔工作时需要电流通过笔尖形成回路，因此笔尖必须是能导电的材料（导体）。接着分析各选项材料的导电性：塑料、陶瓷、玻璃都是绝缘体，不能导电；金属是导体，符合要求，所以选D。
【解析】测电笔的工作原理是：当笔尖接触带电体（如火线）时，电流会经笔尖、内部电阻、氖管，再通过人体、大地形成闭合回路，使氖管发光。因此，笔尖需为导体才能传导电流。选项中，A塑料、B陶瓷、C玻璃均为绝缘体，无法导电；D金属属于导体，适合做测电笔笔尖，故答案为D。
【答案】D
【知识点】导体与绝缘体；测电笔的使用
【点评】本题考查测电笔的材料特性，结合导体和绝缘体的基本概念即可解答，属于电学基础题，难度较低。
【难度系数】0.8
【解析】测电笔的工作原理是：当笔尖接触带电体（如火线）时，电流会经笔尖、内部电阻、氖管，再通过人体、大地形成闭合回路，使氖管发光。因此，笔尖需为导体才能传导电流。选项中，A塑料、B陶瓷、C玻璃均为绝缘体，无法导电；D金属属于导体，适合做测电笔笔尖，故答案为D。
【答案】D
【知识点】导体与绝缘体；测电笔的使用
【点评】本题考查测电笔的材料特性，结合导体和绝缘体的基本概念即可解答，属于电学基础题，难度较低。
【难度系数】0.8

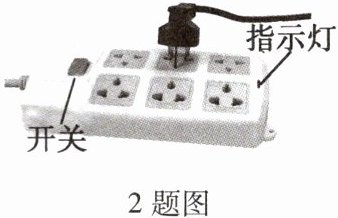

2.如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是 （
A.插线板上指示灯和插孔是串联关系
B.开关闭合时用测电笔接触任一插孔，测电笔的氖管都会发光
C.插线板电线的绝缘皮破损，仍能安全使用
D.插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
D
）。A.插线板上指示灯和插孔是串联关系
B.开关闭合时用测电笔接触任一插孔，测电笔的氖管都会发光
C.插线板电线的绝缘皮破损，仍能安全使用
D.插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
答案
2. D
解析
【分析】
本题考查家庭电路的相关知识，需结合串并联电路特点、测电笔使用规则、安全用电原则逐一分析选项。根据题意，开关同时控制指示灯和插孔，且指示灯损坏时插孔仍能工作，说明指示灯与插孔为并联，开关在干路。
【解析】
选项A：若指示灯和插孔串联，指示灯损坏时电路断路，插孔无法工作，但题目中指示灯损坏时开关闭合插孔仍能供电，因此二者是并联关系，A错误。
选项B：测电笔仅接触火线时氖管发光，插孔分为火线孔和零线孔，接触零线孔时氖管不发光，B错误。
选项C：电线绝缘皮破损易引发漏电事故，存在安全隐患，不能继续使用，C错误。
选项D：插线板有额定的最大允许电流，多个用电器同时工作时总电流不能超过该最大值，否则会导致插线板过载，引发危险，D正确。
【答案】
D
【知识点】
家庭电路连接、安全用电、串并联电路判断
【点评】
本题以生活中常见的插线板为载体，考查家庭电路的基础常识，将物理知识与生活实际结合，难度适中，有助于学生理解物理知识在生活中的应用。
【难度系数】
0.6
本题考查家庭电路的相关知识，需结合串并联电路特点、测电笔使用规则、安全用电原则逐一分析选项。根据题意，开关同时控制指示灯和插孔，且指示灯损坏时插孔仍能工作，说明指示灯与插孔为并联，开关在干路。
【解析】
选项A：若指示灯和插孔串联，指示灯损坏时电路断路，插孔无法工作，但题目中指示灯损坏时开关闭合插孔仍能供电，因此二者是并联关系，A错误。
选项B：测电笔仅接触火线时氖管发光，插孔分为火线孔和零线孔，接触零线孔时氖管不发光，B错误。
选项C：电线绝缘皮破损易引发漏电事故，存在安全隐患，不能继续使用，C错误。
选项D：插线板有额定的最大允许电流，多个用电器同时工作时总电流不能超过该最大值，否则会导致插线板过载，引发危险，D正确。
【答案】
D
【知识点】
家庭电路连接、安全用电、串并联电路判断
【点评】
本题以生活中常见的插线板为载体，考查家庭电路的基础常识，将物理知识与生活实际结合，难度适中，有助于学生理解物理知识在生活中的应用。
【难度系数】
0.6

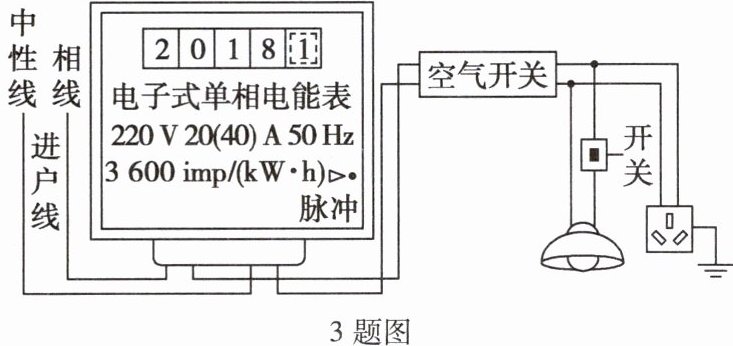

3. 如图所示是小刘家新建楼房的部分配电系统图,下列分析正确的是 (
A.控制电灯的开关安装在了中性线上
B.电能表指示灯闪烁7200次,表示消耗了2.0 kW·h的电能
C.电路正常工作时,用测电笔插入插座的左孔,氖管会发光
D.上月末电能表示数如图,本月用电100度,则本月末电能表示数是2028.1
B
)。A.控制电灯的开关安装在了中性线上
B.电能表指示灯闪烁7200次,表示消耗了2.0 kW·h的电能
C.电路正常工作时,用测电笔插入插座的左孔,氖管会发光
D.上月末电能表示数如图,本月用电100度,则本月末电能表示数是2028.1
答案
3. B
解析
【分析】
本题考查家庭电路相关知识，需结合家庭电路连接规则、电能表参数含义、测电笔使用方法等知识点逐一分析选项，判断对错。
【解析】
选项A：家庭电路中，控制电灯的开关应接在相线（火线）上，断开开关时可切断电灯与火线的连接，避免触电。图中开关接在中性线（零线）上，故A错误。
选项B：电能表参数“3600 imp/(kW·h)”表示每消耗1 kW·h电能，指示灯闪烁3600次。则指示灯闪烁7200次时，消耗的电能为：$ W=\frac{7200\ \mathrm{imp}}{3600\ \mathrm{imp/(kW·h)}}=2\ \mathrm{kW·h} $，故B正确。
选项C：插座遵循“左零右火”接线规则，左孔为中性线（零线），测电笔插入零线孔时氖管不发光，插入火线孔时才发光，故C错误。
选项D：上月末电能表示数为2018.1 kW·h，本月用电100度（即100 kW·h），则本月末示数为$ 2018.1\ \mathrm{kW·h}+100\ \mathrm{kW·h}=2118.1\ \mathrm{kW·h} $，并非2028.1，故D错误。
【答案】
B
【知识点】
家庭电路连接、电能表参数应用、测电笔使用
【点评】
本题围绕家庭电路的基础知识点命题，涵盖开关接线、电能表读数、插座接线等核心内容，是家庭电路部分的典型基础题型，需准确掌握各知识点细节即可正确解答。
【难度系数】
0.7
本题考查家庭电路相关知识，需结合家庭电路连接规则、电能表参数含义、测电笔使用方法等知识点逐一分析选项，判断对错。
【解析】
选项A：家庭电路中，控制电灯的开关应接在相线（火线）上，断开开关时可切断电灯与火线的连接，避免触电。图中开关接在中性线（零线）上，故A错误。
选项B：电能表参数“3600 imp/(kW·h)”表示每消耗1 kW·h电能，指示灯闪烁3600次。则指示灯闪烁7200次时，消耗的电能为：$ W=\frac{7200\ \mathrm{imp}}{3600\ \mathrm{imp/(kW·h)}}=2\ \mathrm{kW·h} $，故B正确。
选项C：插座遵循“左零右火”接线规则，左孔为中性线（零线），测电笔插入零线孔时氖管不发光，插入火线孔时才发光，故C错误。
选项D：上月末电能表示数为2018.1 kW·h，本月用电100度（即100 kW·h），则本月末示数为$ 2018.1\ \mathrm{kW·h}+100\ \mathrm{kW·h}=2118.1\ \mathrm{kW·h} $，并非2028.1，故D错误。
【答案】
B
【知识点】
家庭电路连接、电能表参数应用、测电笔使用
【点评】
本题围绕家庭电路的基础知识点命题，涵盖开关接线、电能表读数、插座接线等核心内容，是家庭电路部分的典型基础题型，需准确掌握各知识点细节即可正确解答。
【难度系数】
0.7

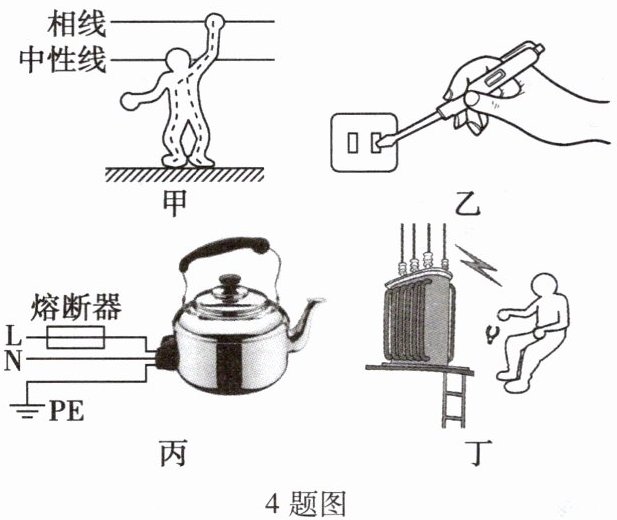

4.掌握安全用电常识,是当代每个公民必备的素养。图中符合安全用电原则的是（
A.图甲中,站在地上的人用手去接触裸露的相线
B.图乙中,手握住测电笔笔尖金属体去检验插座中的相线
C.图丙中,电水壶的外壳与保护线相连接
D.图丁中,小孩靠近高压设备嬉戏、玩耍
C
）。A.图甲中,站在地上的人用手去接触裸露的相线
B.图乙中,手握住测电笔笔尖金属体去检验插座中的相线
C.图丙中,电水壶的外壳与保护线相连接
D.图丁中,小孩靠近高压设备嬉戏、玩耍
答案
4. C
解析
【分析】
本题考查安全用电的相关常识，解题思路是：逐一分析每个选项对应的用电行为，结合安全用电的原则（不接触低压带电体、不靠近高压带电体；测电笔的正确使用；有金属外壳用电器需接地等），判断是否符合安全要求。
【解析】
选项A：站在地上的人接触裸露的相线，人体与大地形成通路，会发生单线触电，不符合安全用电原则；
选项B：使用测电笔时，手必须接触笔尾金属体，若接触笔尖金属体，电流会通过人体形成通路，导致触电，不符合安全用电原则；
选项C：电水壶的金属外壳与保护线（PE线）连接，当用电器漏电时，电流会通过保护线导入大地，避免人体触电，符合安全用电原则；
选项D：靠近高压设备，容易发生高压电弧触电，不符合安全用电原则。
【答案】
C
【知识点】
安全用电原则、测电笔的使用、触电防护
【点评】
本题结合生活中的常见用电场景，考查学生对基础安全用电知识的掌握，属于识记类题目，难度适中，是初中物理安全用电部分的典型基础题。
【难度系数】
0.7
本题考查安全用电的相关常识，解题思路是：逐一分析每个选项对应的用电行为，结合安全用电的原则（不接触低压带电体、不靠近高压带电体；测电笔的正确使用；有金属外壳用电器需接地等），判断是否符合安全要求。
【解析】
选项A：站在地上的人接触裸露的相线，人体与大地形成通路，会发生单线触电，不符合安全用电原则；
选项B：使用测电笔时，手必须接触笔尾金属体，若接触笔尖金属体，电流会通过人体形成通路，导致触电，不符合安全用电原则；
选项C：电水壶的金属外壳与保护线（PE线）连接，当用电器漏电时，电流会通过保护线导入大地，避免人体触电，符合安全用电原则；
选项D：靠近高压设备，容易发生高压电弧触电，不符合安全用电原则。
【答案】
C
【知识点】
安全用电原则、测电笔的使用、触电防护
【点评】
本题结合生活中的常见用电场景，考查学生对基础安全用电知识的掌握，属于识记类题目，难度适中，是初中物理安全用电部分的典型基础题。
【难度系数】
0.7
5. 小军和姐姐为妈妈庆祝母亲节,他们用电饭锅蒸米饭,用电磁炉蒸鱼,开着油烟机炒菜,但启动电烤箱烤鸡时,家里的空气开关“跳闸”了,原因可能是
用电器的总功率过大
（选填“用电器的总功率过大”或“短路”）;小军决定不使用电烤箱了,于是他在手湿的情况下重新合上了空气开关,他的这个做法不符合
（选填“符合”或“不符合”）安全用电原则,原因是生活用水是导体,在手湿的情况下合上空气开关,易发生触电事故
。答案
5. 用电器的总功率过大 不符合 生活用水是导体,在手湿的情况下合上空气开关,易发生触电事故
解析
【分析】首先，家庭电路中空气开关跳闸的原因有两种：用电器总功率过大或短路。题目中原本已有电饭锅、电磁炉、油烟机工作，再启动电烤箱后跳闸，结合家庭电路电压恒定（220V），根据公式$P=UI$，总功率过大时电路电流会超过空气开关额定电流导致跳闸，而短路一般是接通瞬间跳闸，因此可判断跳闸原因；其次，安全用电要求不接触低压带电体，生活用水是导体，手湿时人体电阻减小，此时接触空气开关易触电，据此判断做法是否符合安全原则。
【解析】1. 空气开关跳闸原因：家庭电路电压$U=220V$不变，根据$P=UI$，当用电器总功率过大时，电路电流$I$会过大，超过空气开关额定电流，导致跳闸；若为短路，通常接通瞬间就跳闸，本题是启动电烤箱后跳闸，故原因是用电器的总功率过大。2. 安全用电判断：生活用水是导体，手湿时人体电阻变小，此时合上空气开关（接触低压带电体），易发生触电事故，因此该做法不符合安全用电原则。
【答案】用电器的总功率过大；不符合；生活用水是导体，在手湿的情况下合上空气开关，易发生触电事故
【知识点】家庭电路故障分析；安全用电原则
【点评】本题结合生活实际场景考查家庭电路跳闸原因和安全用电常识，注重知识的应用，难度不大，属于基础题。
【难度系数】0.7
【解析】1. 空气开关跳闸原因：家庭电路电压$U=220V$不变，根据$P=UI$，当用电器总功率过大时，电路电流$I$会过大，超过空气开关额定电流，导致跳闸；若为短路，通常接通瞬间就跳闸，本题是启动电烤箱后跳闸，故原因是用电器的总功率过大。2. 安全用电判断：生活用水是导体，手湿时人体电阻变小，此时合上空气开关（接触低压带电体），易发生触电事故，因此该做法不符合安全用电原则。
【答案】用电器的总功率过大；不符合；生活用水是导体，在手湿的情况下合上空气开关，易发生触电事故
【知识点】家庭电路故障分析；安全用电原则
【点评】本题结合生活实际场景考查家庭电路跳闸原因和安全用电常识，注重知识的应用，难度不大，属于基础题。
【难度系数】0.7

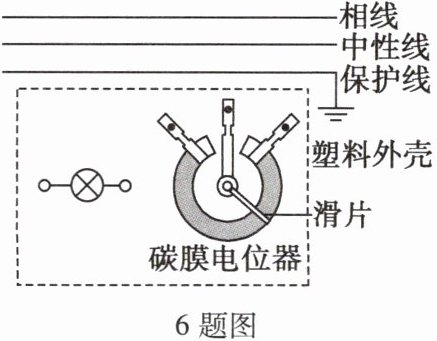

6.小明用碳膜电位器设计了一个可调亮度的电灯,为了安全,他把电路元件安装在塑料外壳内。请你根据安全用电的原则,帮他把各元件连入家庭电路中,要求滑片逆时针滑动时小灯泡变亮。
6题图
6题图
答案
如答图所示
解析
【分析】
要完成该电路连接，需结合安全用电原则和电位器的工作原理思考：首先，家庭电路中，控制用电器的元件应接在相线（火线）与用电器之间，保证断开时用电器不带电；其次，电位器通过改变接入电路的电阻丝长度调节电阻，要求滑片逆时针滑动时小灯泡变亮，说明此时电位器接入的电阻需减小，即接入的电阻丝长度变短。连接时需满足上述两点要求，同时保护线接塑料外壳保障安全。
【解析】
1. 安全用电要求：电位器（调节元件）接在相线与小灯泡之间，小灯泡另一端接中性线，避免小灯泡带电；
2. 电位器调节要求：将电位器的滑片端接相线，电位器的一个固定端接小灯泡，这样滑片逆时针滑动时，接入电路的电阻丝长度缩短，电阻减小，电路电流增大，小灯泡变亮；
3. 保护线接塑料外壳，确保外壳不带电，符合安全规范。
【答案】
如答图所示
【知识点】
家庭电路连接、电位器原理、安全用电
【点评】
本题将安全用电原则与电位器的实际应用结合，考查家庭电路的正确连接，需掌握基础的电路连接规则和滑动变阻器类元件的工作原理，属于中等难度的应用类题目。
【难度系数】
0.5
要完成该电路连接，需结合安全用电原则和电位器的工作原理思考：首先，家庭电路中，控制用电器的元件应接在相线（火线）与用电器之间，保证断开时用电器不带电；其次，电位器通过改变接入电路的电阻丝长度调节电阻，要求滑片逆时针滑动时小灯泡变亮，说明此时电位器接入的电阻需减小，即接入的电阻丝长度变短。连接时需满足上述两点要求，同时保护线接塑料外壳保障安全。
【解析】
1. 安全用电要求：电位器（调节元件）接在相线与小灯泡之间，小灯泡另一端接中性线，避免小灯泡带电；
2. 电位器调节要求：将电位器的滑片端接相线，电位器的一个固定端接小灯泡，这样滑片逆时针滑动时，接入电路的电阻丝长度缩短，电阻减小，电路电流增大，小灯泡变亮；
3. 保护线接塑料外壳，确保外壳不带电，符合安全规范。
【答案】
如答图所示
【知识点】
家庭电路连接、电位器原理、安全用电
【点评】
本题将安全用电原则与电位器的实际应用结合，考查家庭电路的正确连接，需掌握基础的电路连接规则和滑动变阻器类元件的工作原理，属于中等难度的应用类题目。
【难度系数】
0.5
