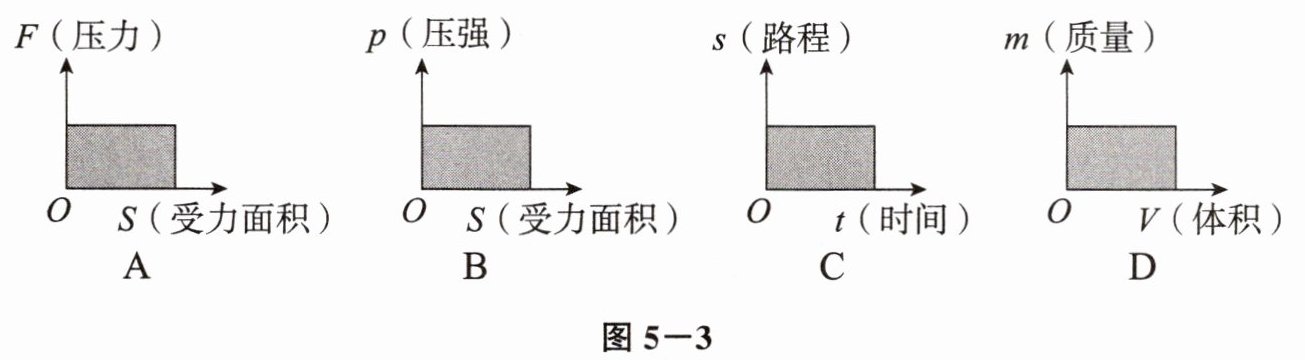

6. 物理中常用数学方法来表示某些量的关系。图5－3中能用阴影面积表示某一个物理量的是（
B
）。答案
6.B
解析
【分析】
要判断阴影面积是否对应某一物理量，需明确矩形面积为“纵轴物理量×横轴物理量”，再结合各选项的物理公式逐一分析：
1. 选项A：纵轴是压力F，横轴是受力面积S，阴影面积为F×S，无对应物理量，不符合要求；
2. 选项B：纵轴是压强p，横轴是受力面积S，根据压强公式$p=\frac{F}{S}$，可得$F=p×S$，阴影面积恰好等于压力F，是明确的物理量，符合要求；
3. 选项C：纵轴是路程s，横轴是时间t，阴影面积为s×t，无对应物理量，不符合要求；
4. 选项D：纵轴是质量m，横轴是体积V，阴影面积为m×V，无对应物理量，不符合要求。
因此答案为B。
【解析】
矩形面积等于纵轴物理量与横轴物理量的乘积，结合物理公式分析：
A选项：面积$=F×S$，无对应物理量，排除；
B选项：面积$=p×S$，由压强公式$p=\frac{F}{S}$，推导得$F=pS$，面积表示压力F，是物理量，符合；
C选项：面积$=s×t$，无对应物理量，排除；
D选项：面积$=m×V$，无对应物理量，排除。
故正确选项为B。
【答案】
B
【知识点】
压强公式、物理量的关系
【点评】
本题考查物理量与图像面积的对应关系，核心是结合物理公式分析面积的物理意义，属于基础应用类题目。
【难度系数】
0.5
要判断阴影面积是否对应某一物理量，需明确矩形面积为“纵轴物理量×横轴物理量”，再结合各选项的物理公式逐一分析：
1. 选项A：纵轴是压力F，横轴是受力面积S，阴影面积为F×S，无对应物理量，不符合要求；
2. 选项B：纵轴是压强p，横轴是受力面积S，根据压强公式$p=\frac{F}{S}$，可得$F=p×S$，阴影面积恰好等于压力F，是明确的物理量，符合要求；
3. 选项C：纵轴是路程s，横轴是时间t，阴影面积为s×t，无对应物理量，不符合要求；
4. 选项D：纵轴是质量m，横轴是体积V，阴影面积为m×V，无对应物理量，不符合要求。
因此答案为B。
【解析】
矩形面积等于纵轴物理量与横轴物理量的乘积，结合物理公式分析：
A选项：面积$=F×S$，无对应物理量，排除；
B选项：面积$=p×S$，由压强公式$p=\frac{F}{S}$，推导得$F=pS$，面积表示压力F，是物理量，符合；
C选项：面积$=s×t$，无对应物理量，排除；
D选项：面积$=m×V$，无对应物理量，排除。
故正确选项为B。
【答案】
B
【知识点】
压强公式、物理量的关系
【点评】
本题考查物理量与图像面积的对应关系，核心是结合物理公式分析面积的物理意义，属于基础应用类题目。
【难度系数】
0.5

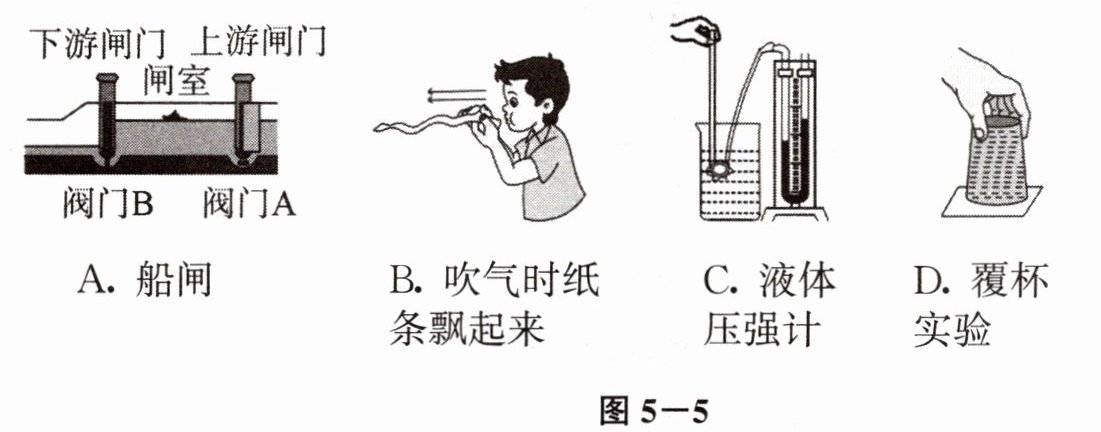

7. 图5－4为化学中常用的仪器胶头滴管。使用时捏住胶帽，将管口放入液体中后松开，液体就会自动进入玻璃管内。图5－5中的器材或情景中，主要利用这一原理的是（
图5－5
A.船闸
B.吹气时纸条飘起来
C.液体压强计
D.覆杯实验
D
）。图5－5
A.船闸
B.吹气时纸条飘起来
C.液体压强计
D.覆杯实验
答案
7.D
解析
【分析】首先明确胶头滴管的工作原理：使用时捏住胶帽排出管内空气，松开后管内气压小于外界大气压，液体在外界大气压作用下进入管内，利用的是大气压的作用。接下来分析各选项的原理：A选项船闸利用连通器原理；B选项吹气纸条飘起是流体压强与流速的关系；C选项液体压强计利用液体传递压强；D选项覆杯实验利用大气压，与胶头滴管原理相同。
【解析】胶头滴管的原理是大气压的应用：捏住胶帽时，排出滴管内的空气，将管口放入液体中松开后，滴管内气压减小，小于外界大气压，液体在外界大气压的作用下被压入滴管。对各选项逐一分析：A.船闸的工作原理是连通器，不符合题意；B.吹气时纸条飘起，是因为纸条上方空气流速大、压强小，下方压强大，产生向上的压力差，利用流体压强与流速的关系，不符合题意；C.液体压强计是利用液体能够传递压强，不符合题意；D.覆杯实验中，杯内装满水排出空气，纸片下方的大气压向上托住纸片，水不会流出，利用了大气压，与胶头滴管原理一致，符合题意。
【答案】D
【知识点】大气压的应用、连通器原理、流体压强与流速的关系
【点评】本题考查常见物理器材的工作原理，需要准确区分各原理的应用，属于基础题，难度适中。
【难度系数】0.4
【解析】胶头滴管的原理是大气压的应用：捏住胶帽时，排出滴管内的空气，将管口放入液体中松开后，滴管内气压减小，小于外界大气压，液体在外界大气压的作用下被压入滴管。对各选项逐一分析：A.船闸的工作原理是连通器，不符合题意；B.吹气时纸条飘起，是因为纸条上方空气流速大、压强小，下方压强大，产生向上的压力差，利用流体压强与流速的关系，不符合题意；C.液体压强计是利用液体能够传递压强，不符合题意；D.覆杯实验中，杯内装满水排出空气，纸片下方的大气压向上托住纸片，水不会流出，利用了大气压，与胶头滴管原理一致，符合题意。
【答案】D
【知识点】大气压的应用、连通器原理、流体压强与流速的关系
【点评】本题考查常见物理器材的工作原理，需要准确区分各原理的应用，属于基础题，难度适中。
【难度系数】0.4
8. 如图5—6所示，小明用手提起哑铃，这一动作站在生物学的视角看，可以认为是桡骨在肱二头肌的牵引下绕着肘关节转动；站在物理学的视角看，可以认为是一个杠杆在工作。基于此，下列说法正确的是（
A.此杠杆的支点为A点
B.此杠杆是一个费力杠杆
C.此杠杆的阻力是哑铃受到的重力
D.肱二头肌的收缩距离大于哑铃的移动距离
B
）。A.此杠杆的支点为A点
B.此杠杆是一个费力杠杆
C.此杠杆的阻力是哑铃受到的重力
D.肱二头肌的收缩距离大于哑铃的移动距离
答案
8.B
解析
【分析】本题为生物与物理跨学科题目，需结合人体运动的结构特点和杠杆的相关知识分析。首先明确杠杆的五要素：支点是杠杆绕着转动的固定点，动力是使杠杆转动的力，阻力是阻碍杠杆转动的力，动力臂是支点到动力作用线的垂直距离，阻力臂是支点到阻力作用线的垂直距离。再逐一分析各选项对应的物理概念，判断正误。
【解析】在该动作中，桡骨作为杠杆工作：①支点是肘关节，对应图中C点，而非A点，故A选项错误；②阻力是哑铃对桡骨的拉力（哑铃的重力作用在哑铃上，并非杠杆受到的阻力），故C选项错误；③肱二头肌的拉力为动力，其动力臂是支点C到肱二头肌拉力作用线的距离，阻力臂是支点C到哑铃拉力作用线的距离，由图可知动力臂小于阻力臂，根据杠杆分类，动力臂小于阻力臂的杠杆是费力杠杆，故B选项正确；④费力杠杆的特点是费力但省距离，即动力（肱二头肌）移动的距离小于阻力（哑铃）移动的距离，故D选项错误。
【答案】B
【知识点】杠杆的分类、人体运动的杠杆原理
【点评】本题结合生物与物理知识，考查跨学科知识的应用，需准确掌握杠杆五要素的判断和费力杠杆的特点，是一道基础的跨学科综合题。
【难度系数】0.5
【解析】在该动作中，桡骨作为杠杆工作：①支点是肘关节，对应图中C点，而非A点，故A选项错误；②阻力是哑铃对桡骨的拉力（哑铃的重力作用在哑铃上，并非杠杆受到的阻力），故C选项错误；③肱二头肌的拉力为动力，其动力臂是支点C到肱二头肌拉力作用线的距离，阻力臂是支点C到哑铃拉力作用线的距离，由图可知动力臂小于阻力臂，根据杠杆分类，动力臂小于阻力臂的杠杆是费力杠杆，故B选项正确；④费力杠杆的特点是费力但省距离，即动力（肱二头肌）移动的距离小于阻力（哑铃）移动的距离，故D选项错误。
【答案】B
【知识点】杠杆的分类、人体运动的杠杆原理
【点评】本题结合生物与物理知识，考查跨学科知识的应用，需准确掌握杠杆五要素的判断和费力杠杆的特点，是一道基础的跨学科综合题。
【难度系数】0.5
9. 图5－7是一种沙漠里能收集空气中水分的甲虫。清晨，空气中水蒸气含量较高，甲虫从洞穴中走出爬上沙丘，迎着风整个身体呈倒立的姿势，很快空气中的水蒸气在其背部凝结成水珠，水珠越聚越多，顺着背部流入甲虫的嘴里。科学家利用该原理制造
了沙漠集水器，实现沙漠淡水的补给，能让沙漠变成一块块绿洲。甲虫能收集到空气中的水蒸气，说明它背部的温度比外界气温（
A.一定高
B.一定低
C.一定相同
D.无法确定
了沙漠集水器，实现沙漠淡水的补给，能让沙漠变成一块块绿洲。甲虫能收集到空气中的水蒸气，说明它背部的温度比外界气温（
B
）。A.一定高
B.一定低
C.一定相同
D.无法确定
答案
9.B
解析
【分析】要解答本题，需明确水蒸气液化的条件：气态水蒸气遇冷时会液化成液态小水珠。甲虫背部能让空气中的水蒸气凝结成水珠，说明水蒸气在背部发生了液化，因此需要背部温度低于外界气温，这样水蒸气遇冷才能液化。
【解析】物质由气态变为液态的过程叫液化，液化过程需要放热，只有当周围水蒸气遇到温度较低的物体时，才会液化形成小水滴。题目中甲虫背部可使空气中的水蒸气凝结成水珠，说明水蒸气在背部发生了液化，由此可知甲虫背部的温度比外界气温低，对应选项B。
【答案】B
【知识点】液化现象、物态变化
【点评】本题结合沙漠甲虫集水的实际场景，考查液化的条件，属于基础题，将物理知识与实际应用结合，便于理解物态变化的原理。
【难度系数】0.7
【解析】物质由气态变为液态的过程叫液化，液化过程需要放热，只有当周围水蒸气遇到温度较低的物体时，才会液化形成小水滴。题目中甲虫背部可使空气中的水蒸气凝结成水珠，说明水蒸气在背部发生了液化，由此可知甲虫背部的温度比外界气温低，对应选项B。
【答案】B
【知识点】液化现象、物态变化
【点评】本题结合沙漠甲虫集水的实际场景，考查液化的条件，属于基础题，将物理知识与实际应用结合，便于理解物态变化的原理。
【难度系数】0.7
