四、操作题。（共16分）

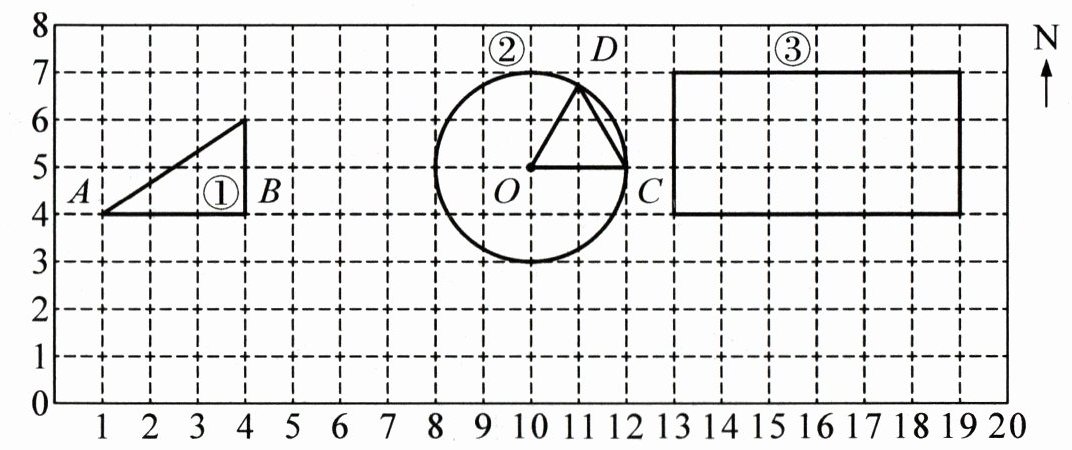

1. 按要求画一画，填一填。（每个小方格的边长表示1厘米）

(1) 把图 $ \textcircled{1} $绕 B点逆时针旋转 $ 90° $画出旋转后的图形。旋转后，点 A对应的点用数对表示是（，）。（2分）
(2) 图 $ \textcircled{2} $中，若 $ D O=D C $ ，则点 D在点 O（ ）偏（ ） $ ( \quad )° $方向（ ）厘米处。（4分）
(3) 把图 $ \textcircled{3} $按1：3的比缩小，画出缩小后的图形。缩小后的长方形与原来的长方形的面积比是（ ）：。（2分）

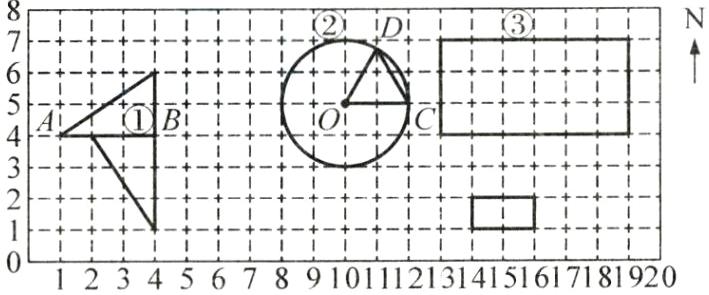

1. (1) 如图。 $(4,1)$
(2) 北 东 30 2
(3) 如图。 $1:9$

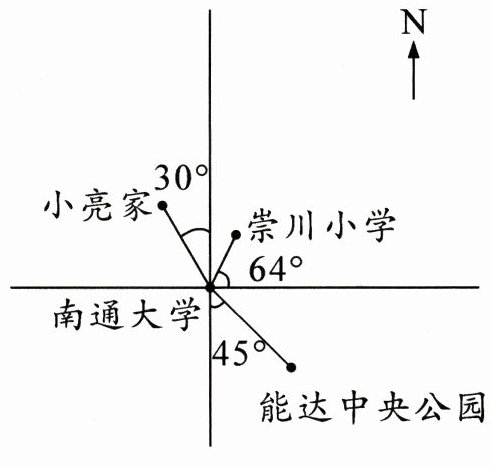

2. 苏超在南通举办的地点之一是南通大学，看图量一量、填一填、画一画。
(1) 能达中央公园在南通大学 （ ）偏 （ ） （ ） $ ° $方向（ ）千米处。（2分）
(2) 5月24日，小亮在崇川小学与朋友会合后去南通大学观看南通队与常州队的比赛，然后回家。他
应该先向（ ）偏（ ）（ ）走（ ）千米到达南通大学，再向（ ）偏（ ）（ ）走（ ）千米到家。（4分）

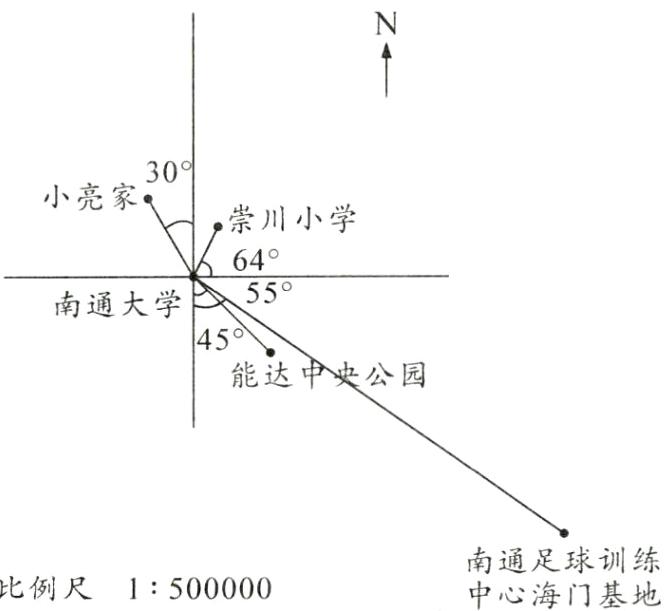

(3) 苏超在南通举办的另一地点是南通足球训练中心海门基地，位于南通大学南偏东 $ 5 5° $方向25千米处，画出南通足球训练中心海门基地的位置。（2分）

2. (1) 南 东 45 6
(2) 南 西 26 3 北西 30 5
(3) 如图。

1. 奇奇有一个苏超奖杯模型，如图。他想计算模型的体积，但是他不知道球的体积公式。于是他查阅相关资料，发现：
$ \textcircled{1} $该模型“鼎”字形底座体积是850立方厘米，上方球的直径是12厘米； $ \textcircled{2} $若一个圆柱高和底面直径都等于球的直
径，则球的体积是圆柱体积的 $ \frac{2}{3} $ 。根据以上资料，模型的体积是多少立方厘米？(6分)

$3.14×(12÷2)^{2}×12×\frac{2}{3}+850=1754.32$(立方厘米)
