7.做饭时,妈妈不小心将胡椒粉撒到了粗粒盐盒里,她想将胡椒粉与盐分离,小玉拿了一根塑料筷子在毛皮上摩擦几下,然后将筷子靠近胡椒粉,胡椒粉被吸到筷子上,成功地将其与粗粒盐分开。原因是筷子
得到
(选填“得到”或“失去”)电子带负电,具有吸引轻小物体
的性质。答案
7.得到 吸引轻小物体 [解析]筷子与毛皮摩擦后，筷子得到电子带负电，具有吸引轻小物体的性质。
8.有一种手机具有无线反向充电功能，点击“无线反向充电”按键即可实现无线充电，该按键的功能相当于电路中的
开关
（选填“开关”或“导线”）。用一部手机为另一部手机充电时，这部手机相当于电路中的电源
。答案
8.开关 电源 [解析]点击“无线反向充电”按键即可实现无线充电，说明该按键对电路起到控制作用，在电路中相当于开关。用一部手机为另一部手机充电时，这部手机提供电能，在电路中相当于电源；另一部手机消耗电能，在电路中相当于用电器。
9.有一种迷你屏幕由25个LED灯串联而成，如果电源插头处的电流为200 mA，那么通过每个LED灯的电流为
0.2
A。答案
9.0.2 [解析]已知LED灯串联，电源插头处电流为200 mA=0.2 A，根据串联电路中电流处处相等可知，通过每个LED灯的电流也是0.2 A。
10.教室里多盏日光灯总是同时亮、同时灭，这些灯是
并联
（选填“串联”或“并联”）的。使用时，开的灯越多，电路中的总电流越大
（选填“越大”“越小”或“不变”）。答案
10.并联 越大 [解析]教室里日光灯是并联的，并联电路中干路电流等于各支路电流之和，所以开的灯越多，总电流越大。
11.教室内有若干个吊扇，控制吊扇的开关与该吊扇的连接方式是
串联
。如图所示，某学校电子屏中滚动播放标语，显示屏中的“增”字有一部分未显示出来，其他部分正常显示，由此可知，未显示部分与其他部分之间是并联
的。（均选填“并联”或“串联”）答案
11.串联 并联 [解析]控制吊扇的开关要影响该吊扇，所以与吊扇串联；由题图可知，显示屏中“增”字的提土旁未能显示出来，其他部分正常显示，说明它们之间能独立工作，故一定是并联的。

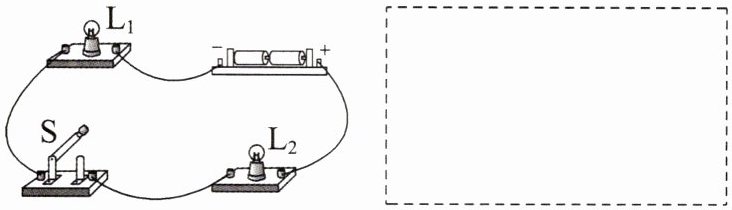

12.根据如图所示的实物图，在虚线框内画出电路图。
答案
12.如图所示
[解析]由题图可知，电流从电源正极流出，依次通过灯泡L₂、开关S、灯泡L₁，回到电源负极。

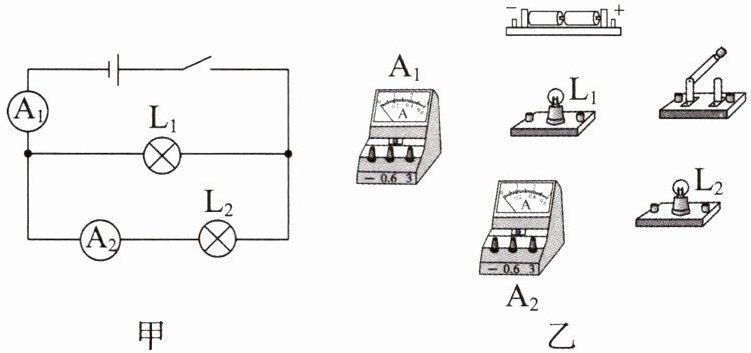

13.根据图甲所示的电路图连接图乙所示的实物图。(通过灯泡$\mathrm{L}_1$的电流约为$0.3\ \mathrm{A}$,通过灯泡$\mathrm{L}_2$的电流约为$0.5\ \mathrm{A}$,导线不允许交叉)
答案
13.如图所示
[解析]由电路图可知，灯泡L₁与灯泡L₂并联，电流表测干路电流，开关位于干路，电流表A₁测量干路中的电流，电流表A₂测量通过灯泡L₂的电流；因并联电路中干路电流等于各支路电流之和，且通过灯泡L₁的电流约为0.3 A，通过灯泡L₂的电流约为0.5 A，所以电流表A₂选择的测量范围为0~0.6 A；干路电流I=I₁+I₂=0.5 A+0.3 A=0.8 A＞0.6 A，则电流表A₁选择0~3 A的测量范围。
14.小华在做“探究并联电路中电流的规律”的实验。
|实验次数|$I_A$/A|$I_B$/A|$I_C$/A|
| ---- | ---- | ---- | ---- |
|1|0.22|0.28|0.50|
|2|0.32|0.24|0.56|
|3|0.40|0.18|0.58|
(1)连接电路时,开关应

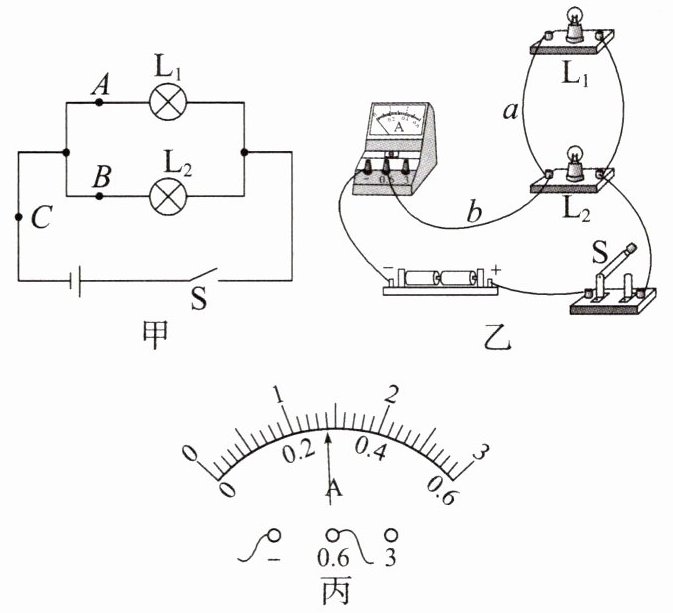

(2)图甲是小华设计的电路图,连接的实物电路如图乙所示,此时电流表测量的是
(3)在图乙中电路的基础上,小华要测量通过灯$L_2$的电流,只需将图乙中

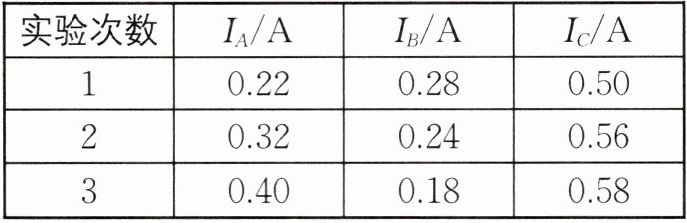

(4)小华经过多次正确实验,得出如表所示的数据,分析数据,可总结出并联电路的电流规律是
(5)实验中,闭合开关后,若发现电流表出现以下两种情况,请分析原因:
①指针反偏:
②指针偏转超过最右侧刻度线:
|实验次数|$I_A$/A|$I_B$/A|$I_C$/A|
| ---- | ---- | ---- | ---- |
|1|0.22|0.28|0.50|
|2|0.32|0.24|0.56|
|3|0.40|0.18|0.58|
(1)连接电路时,开关应
断开
。(2)图甲是小华设计的电路图,连接的实物电路如图乙所示,此时电流表测量的是
C
(选填“A”“B”或“C”)处的电流。(3)在图乙中电路的基础上,小华要测量通过灯$L_2$的电流,只需将图乙中
a
(选填“a”或“b”)导线的一端接到电流表的负接线柱上,测得的电流如图丙所示,为0.28
A。(4)小华经过多次正确实验,得出如表所示的数据,分析数据,可总结出并联电路的电流规律是
并联电路中,干路电流等于各支路电流之和
。(5)实验中,闭合开关后,若发现电流表出现以下两种情况,请分析原因:
①指针反偏:
电流表的正、负接线柱接反了
;②指针偏转超过最右侧刻度线:
电流表所选择的测量范围太小
。答案
14.(1)断开 (2)C (3)a 0.28 (4)并联电路中，干路电流等于各支路电流之和 (5)电流表的正、负接线柱接反了 电流表所选择的测量范围太小
[解析](1)连接电路时，为保护电路，开关应断开。
(2)实物电路如题图乙所示，电流表测量的是干路的电流，即题图甲中C处的电流。
(3)在题图乙中电路的基础上，小华要测量通过灯L₂的电流，电流表应与灯L₂串联，只需将题图乙中导线a的一端接到电流表的负接线柱上，测得的电流如题图丙所示，电流表选用小的测量范围，分度值为0.02 A，示数为0.28 A。
(4)分析数据，可总结出并联电路的电流规律是并联电路中，干路电流等于各支路电流之和。
(5)实验中，闭合开关后，①指针反偏，是由于电流表的正、负接线柱接反了；②选择的测量范围太小，导致指针偏转超过电流表的最右侧刻度线。
