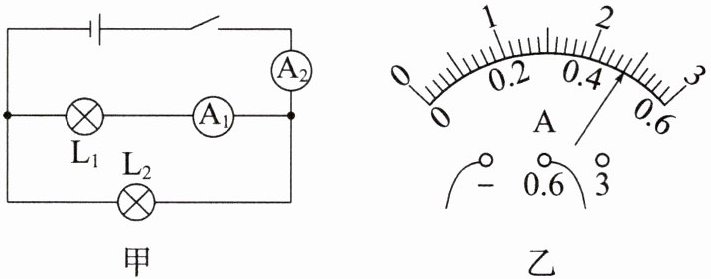

15.在如图甲所示的电路中,电流表A₁的示数是0.2 A,电流表A₂的示数如图乙所示。

(1)读电流表A₂的示数。
(2)求通过灯泡L₁的电流。
(3)求通过灯泡L₂的电流。

15.解:(1)由题图乙可得，A₂的测量范围是0~0.6 A，分度值是0.02 A，示数为0.48 A。
(2)A₁测的是通过L₁的电流，即通过灯泡L₁的电流I₁=0.2 A
(3)由于L₁与L₂并联，A₂测量的是干路中的电流，所以通过灯泡L₂的电流I₂=I-I₁=0.48 A-0.2 A=0.28 A
答:(1)电流表A₂的示数为0.48 A。
(2)通过灯泡L₁的电流为0.2 A。
(3)通过灯泡L₂的电流为0.28 A。

16.请结合如图所示的电路图，解答下列问题。

(1)若只闭合开关S₃，电流表A₁的示数为0.5 A，则通过灯L₁和L₂的电流分别是多少？
(2)若只闭合开关S₁、S₂，此时电流表A₂的示数为0.3 A，电流表A₁的示数为0.7 A，则通过L₁和L₂的电流分别是多少？
(3)若只闭合开关S₁、S₃，电流表A₁的示数为0.6 A，则通过灯L₁和L₂的电流分别是多少？
答案 P12

16.解:(1)由题图可知，只闭合开关S₃时，灯L₁与L₂串联，电流表A₁测电路中的电流。已知电流表A₁的示数为0.5 A，由于串联电路中的电流处处相等，所以通过灯L₁和L₂的电流均为I₁=I₂=0.5 A
(2)只闭合开关S₁、S₂时，灯L₁与L₂并联，电流表A₁测干路中的电流，电流表A₂测通过灯L₂的电流。已知电流表A₂的示数为0.3 A，即通过灯L₂的电流I₂=0.3 A。电流表A₁的示数为0.7 A，即干路中的电流I=0.7 A
由于并联电路中干路中的电流等于各支路中的电流之和，所以通过灯L₁的电流为I₁'=I-I₂'=0.7 A-0.3 A=0.4 A
(3)只闭合开关S₁、S₃时，电流表A₂和灯L₂短路，电路为只含有灯L₁的简单电路，电流表A₁测通过灯L₁的电流。已知电流表A₁的示数为0.6 A，即通过灯L₁的电流为0.6 A；电流表A₂和灯L₂短路，即通过灯L₂的电流为0。
答:(1)通过灯L₁和L₂的电流均为0.5 A。
(2)通过灯L₁的电流为0.4 A；通过灯L₂的电流为0.3 A。
(3)通过灯L₁的电流为0.6 A；通过灯L₂的电流为0。
