2025年综合活动手册九年级物理上册沪教版54制第37页答案
在电路中,电流表、电压表分别采用怎样的连接方式？

答案

电流表是串联在待测电路中的，而电压表是并联在待测元件两端的。

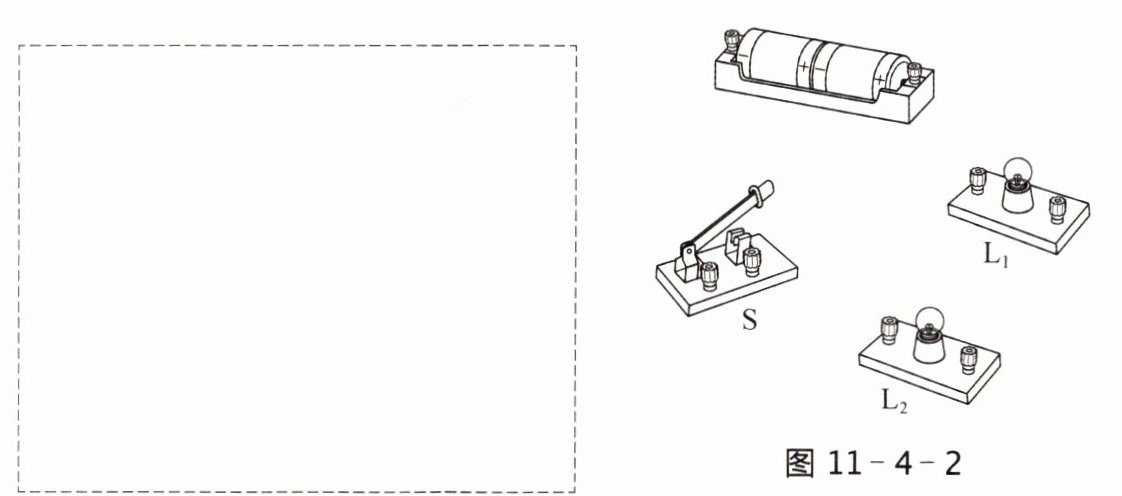

1. 用导线将图 11 - 4 - 2 中的器材连成串联电路。按要求先在虚线框中设计电路图,然后按照电路图用笔画线连接器材。

答案

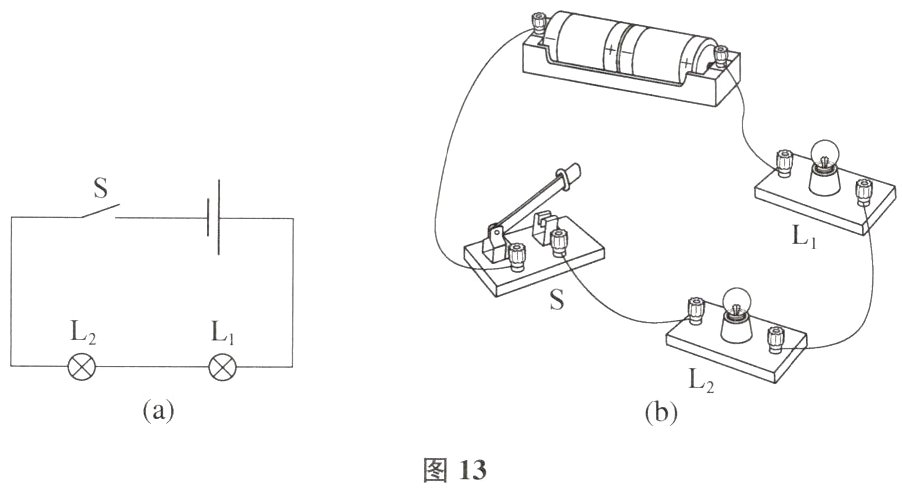

如图 13(a)、(b)所示。图13 命题意图：认识串联电路，会画电路图，会连接电路。

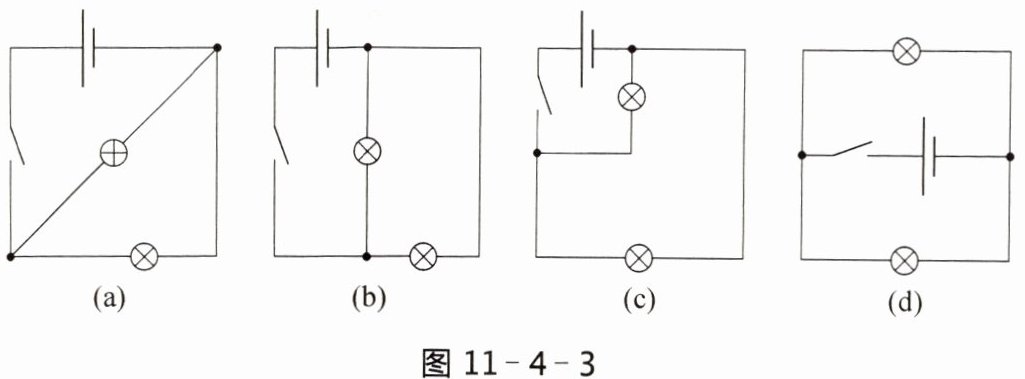

2. 在图 11 - 4 - 3 所示的电路中,闭合开关,用箭头标出电流的方向,说说每个电路中小灯泡的接法。

答案

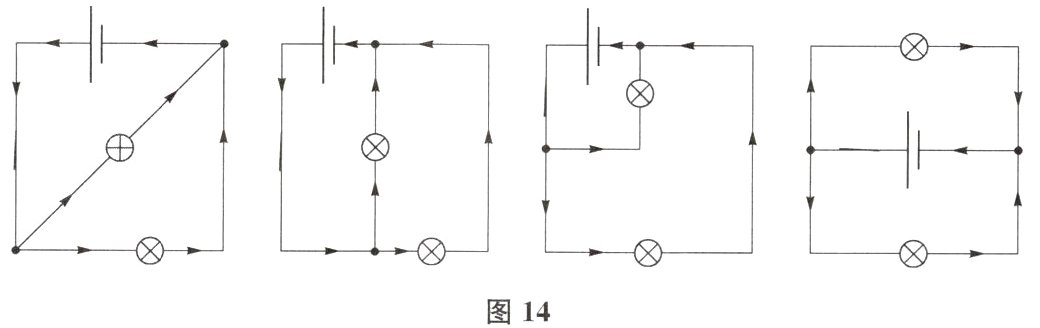

电流方向如图 14 所示，四个电路均为并联。图14 命题意图：认识并联电路，会看电路图。
