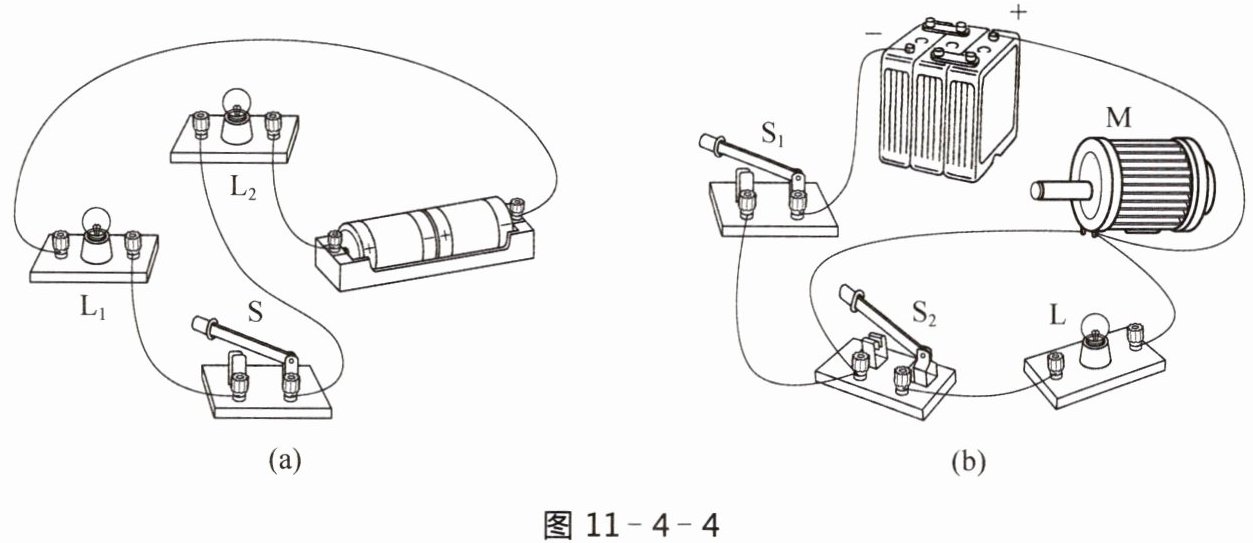

3. 根据图 11 - 4 - 4(a)、(b)所示的实物电路,分别画出电路图。

答案

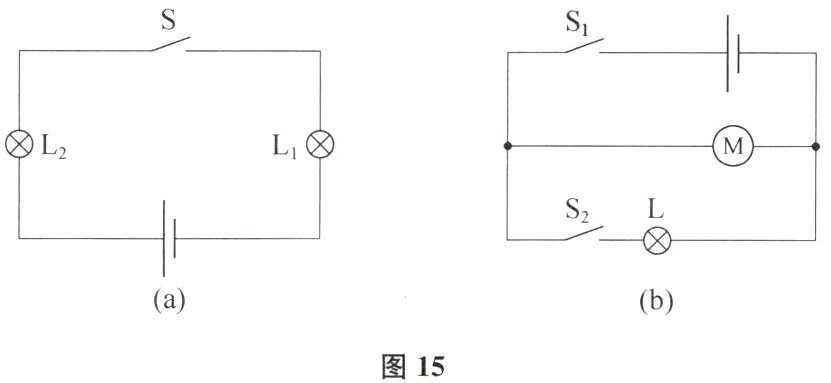

如图 15 所示。图15 命题意图：认识串联电路和并联电路，会看电路，会画电路图。
(1)将两个小灯泡串联在电路中,闭合开关,它们同时发光。若拆去其中一个小灯泡,观察另一个小灯泡的发光情况。
(2)再将两个小灯泡并联在电路中,重复上述操作。
两次观察到的现象相同吗？为什么？

答案

（1）两个小灯泡串联在电路中，拆去其中一个小灯泡，观察到另一个小灯泡不发光。（2）两个小灯泡并联在电路中，拆去其中一个小灯泡，观察到另一个小灯泡发光。

解析

两次观察到的现象不相同。
（1）串联电路中，拆去一个小灯泡，电路断路，另一个小灯泡不发光。
（2）并联电路中，拆去一个小灯泡，另一个小灯泡所在支路仍通路，所以另一个小灯泡发光。
两个小灯泡串联在电路中,如果把开关改接在电路中的不同位置,开关控制两个小灯泡的情况是否有变化？

答案

在串联电路中，开关位置的变化，不改变其作用，所以开关控制两个小灯泡的情况没有变化。
