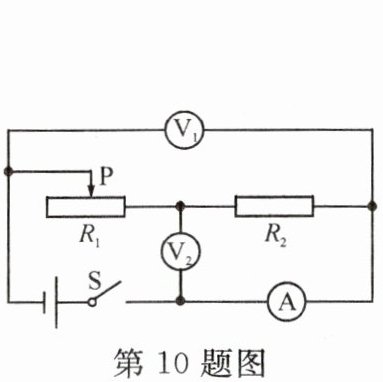

10. 如图所示的电路中,电源电压保持不变。闭合开关$S$,发现只有两个电表的指针偏转,移动滑动变阻器$R_1$的滑片,观察到这两个电表中,只有一个电表的示数有变化。该电路的故障可能是(　　)。

A.电压表$V_1$断路　　
B.$R_1$被短接　　
C.$R_2$被短接　　
D.$R_2$断路

C

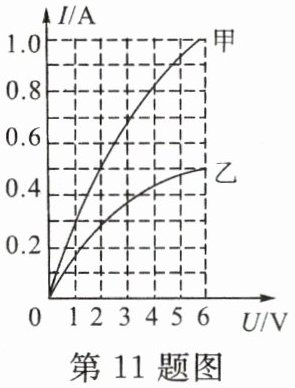

11. 已知甲、乙两灯的额定电压均为$6\ V$,甲、乙两灯电流随其两端电压变化的曲线如图所示。现将两灯串联后接在某一电源两端,要使其中一个灯正常发光,并保证电路安全,则电路的工作电流和电源最大电压为(　　)。

A.$0.5\ A$ $12\ V$　　
B.$1.5\ A$ $12\ V$　　
C.$1.5\ A$ $8\ V$　　
D.$0.5\ A$ $8\ V$

D

由图可知，甲灯额定电压$6\ V$时电流$1.0\ A$，乙灯额定电压$6\ V$时电流$0.5\ A$。串联电路电流相等，为保证电路安全，电流取较小值$0.5\ A$。此时乙灯正常发光，电压$6\ V$；甲灯电流$0.5\ A$时，电压$2\ V$。电源电压$U=6\ V+2\ V=8\ V$。
D

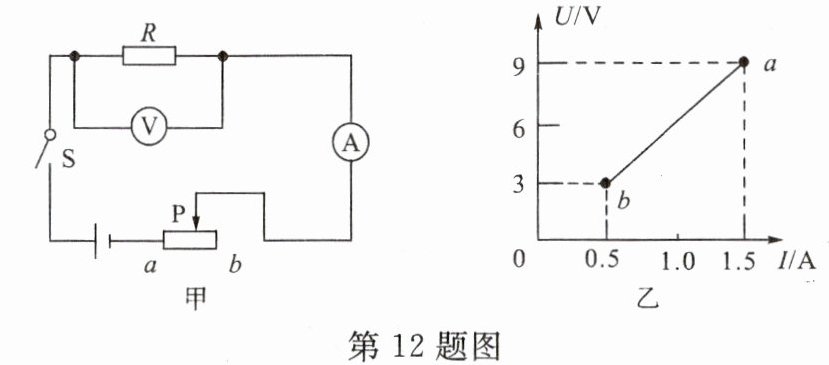

12. 如图甲,电源电压不变。闭合开关后,滑片$P由b端滑到a$端,电压表示数$U与电流表示数I$的变化关系图像如图乙所示,则可判断电源电压是______$V$,定值电阻$R$的阻值是______$\Omega$,滑动变阻器的最大阻值为______$\Omega$。

9 6 12

解：当滑片在$a$端时，滑动变阻器接入电阻为$0$，电路中只有$R$，此时电压表示数最大为电源电压$U$，电流表示数最大为$I_{a}=1.5\,A$，由图乙知$U=9\,V$。
$R=\frac{U}{I_{a}}=\frac{9\,V}{1.5\,A}=6\,\Omega$。
当滑片在$b$端时，滑动变阻器接入最大电阻$R_{滑}$，此时电压表示数$U_{R}=3\,V$，电流表示数$I_{b}=0.5\,A$。
滑动变阻器两端电压$U_{滑}=U - U_{R}=9\,V-3\,V=6\,V$，$R_{滑}=\frac{U_{滑}}{I_{b}}=\frac{6\,V}{0.5\,A}=12\,\Omega$。
9；6；12

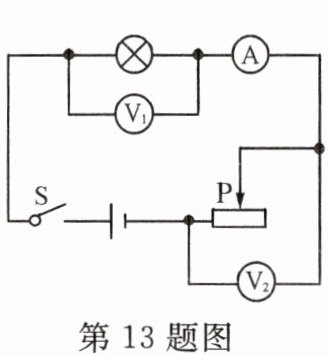

13. 如图所示的电路中,电源电压恒为$4.5\ V$,电压表$V_1$、$V_2的量程均为0～3\ V$,电流表的量程为$0～0.6\ A$,滑动变阻器的规格为“$20\ \Omega\ 1\ A$”,灯泡标有“$2.5\ V\ 0.5\ A$”字样。闭合开关后,若要求三个电表的示数均不能超过所选量程,且灯泡两端电压不能超过其额定值,不考虑灯丝电阻的变化。求：
(1)电流表示数的变化范围是多少？
(2)滑动变阻器的电阻允许调节的范围。

(1)0.3～0.5 A
(2)4～10 Ω
