16. 小强在进行组合滑轮组的实验时，记录到弹簧测力计示数为 1.25 N 以及如下的实验数据：(不计绳重和摩擦)

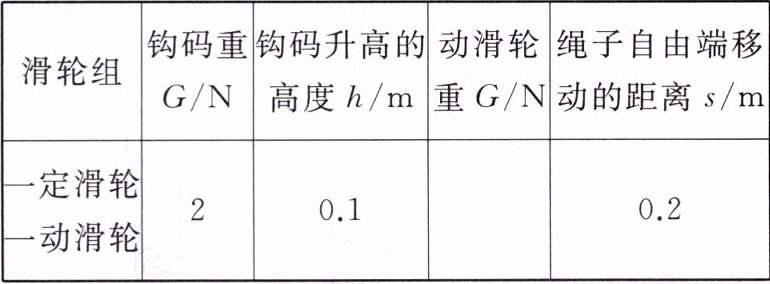

(1)根据下表数据计算出动滑轮重 $ G = $N。
(2)请帮助小强在图 9 - 2 - 16 中画出该滑轮组的绕线方式。
(3)当动滑轮重为N 时，使用该滑轮组提起 2 N 重的钩码刚好不省力。(提示：此时拉力与钩码重力相等)
(1)根据下表数据计算出动滑轮重 $ G = $N。
(2)请帮助小强在图 9 - 2 - 16 中画出该滑轮组的绕线方式。
(3)当动滑轮重为N 时，使用该滑轮组提起 2 N 重的钩码刚好不省力。(提示：此时拉力与钩码重力相等)
答案
0.5
2
解析
【解析】
(1) 不计绳重和摩擦，滑轮组拉力公式为$F=\frac{G_{物}+G_{动}}{n}$，结合实验数据（承担物重的绳子段数$n=2$，钩码重力$G_{物}=2N$），代入$1.25N=\frac{2N+G_{动}}{2}$，解得$G_{动}=0.5N$。
(2) 由承担物重的绳子段数$n=2$可知，绕线方式为：绳子一端固定在定滑轮挂钩上，依次绕过动滑轮、定滑轮，弹簧测力计向上拉动绳子自由端（对应图示）。
(3) 当使用该滑轮组不省力时，拉力$F=G_{物}=2N$，不计绳重和摩擦，代入公式$2N=\frac{2N+G_{动}}{2}$，解得$G_{动}=2N$。
【答案】
(1) $\boldsymbol{0.5}$
(2)
(3) $\boldsymbol{2}$
【知识点】
滑轮组拉力计算；滑轮组绕线设计；滑轮组省力条件
【点评】
本题围绕滑轮组的核心知识点展开，考查了动滑轮重力计算、绕线方式设计及不省力条件的应用，需熟练运用滑轮组拉力公式，结合题意分析物理过程，对滑轮组原理的理解有一定要求。
【难度系数】
0.6
(1) 不计绳重和摩擦，滑轮组拉力公式为$F=\frac{G_{物}+G_{动}}{n}$，结合实验数据（承担物重的绳子段数$n=2$，钩码重力$G_{物}=2N$），代入$1.25N=\frac{2N+G_{动}}{2}$，解得$G_{动}=0.5N$。
(2) 由承担物重的绳子段数$n=2$可知，绕线方式为：绳子一端固定在定滑轮挂钩上，依次绕过动滑轮、定滑轮，弹簧测力计向上拉动绳子自由端（对应图示）。
(3) 当使用该滑轮组不省力时，拉力$F=G_{物}=2N$，不计绳重和摩擦，代入公式$2N=\frac{2N+G_{动}}{2}$，解得$G_{动}=2N$。
【答案】
(1) $\boldsymbol{0.5}$
(2)
(3) $\boldsymbol{2}$
【知识点】
滑轮组拉力计算；滑轮组绕线设计；滑轮组省力条件
【点评】
本题围绕滑轮组的核心知识点展开，考查了动滑轮重力计算、绕线方式设计及不省力条件的应用，需熟练运用滑轮组拉力公式，结合题意分析物理过程，对滑轮组原理的理解有一定要求。
【难度系数】
0.6

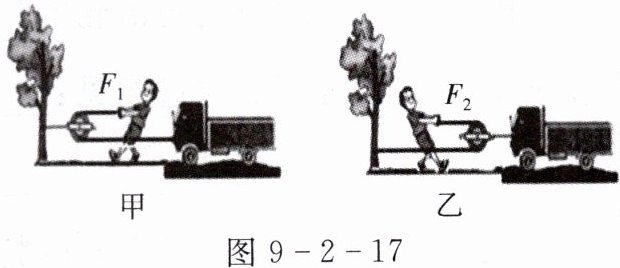

17. 一辆小汽车陷进了泥潭，司机按图 9 - 2 - 17 中的甲、乙两种方式安装滑轮，均可将小汽车从泥潭中拉出。
你认为甲方式中滑轮的作用是；乙方式中滑轮的作用是；设两种方式将汽车拉出的最小力的大小分别是 $ F_1 $、$ F_2 $；则 $ F_1 $$ F_2 $（选填“$ ＞ $”“$ ＜ $”或“$ = $”）；如按乙方式，人拉绳头移动了 0.5 m，那么小汽车被拉动了m。
你认为甲方式中滑轮的作用是；乙方式中滑轮的作用是；设两种方式将汽车拉出的最小力的大小分别是 $ F_1 $、$ F_2 $；则 $ F_1 $$ F_2 $（选填“$ ＞ $”“$ ＜ $”或“$ = $”）；如按乙方式，人拉绳头移动了 0.5 m，那么小汽车被拉动了m。
答案
改变力
的方向
省力
＞
0.25
解析
【解析】
甲图中的滑轮为定滑轮，其作用是改变力的方向；乙图中的滑轮为动滑轮，其作用是省力。
定滑轮不省力，$F_1$等于汽车受到的阻力；动滑轮可省一半力，$F_2$为汽车阻力的一半，故$F_1＞F_2$。
乙方式中动滑轮的绳子段数为2，由$s=2s_{车}$，可得小汽车被拉动的距离$s_{车}=\frac{0.5m}{2}=0.25m$。
【答案】
改变力的方向；省力；＞；0.25
【知识点】
定滑轮的特点；动滑轮的特点
【点评】
本题考查定滑轮与动滑轮的工作特点，需熟练掌握两种滑轮的作用及相关简单计算。
【难度系数】
0.7
甲图中的滑轮为定滑轮，其作用是改变力的方向；乙图中的滑轮为动滑轮，其作用是省力。
定滑轮不省力，$F_1$等于汽车受到的阻力；动滑轮可省一半力，$F_2$为汽车阻力的一半，故$F_1＞F_2$。
乙方式中动滑轮的绳子段数为2，由$s=2s_{车}$，可得小汽车被拉动的距离$s_{车}=\frac{0.5m}{2}=0.25m$。
【答案】
改变力的方向；省力；＞；0.25
【知识点】
定滑轮的特点；动滑轮的特点
【点评】
本题考查定滑轮与动滑轮的工作特点，需熟练掌握两种滑轮的作用及相关简单计算。
【难度系数】
0.7

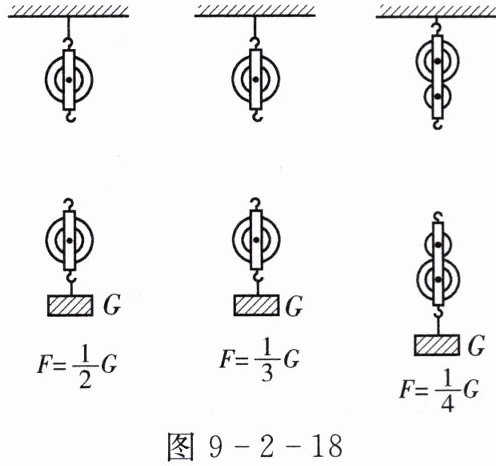

18. 按要求给图 9 - 2 - 18 中的滑轮组绕线。（$ G $ 为物体重，不考虑轴处摩擦及动滑轮、绳子的重力）
答案
1. 对于$F=\frac{1}{2}G$的滑轮组：绳子一端固定在定滑轮挂钩，向下绕过动滑轮，再向上绕过定滑轮，末端施加拉力F；
2. 对于$F=\frac{1}{3}G$的滑轮组：绳子一端固定在动滑轮挂钩，向上绕过定滑轮，再向下绕过动滑轮，末端施加拉力F；
3. 对于$F=\frac{1}{4}G$的滑轮组：绳子一端固定在定滑轮挂钩，向下绕过动滑轮，再向上绕过定滑轮，再向下绕过动滑轮，末端施加拉力F
解析
【解析】
不计轴处摩擦及动滑轮、绳重时，拉力$F=\frac{1}{n}G$（$n$为承担物重的绳子段数），根据给定拉力与物重的关系确定$n$，再进行绕线：
1. $F=\frac{1}{2}G$，则$n=2$，绳端固定在定滑轮挂钩，向下绕过动滑轮，再向上绕过定滑轮，末端施加拉力$F$；
2. $F=\frac{1}{3}G$，则$n=3$，绳端固定在动滑轮挂钩，向上绕过定滑轮，再向下绕过动滑轮，末端施加拉力$F$；
3. $F=\frac{1}{4}G$，则$n=4$，绳端固定在定滑轮挂钩，向下绕过动滑轮，再向上绕过定滑轮，再向下绕过动滑轮，末端施加拉力$F$。
【答案】
绕线如图（对应参考答案中的绕线图），具体绕线方式：
1. $F=\frac{1}{2}G$的滑轮组：绳子一端固定在定滑轮挂钩，向下绕过动滑轮，再向上绕过定滑轮，末端施加拉力$F$；
2. $F=\frac{1}{3}G$的滑轮组：绳子一端固定在动滑轮挂钩，向上绕过定滑轮，再向下绕过动滑轮，末端施加拉力$F$；
3. $F=\frac{1}{4}G$的滑轮组：绳子一端固定在定滑轮挂钩，向下绕过动滑轮，再向上绕过定滑轮，再向下绕过动滑轮，末端施加拉力$F$。
【知识点】
滑轮组绕线方法，滑轮组拉力计算
【点评】
本题考查滑轮组绕线，需根据拉力与物重的关系确定承担物重的绳子段数，掌握“奇动偶定”的绕线规律是解题关键。
【难度系数】
0.6
不计轴处摩擦及动滑轮、绳重时，拉力$F=\frac{1}{n}G$（$n$为承担物重的绳子段数），根据给定拉力与物重的关系确定$n$，再进行绕线：
1. $F=\frac{1}{2}G$，则$n=2$，绳端固定在定滑轮挂钩，向下绕过动滑轮，再向上绕过定滑轮，末端施加拉力$F$；
2. $F=\frac{1}{3}G$，则$n=3$，绳端固定在动滑轮挂钩，向上绕过定滑轮，再向下绕过动滑轮，末端施加拉力$F$；
3. $F=\frac{1}{4}G$，则$n=4$，绳端固定在定滑轮挂钩，向下绕过动滑轮，再向上绕过定滑轮，再向下绕过动滑轮，末端施加拉力$F$。
【答案】
绕线如图（对应参考答案中的绕线图），具体绕线方式：
1. $F=\frac{1}{2}G$的滑轮组：绳子一端固定在定滑轮挂钩，向下绕过动滑轮，再向上绕过定滑轮，末端施加拉力$F$；
2. $F=\frac{1}{3}G$的滑轮组：绳子一端固定在动滑轮挂钩，向上绕过定滑轮，再向下绕过动滑轮，末端施加拉力$F$；
3. $F=\frac{1}{4}G$的滑轮组：绳子一端固定在定滑轮挂钩，向下绕过动滑轮，再向上绕过定滑轮，再向下绕过动滑轮，末端施加拉力$F$。
【知识点】
滑轮组绕线方法，滑轮组拉力计算
【点评】
本题考查滑轮组绕线，需根据拉力与物重的关系确定承担物重的绳子段数，掌握“奇动偶定”的绕线规律是解题关键。
【难度系数】
0.6
