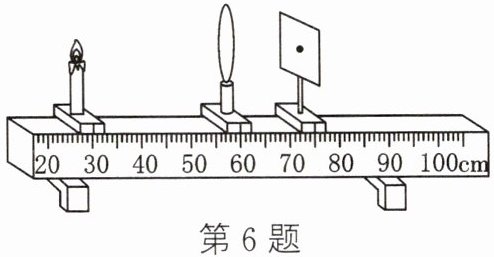

6. 烛焰通过焦距为a的甲凸透镜在光屏上成清晰的像，如图所示。现用焦距为20 cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（
A.要在光屏上成清晰的像，光屏应向右移动
B.要在光屏上成清晰的像，光屏应向左移动
C.移动光屏，可以得到一个清晰缩小的实像
D.移动光屏，可以得到一个清晰放大的虚像
A
）A.要在光屏上成清晰的像，光屏应向右移动
B.要在光屏上成清晰的像，光屏应向左移动
C.移动光屏，可以得到一个清晰缩小的实像
D.移动光屏，可以得到一个清晰放大的虚像
答案
6. A
解析
【分析】
要解决此题，需先确定物距，再结合更换后的凸透镜焦距，根据凸透镜成像规律判断像距的变化。步骤如下：1. 从图中读取各元件的刻度，计算物距和像距；2. 分析更换凸透镜后物距与新焦距的关系；3. 根据凸透镜成像规律判断像距的变化，进而确定光屏的移动方向和成像性质。
【解析】
1. 计算物距：由图可知，蜡烛位于25cm刻度处，凸透镜位于55cm刻度处，因此物距 $ u = 55\,\mathrm{cm} - 25\,\mathrm{cm} = 30\,\mathrm{cm} $；
2. 更换凸透镜后，乙透镜焦距 $ f = 20\,\mathrm{cm} $，则 $ 2f = 40\,\mathrm{cm} $，此时物距 $ u = 30\,\mathrm{cm} $，满足 $ f ＜ u ＜ 2f $；
3. 根据凸透镜成像规律：当 $ f ＜ u ＜ 2f $ 时，像距 $ v ＞ 2f = 40\,\mathrm{cm} $，即需要光屏到凸透镜的距离大于40cm。原来的像距为 $ 75\,\mathrm{cm} - 55\,\mathrm{cm} = 20\,\mathrm{cm} $，小于40cm，因此需将光屏向右移动才能得到清晰的像，故A正确，B错误；
4. 当 $ f ＜ u ＜ 2f $ 时，成倒立、放大的实像，不是缩小的实像，也不是虚像，故C、D错误。
【答案】
A
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是分析更换透镜后物距与新焦距的关系，进而判断像距的变化，需熟练掌握成像规律的内容。
【难度系数】
0.5
要解决此题，需先确定物距，再结合更换后的凸透镜焦距，根据凸透镜成像规律判断像距的变化。步骤如下：1. 从图中读取各元件的刻度，计算物距和像距；2. 分析更换凸透镜后物距与新焦距的关系；3. 根据凸透镜成像规律判断像距的变化，进而确定光屏的移动方向和成像性质。
【解析】
1. 计算物距：由图可知，蜡烛位于25cm刻度处，凸透镜位于55cm刻度处，因此物距 $ u = 55\,\mathrm{cm} - 25\,\mathrm{cm} = 30\,\mathrm{cm} $；
2. 更换凸透镜后，乙透镜焦距 $ f = 20\,\mathrm{cm} $，则 $ 2f = 40\,\mathrm{cm} $，此时物距 $ u = 30\,\mathrm{cm} $，满足 $ f ＜ u ＜ 2f $；
3. 根据凸透镜成像规律：当 $ f ＜ u ＜ 2f $ 时，像距 $ v ＞ 2f = 40\,\mathrm{cm} $，即需要光屏到凸透镜的距离大于40cm。原来的像距为 $ 75\,\mathrm{cm} - 55\,\mathrm{cm} = 20\,\mathrm{cm} $，小于40cm，因此需将光屏向右移动才能得到清晰的像，故A正确，B错误；
4. 当 $ f ＜ u ＜ 2f $ 时，成倒立、放大的实像，不是缩小的实像，也不是虚像，故C、D错误。
【答案】
A
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是分析更换透镜后物距与新焦距的关系，进而判断像距的变化，需熟练掌握成像规律的内容。
【难度系数】
0.5
7. 在做“探究凸透镜成像的规律”的实验中，凸透镜焦距是10 cm，当光屏距凸透镜16 cm时，烛焰在光屏上成清晰的像。若光屏不动，将凸透镜向光屏方向移动了2 cm，要使光屏上再次得到清晰的像，下列说法正确的是（
A.蜡烛不动，像变小
B.蜡烛靠近凸透镜，像变小
C.蜡烛远离凸透镜，像变大
D.蜡烛远离凸透镜，像变小
D
）A.蜡烛不动，像变小
B.蜡烛靠近凸透镜，像变小
C.蜡烛远离凸透镜，像变大
D.蜡烛远离凸透镜，像变小
答案
7. D
解析
【分析】首先明确凸透镜焦距$f=10\ \mathrm{cm}$，初始像距$v_1=16\ \mathrm{cm}$，满足$f＜v_1＜2f$，此时成倒立缩小的实像，物距$u_1＞2f$。当凸透镜向光屏移动2cm后，新的像距$v_2=16\ \mathrm{cm}-2\ \mathrm{cm}=14\ \mathrm{cm}$，仍在$f＜v_2＜2f$范围。根据凸透镜成像规律“物远像近像变小”，像距减小（像近）时，需增大物距（蜡烛远离凸透镜），此时像会变小，据此判断选项。
【解析】已知凸透镜焦距$f=10\ \mathrm{cm}$，初始像距$v_1=16\ \mathrm{cm}$，因$f＜v_1＜2f$，故此时成倒立缩小的实像，物距$u_1＞2f$。将凸透镜向光屏移动2cm后，新的像距$v_2=16\ \mathrm{cm}-2\ \mathrm{cm}=14\ \mathrm{cm}$，仍满足$f＜v_2＜2f$。根据凸透镜成像规律：物距增大时，像距减小，像变小（即“物远像近像变小”）。要使光屏上再次成清晰的像，需增大物距，即蜡烛远离凸透镜，此时像变小。对照选项，只有D正确。
【答案】D
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，核心是掌握“物远像近像变小”的规律，结合像距变化分析物距和像的变化，属于基础应用类题目。
【难度系数】0.5
【解析】已知凸透镜焦距$f=10\ \mathrm{cm}$，初始像距$v_1=16\ \mathrm{cm}$，因$f＜v_1＜2f$，故此时成倒立缩小的实像，物距$u_1＞2f$。将凸透镜向光屏移动2cm后，新的像距$v_2=16\ \mathrm{cm}-2\ \mathrm{cm}=14\ \mathrm{cm}$，仍满足$f＜v_2＜2f$。根据凸透镜成像规律：物距增大时，像距减小，像变小（即“物远像近像变小”）。要使光屏上再次成清晰的像，需增大物距，即蜡烛远离凸透镜，此时像变小。对照选项，只有D正确。
【答案】D
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，核心是掌握“物远像近像变小”的规律，结合像距变化分析物距和像的变化，属于基础应用类题目。
【难度系数】0.5

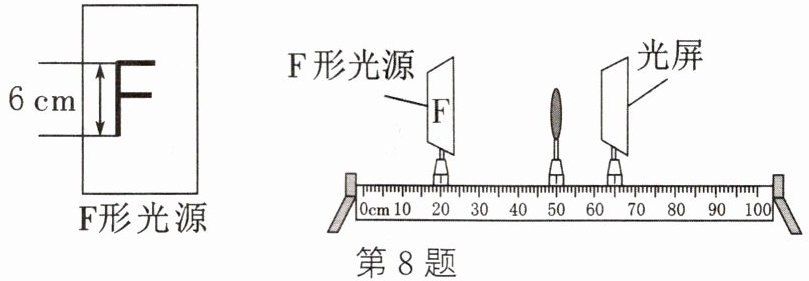

8. (2024·贵州)如图所示,用焦距为10 cm的凸透镜、高度为6 cm的F形光源、光屏和光具座等器材探究凸透镜成像大小的变化规律,通过测量像的高度反映像的大小。
(1) 若要测量光源在光屏上所成像的高度,还需要的测量工具是

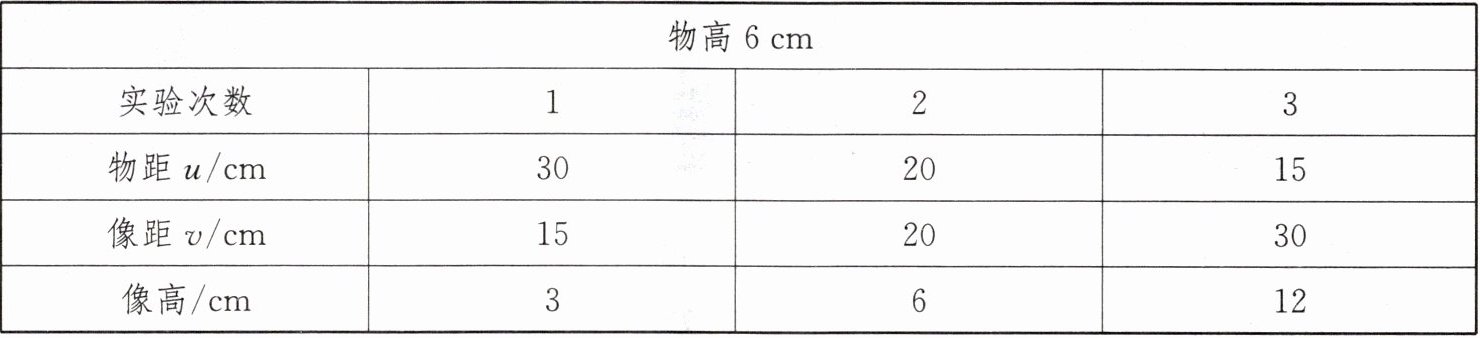

(2) 将光源逐渐靠近凸透镜,移动光屏,三次成倒立实像的相关数据记录如下表。分析表中数据,可得出结论:凸透镜成实像时,物距变小,像距变
(3) 继续移动光源至物距为6 cm时,发现无论如何移动光屏,均不能在光屏上成像,人眼应从
(4) 若保持光源到光屏的距离为45 cm不变,仅移动凸透镜改变物距,则表中第
(1) 若要测量光源在光屏上所成像的高度,还需要的测量工具是
刻度尺
。(2) 将光源逐渐靠近凸透镜,移动光屏,三次成倒立实像的相关数据记录如下表。分析表中数据,可得出结论:凸透镜成实像时,物距变小,像距变
大
,像变大
。(3) 继续移动光源至物距为6 cm时,发现无论如何移动光屏,均不能在光屏上成像,人眼应从
光屏
(光源/光屏)一侧透过凸透镜观察光源的像,此时不能
(能/不能)用(1)中的测量工具直接测出观察到的像高?(4) 若保持光源到光屏的距离为45 cm不变,仅移动凸透镜改变物距,则表中第
2
次实验的成像情况不能探究,理由是:u+v＜45 cm
。答案
8. (1) 刻度尺
(2) 大 大
(3) 光屏 不能
(4) 2 $u+v＜45\ \mathrm{cm}$
(2) 大 大
(3) 光屏 不能
(4) 2 $u+v＜45\ \mathrm{cm}$
解析
【分析】
本题围绕凸透镜成像实验展开，需结合长度测量工具、凸透镜成像规律、实像与虚像的特点及实验条件分析各小问：(1)测量像的高度属于长度测量，需对应工具；(2)根据凸透镜成实像的规律，结合物距变化分析像距和像的变化；(3)物距小于焦距时成虚像，需明确虚像的观察侧及测量特点；(4)根据成实像时物距与像距的和的限制，分析固定光源到光屏距离时无法实现的实验。
【解析】
(1) 测量像的高度是测量长度，需要的工具是刻度尺；
(2) 凸透镜成实像时，物距变小，像距变大，像变大，结合表格数据可验证该规律；
(3) 当物距u=6cm＜焦距f=10cm时，凸透镜成正立放大的虚像，虚像与光源在透镜同侧，因此需从光屏一侧透过透镜观察；虚像由折射光线的反向延长线形成，无法在光屏呈现，不能用刻度尺直接测量其高度；
(4) 凸透镜成实像时，物距与像距之和需满足u+v≥4f=40cm，题目中光源到光屏距离为45cm，若某次实验的u+v＜45cm，则无法在光屏成实像，表中第2次实验的u+v＜45cm，因此其成像情况不能探究。
【答案】
(1) 刻度尺；(2) 大；大；(3) 光屏；不能；(4) 2；$u+v＜45\ \mathrm{cm}$
【知识点】
凸透镜成像规律，长度测量，实像与虚像
【点评】
本题是凸透镜成像实验的基础应用题，考察实验工具选择、成像规律应用、虚像特点及实验条件分析，注重对核心知识点的理解与基础应用，属于常规题型。
【难度系数】
0.7
本题围绕凸透镜成像实验展开，需结合长度测量工具、凸透镜成像规律、实像与虚像的特点及实验条件分析各小问：(1)测量像的高度属于长度测量，需对应工具；(2)根据凸透镜成实像的规律，结合物距变化分析像距和像的变化；(3)物距小于焦距时成虚像，需明确虚像的观察侧及测量特点；(4)根据成实像时物距与像距的和的限制，分析固定光源到光屏距离时无法实现的实验。
【解析】
(1) 测量像的高度是测量长度，需要的工具是刻度尺；
(2) 凸透镜成实像时，物距变小，像距变大，像变大，结合表格数据可验证该规律；
(3) 当物距u=6cm＜焦距f=10cm时，凸透镜成正立放大的虚像，虚像与光源在透镜同侧，因此需从光屏一侧透过透镜观察；虚像由折射光线的反向延长线形成，无法在光屏呈现，不能用刻度尺直接测量其高度；
(4) 凸透镜成实像时，物距与像距之和需满足u+v≥4f=40cm，题目中光源到光屏距离为45cm，若某次实验的u+v＜45cm，则无法在光屏成实像，表中第2次实验的u+v＜45cm，因此其成像情况不能探究。
【答案】
(1) 刻度尺；(2) 大；大；(3) 光屏；不能；(4) 2；$u+v＜45\ \mathrm{cm}$
【知识点】
凸透镜成像规律，长度测量，实像与虚像
【点评】
本题是凸透镜成像实验的基础应用题，考察实验工具选择、成像规律应用、虚像特点及实验条件分析，注重对核心知识点的理解与基础应用，属于常规题型。
【难度系数】
0.7
