2026年课堂作业武汉出版社九年级数学下册人教版第162页答案
16.(1)右图表示一只墨水瓶，请画出该墨水瓶的三视图.

(2)右图所示的零件叫做燕尾槽，请画出它的三视图.

答案


16. (1)

(2)

画几何体的三视图时，要注意从三个方面观察它们.具体方法为：
(1)确定主视图的位置，画出主视图；
(2)在主视图正下方画出
，注意与主视图“
”；
(3)在主视图正右方画出
，注意与主视图“
”，与俯视图“
”；
(4)为表示圆柱、圆锥等的对称轴，规定在视图中加画点划线表示对称轴.

答案

俯视图；长对正；左视图；高平齐；宽相等

解析

根据画三视图的基本规则，主视图下方是俯视图且长对正，主视图右方是左视图且高平齐，左视图与俯视图宽相等。

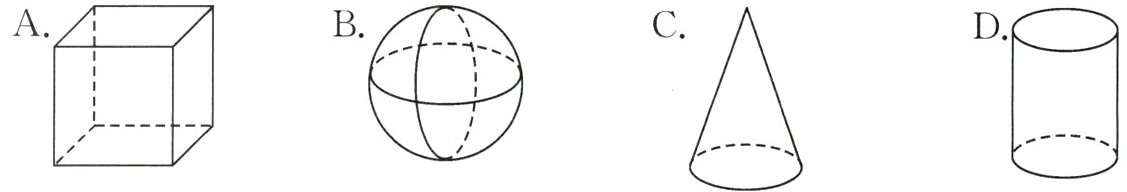

例 1 下面四个几何体中，其主视图不是中心对称图形的是(
C
).

答案

例1答案：C

解析

A是正方体，主视图是正方形；B是球，主视图是圆；C是圆锥，主视图是等腰三角形；D是圆柱，主视图是矩形。正方形、圆、矩形是中心对称图形，等腰三角形不是中心对称图形。
选C.
