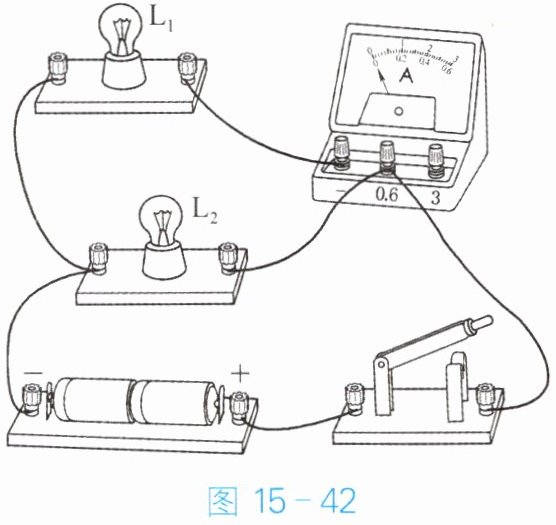

如图 15 - 42 所示,只需改变电路中一根导线的连接,就能使电流表测量通过并联的两个灯泡的总电流。请在要改接的那根导线上画“×”,再画出改接的导线。

答案

如图4所示![img alt=4]

解析

（在原图中，将连接灯泡$L_2$右接线柱与电流表“$3$”接线柱的导线画“×”，然后用导线将灯泡$L_2$右接线柱与电流表“$-$”接线柱相连。）
电压的概念
电压在电路中的作用是什么？
电路中的电源使电路两端保持一定的
电压
,电路中的电荷就会持续地定向移动,电路中就有持续的电流。
电源
给电路两端提供电压。电压用字母
U
表示,在国际单位制中,其单位是
伏特
,简称
伏
,符号是
V
。
常用的单位还有
毫伏(mV)
和
千伏(kV)
。
认识电压表
电压表有什么基本特征？
电压表是测量
电压
的仪表,在电路中的符号是
Ⓥ
。
电压表有两个量程,分别是
0～3
V和
0～15
V。
电压表的使用
如何正确使用电压表测量电压？
使用时,电压表要与被测用电器
并
联。
让电流从
正
接线柱流入,从
负
接线柱流出。
被测电压的大小不能超过电压表的
量程
。

答案

电压　电源　U　伏特　伏　V　毫伏(mV)　千伏(kV)　电压　Ⓥ　0～3　0～15　并　正　负　量程
