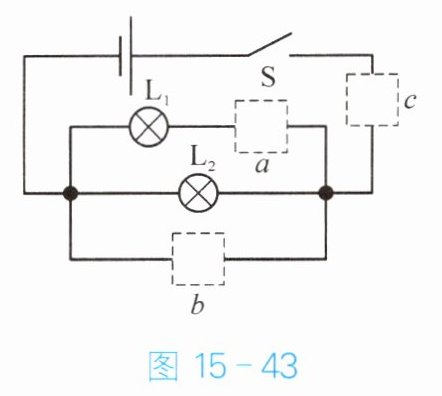

例题 在图15-43的虚线框内画出适当的电表符号,使之成为一个正确的电路,且闭合开关S后,两灯均能发光。

答案


分析 电表a与灯$L_1$串联在支路中,应接电流表；电表b与灯$L_1、$$L_2$并联,应接电压表；电表c串联在干路中,应接电流表。

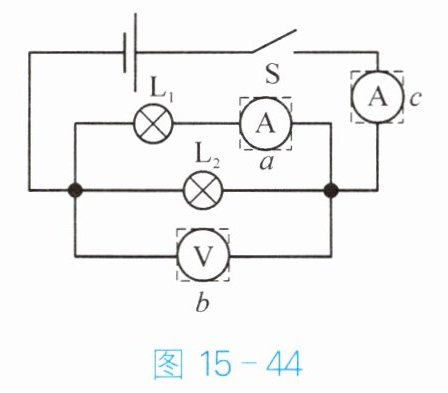

解 如图15-44所示
策略提炼 电流表必须串联在电路中,且相当于导线；电压表必须并联在电路中,且相当于开路。
举一反三 请在图15-45的虚线框内画出适当的电表符号,使两灯组成并联电路。

答案

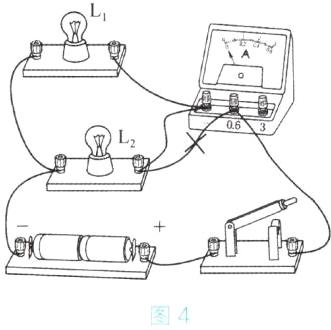

图4
1. 下列四位物理学家中,其名字被用作电压单位的是(
A
)。
A.伏特
B.焦耳
C.牛顿
D.安培

答案

A
2. 我国家庭电路的电压是
220
V,一节新的干电池的电压是
1.5
V。

答案

220 1.5

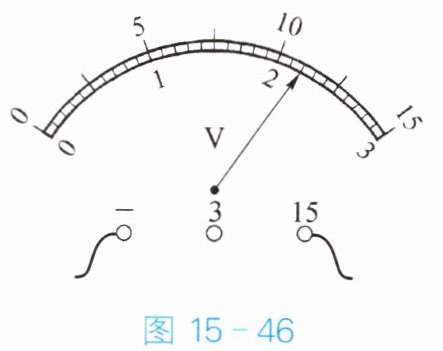

3. 如图15-46所示,电压表的示数是(
C
)。

A.2.2 V
B.12 V
C.11 V
D.2.4 V

答案

C

解析

由图可知，电压表选用的量程为0~15V，分度值为0.5V，指针指在第22个小格处，示数为$22×0.5\,V=11\,V$。
C

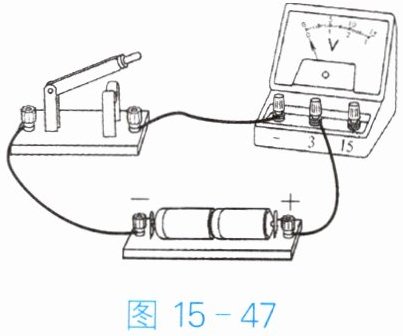

4. 图15-47中的电路接入了电压表,闭合开关后,下列说法中正确的是(
C
)。

A.电压表可能会损坏
B.电压表的指针将反偏
C.电压表能正常测出电源电压
D.将电压表换成电流表能测出电路中的电流

答案

C
