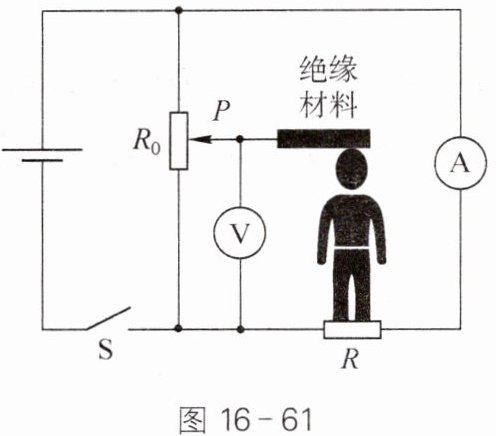

6. 图16-61为身高体重测量仪原理图,当体检者站在台面上时,测量仪能自动显示身高和体重。压敏电阻R的阻值随压力的增大而减小,滑片P随身高增高而上滑。下列分析正确的是()。

A.身高越高,电压表示数越大
B.身高越高,通过R₀的电流越大
C.体重越大,电流表示数越小

D.体重越大,电压表示数越大

A

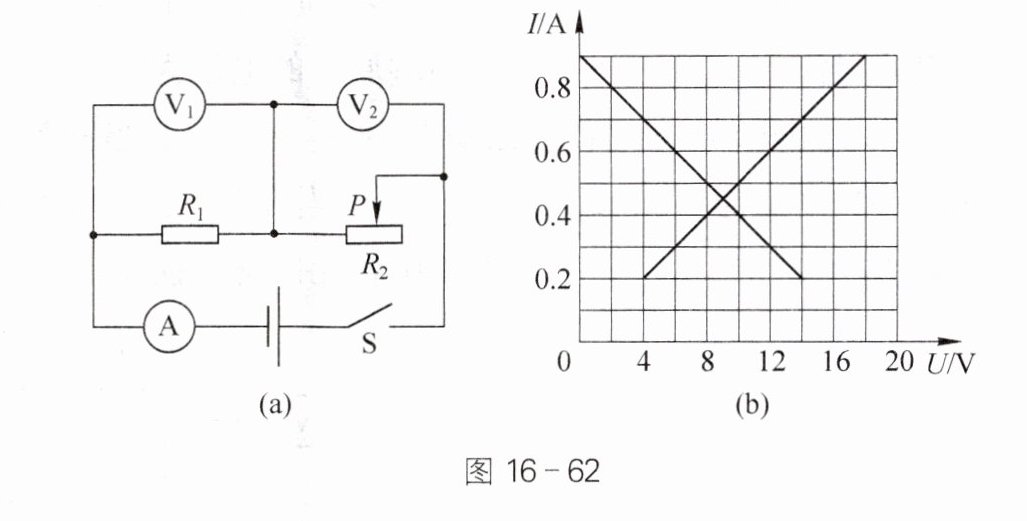

7. 如图16-62(a)所示电路,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中$,R_1、$$R_2$的I-U关系图像如图16-62(b)所示,则下列判断错误的是()。

A.电源电压为18V
B.滑动变阻器$R_2$的最大阻值为30Ω

$C.R_1$的阻值是20Ω
D.当电路中电流是0.4A时$,R_2$两端电压为10V

B

- 由电路图知，$R_1$与$R_2$串联，电压表分别测$R_1$、$R_2$电压，电流表测电路电流。
当滑片在左端时，$R_2=0$，电路中电流最大，$R_1$电压为电源电压$U$，对应图线中电压随电流增大而增大的为$R_1$的$I-U$图像，其终点（电流最大处）电压$U=18\,V$，A正确。
此时电流$I=0.9\,A$，$R_1=\frac{U}{I}=\frac{18\,V}{0.9\,A}=20\,\Omega$，C正确。
当滑片在右端时，$R_2$最大，电路电流最小$I'=0.3\,A$，此时$R_1$电压$U_1'=I'R_1=0.3\,A×20\,\Omega=6\,V$，$R_2$电压$U_2'=U-U_1'=12\,V$，$R_2最大阻值R_2=\frac{U_2'}{I'}=\frac{12\,V}{0.3\,A}=40\,\Omega$，B错误。
当电流$I''=0.4\,A$时，$U_1''=I''R_1=0.4\,A×20\,\Omega=8\,V$，$U_2''=U-U_1''=10\,V$，D正确。
B

8. 如图16-63所示的家庭电路中,闭合开关后灯泡不亮。用测电笔检测插座的两孔,发现只有插入右孔时氖管才发光。用测电笔检测A点,氖管发光；检测B点,氖管不发光。发生这一现象的原因可能是()。

A.灯泡断路
B.灯泡短路
C.进户零线断路
D.进户火线断路

A

9. 小刚学习了“欧姆定律”之后,为了了解铅笔芯电阻的大小,他在一支铅笔芯两端加了3V电压,测出通过铅笔芯的电流是150mA,则该铅笔芯电阻为Ω；若加在这支铅笔芯两端的电压增加到6V时,通过它的电流又是mA。

20 300

已知铅笔芯两端电压$U_1 = 3\ V$，通过的电流$I_1 = 150\ mA = 0.15\ A$，根据欧姆定律$R=\frac{U}{I}$，可得铅笔芯电阻$R=\frac{U_1}{I_1}=\frac{3\ V}{0.15\ A} = 20\ \Omega$。
当电压增加到$U_2 = 6\ V$时，电阻不变，此时电流$I_2=\frac{U_2}{R}=\frac{6\ V}{20\ \Omega}=0.3\ A=300\ mA$。
20 300
