1. 家庭电路有两根电线,______线在进户前已经和大地相连,火线和零线之间的电压是______V。大量事实表明,只有______的电压才是人体安全电压。
答案
零
220
不高于36V
220
不高于36V
解析
【解析】
家庭电路中，零线在进户前已经和大地相连；火线和零线之间的电压是220V；大量事实表明，只有不高于36V的电压才是人体安全电压。
【答案】
零；220；不高于36V
【知识点】
家庭电路组成；家庭电路电压；人体安全电压
【点评】
本题考查家庭电路的基础常识及人体安全电压的相关知识，属于基础识记类题目，需牢记相关电压数值及电路基本特点。
【难度系数】
0.9
家庭电路中，零线在进户前已经和大地相连；火线和零线之间的电压是220V；大量事实表明，只有不高于36V的电压才是人体安全电压。
【答案】
零；220；不高于36V
【知识点】
家庭电路组成；家庭电路电压；人体安全电压
【点评】
本题考查家庭电路的基础常识及人体安全电压的相关知识，属于基础识记类题目，需牢记相关电压数值及电路基本特点。
【难度系数】
0.9

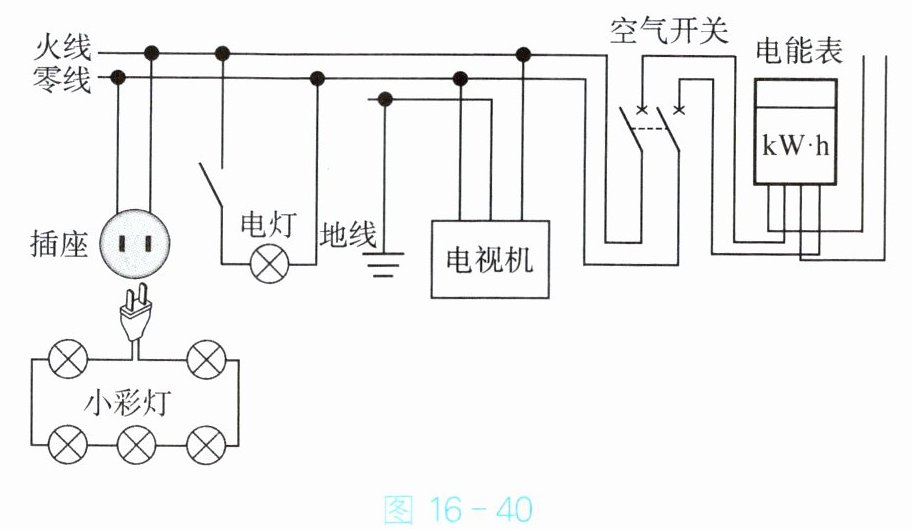

2. 小明家的电路简化后如图 16-40 所示。观察此电路,下列说法中正确的是( )。
A.当有人触电时空气开关会“跳闸”
B.电灯、电视机和插座是并联的
C.各个小彩灯之间是并联的
D.插座中的火线和零线是连通的
A.当有人触电时空气开关会“跳闸”
B.电灯、电视机和插座是并联的
C.各个小彩灯之间是并联的
D.插座中的火线和零线是连通的
答案
B
解析
【解析】
逐一分析各选项：
A. 空气开关在电路短路或总功率过大时跳闸，有人触电时是漏电保护器动作，并非空气开关跳闸，故A错误；
B. 家庭电路中，电灯、电视机和插座都能独立工作，它们是并联连接的，故B正确；
C. 图中的小彩灯是串联在一起的，若其中一个损坏，其他小彩灯也无法正常工作，故C错误；
D. 插座中的火线和零线若连通会造成短路，图中插座是正常的，火线和零线并未连通，故D错误。
【答案】
B
【知识点】
家庭电路连接；串并联电路判断；空气开关作用
【点评】
本题考查家庭电路的相关知识，需熟悉家庭电路的元件作用与连接方式，区分串并联电路的特点。
【难度系数】
0.7
逐一分析各选项：
A. 空气开关在电路短路或总功率过大时跳闸，有人触电时是漏电保护器动作，并非空气开关跳闸，故A错误；
B. 家庭电路中，电灯、电视机和插座都能独立工作，它们是并联连接的，故B正确；
C. 图中的小彩灯是串联在一起的，若其中一个损坏，其他小彩灯也无法正常工作，故C错误；
D. 插座中的火线和零线若连通会造成短路，图中插座是正常的，火线和零线并未连通，故D错误。
【答案】
B
【知识点】
家庭电路连接；串并联电路判断；空气开关作用
【点评】
本题考查家庭电路的相关知识，需熟悉家庭电路的元件作用与连接方式，区分串并联电路的特点。
【难度系数】
0.7

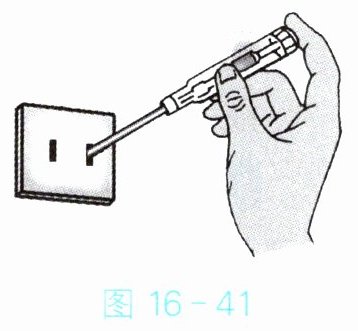

3. 家庭电路的火线和零线可以用测电笔来辨别。使用测电笔时,手指应该触碰______(选填“笔尖”或“笔尾”)金属体。如图 16-41 所示,插入插座后发现氖管发光,表示测电笔接触的是______线,此时______(选填“有”或“没有”)电流通过人体。
答案
笔尾
火
有
火
有
解析
【解析】
使用测电笔辨别火线和零线时，手指必须触碰笔尾金属体，以形成完整的回路；插入插座后氖管发光，说明测电笔接触的是火线，此时有微弱电流通过人体（测电笔内部的高电阻可保证电流在安全范围内）。
【答案】
笔尾；火；有
【知识点】
测电笔的使用、火线的辨别
【点评】
本题考查家庭电路中测电笔的相关知识，属于基础题型，重点考查测电笔的正确使用方法及工作原理，需熟练掌握。
【难度系数】
0.8
使用测电笔辨别火线和零线时，手指必须触碰笔尾金属体，以形成完整的回路；插入插座后氖管发光，说明测电笔接触的是火线，此时有微弱电流通过人体（测电笔内部的高电阻可保证电流在安全范围内）。
【答案】
笔尾；火；有
【知识点】
测电笔的使用、火线的辨别
【点评】
本题考查家庭电路中测电笔的相关知识，属于基础题型，重点考查测电笔的正确使用方法及工作原理，需熟练掌握。
【难度系数】
0.8
4. 家庭电路中,空气开关发生“跳闸”的原因是( )。
A.电流过大
B.电流过小
C.电压过高
D.电压过低
A.电流过大
B.电流过小
C.电压过高
D.电压过低
答案
A
解析
【解析】
家庭电路中空气开关的作用是当电路中电流过大时自动切断电路，起到保护作用。电路中电流过大的原因通常为短路或用电器总功率过大，因此空气开关“跳闸”的原因是电流过大。
【答案】
A
【知识点】
家庭电路电流过大原因；空气开关工作原理
【点评】
本题考查家庭电路中空气开关跳闸的原因，属于家庭电路基础知识点的考查，需掌握家庭电路故障的基本分析方法。
【难度系数】
0.8
家庭电路中空气开关的作用是当电路中电流过大时自动切断电路，起到保护作用。电路中电流过大的原因通常为短路或用电器总功率过大，因此空气开关“跳闸”的原因是电流过大。
【答案】
A
【知识点】
家庭电路电流过大原因；空气开关工作原理
【点评】
本题考查家庭电路中空气开关跳闸的原因，属于家庭电路基础知识点的考查，需掌握家庭电路故障的基本分析方法。
【难度系数】
0.8

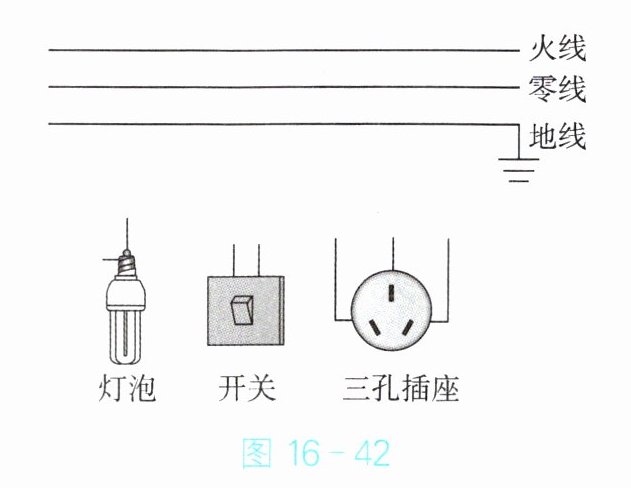

5. 请在图 16-42 中用笔画线表示导线,将电灯、开关和插座正确接入家庭电路。
答案
（画图：开关接火线，灯泡接零线；三孔插座左零右火上接地）
解析
【解析】
1. 灯泡与开关：开关一端接火线，另一端接灯泡顶端金属点，灯泡的螺旋套接零线；
2. 三孔插座：遵循“左零右火上接地”原则，左孔接零线，右孔接火线，上孔接地线。
【答案】
按上述规则接线，具体为：开关串联在火线与灯泡顶端金属点之间，灯泡螺旋套接零线；三孔插座左零右火上接地（接线图对应参考答案图示）
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路元件的正确接法，是家庭电路的基础考点，牢记接线规则能保障用电安全。
【难度系数】
0.7
1. 灯泡与开关：开关一端接火线，另一端接灯泡顶端金属点，灯泡的螺旋套接零线；
2. 三孔插座：遵循“左零右火上接地”原则，左孔接零线，右孔接火线，上孔接地线。
【答案】
按上述规则接线，具体为：开关串联在火线与灯泡顶端金属点之间，灯泡螺旋套接零线；三孔插座左零右火上接地（接线图对应参考答案图示）
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路元件的正确接法，是家庭电路的基础考点，牢记接线规则能保障用电安全。
【难度系数】
0.7
