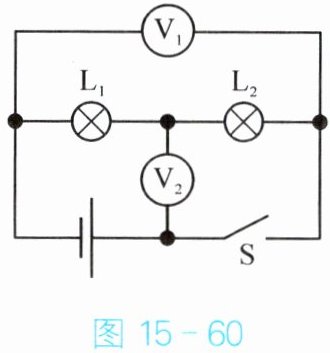

例题2 如图15-60所示,闭合开关S,电压表V_1的示数为6 V,电压表V_2的示数为3.4 V,则电源电压为______ V,L_1两端电压为______ V。

分析 由图可知,闭合开关,两灯串联,电压表V_1测电源电压,电压表V_2测L_2两端电压,即电源电压$ U = 6V $,L_2两端电压$ U_2 = 3.4V $。根据串联电路的电压特点可得,L_1两端电压$ U_1 = U - U_2 = 6V - 3.4V = 2.6V $。
解 6 2.6
策略提炼 先分析电路是串联的,再判断电压表的测量对象,结合串联电路的电压特点进行计算。

6
2.6

【解析】
由电路图可知，闭合开关S后，L₁与L₂串联。电压表V₁测量电源两端的电压，电压表V₂测量L₂两端的电压。已知V₁示数为6V，因此电源电压$U=6V$；V₂示数为3.4V，即L₂两端电压$U_2=3.4V$。根据串联电路的电压规律：串联电路总电压等于各部分电路两端电压之和，可得L₁两端的电压$U_1=U-U_2=6V-3.4V=2.6V$。
【答案】
6；2.6
【知识点】
串联电路电压规律、电压表的使用
【点评】
解决此类问题的关键是先明确电路连接方式，再判断电压表的测量对象，最后结合串联电路的电压特点进行计算。
【难度系数】
0.7

举一反三 如图15-61所示,闭合开关S,已知电源电压为6 V,电压表的示数为2 V。下列说法中正确的是( )。


A.灯泡$L_1$两端的电压为4 V
B.灯泡$L_1$两端的电压为2 V
C.灯泡$L_2$两端的电压为2 V
D.灯泡$L_2$两端的电压为6 V

B

【解析】
由图可知，灯泡$L_1$与$L_2$串联，电压表并联在$L_1$两端，测量$L_1$两端的电压，所以$L_1$两端的电压$U_1=2\ \mathrm{V}$，故B正确，A错误；
根据串联电路的电压规律$U=U_1+U_2$，电源电压$U=6\ \mathrm{V}$，则$L_2$两端的电压$U_2=U-U_1=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$，故C、D错误。
【答案】
B
【知识点】
串联电路电压规律，电压表的使用
【点评】
本题考查串联电路的电压规律和电压表的使用，关键是明确电压表测量的是哪个用电器两端的电压。
【难度系数】
0.7

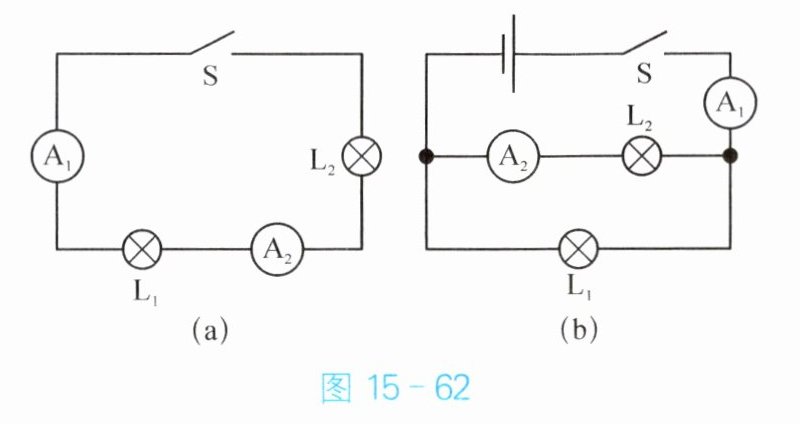

1. 如图15-62(a)所示,电路中电流表$A_1$的示数是0.3 A,则电流表$A_2$的示数是______A,通过$L_2$的电流是______A。如图15-62(b)所示,电路中电流表$A_1$的示数是1.2 A,电流表$A_2$的示数是0.7 A,则通过$L_1$的电流是______A,通过$L_2$的电流是______A。

0.3
0.3
0.5
0.7

【解析】
图(a)为串联电路，串联电路中各处电流相等，因此电流表$A_2$的示数与$A_1$示数相同，为0.3A，通过$L_2$的电流也为0.3A；
图(b)为并联电路，电流表$A_2$测$L_2$的电流，故通过$L_2$的电流为0.7A，电流表$A_1$测干路电流，根据并联电路干路电流等于各支路电流之和，通过$L_1$的电流为$I_1=I-I_2=1.2A-0.7A=0.5A$。
【答案】
0.3；0.3；0.5；0.7
【知识点】
串联电路电流规律；并联电路电流规律
【点评】
本题考查串、并联电路的电流规律，关键是正确识别电路的连接方式，明确电流表测量的对象。
【难度系数】
0.7

2. 如图15-63所示,在“探究串联电路中电压的特点”时,小雨同学用电压表测出A与B、B与C、A与C之间的电压分别为$ U_{AB} = 3V $,$ U_{BC} = 3V $,$ U_{AC} = 6V $。她在表格中记录数据后,下一步应该做的是( )。

A.整理器材,分析数据,得出结论
B.对调$L_1$和$L_2$的位置,再测出一组电压值
C.换用电压表的另一量程,再测一组电压值
D.换用不同规格的小灯泡,再测出几组电压值

D

【解析】
在探究串联电路电压特点的实验中，仅通过一组相同规格灯泡的实验数据得出结论具有偶然性，为得到普遍适用的规律，需换用不同规格的小灯泡，多次测量获取多组数据后再分析结论。
A选项直接整理器材得出结论，结论不具有普遍性；B选项对调相同规格的灯泡位置，测量数据无变化，无法得到普遍规律；C选项换用电压表量程，不能避免实验偶然性，无法得到普遍规律。因此下一步应选D操作。
【答案】
D
【知识点】
串联电路电压规律、多次实验找普遍规律
【点评】
本题考查探究串联电路电压特点的实验操作，核心是理解多次实验的目的为避免偶然性，得出普遍规律，需明确不同操作对实验结论的影响。
【难度系数】
0.8
