8.用电流表测量通过灯泡$\mathrm{L}_1$的电流。

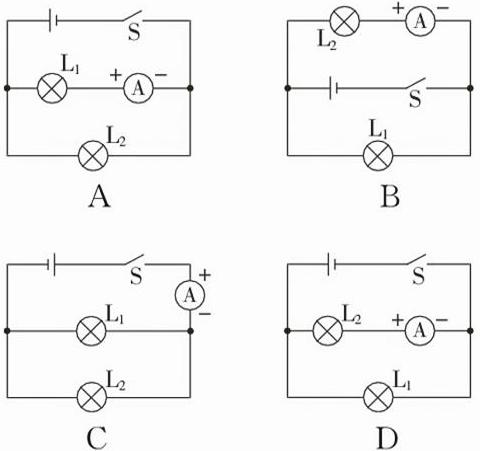

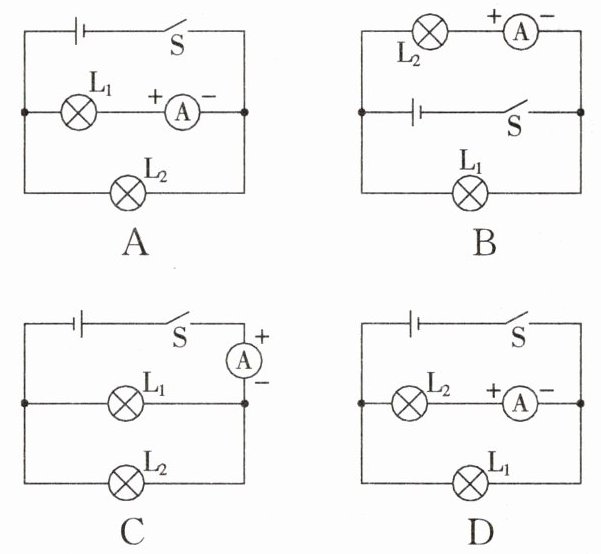

下列电路连接正确的是（
下列电路连接正确的是（
A
）答案
8. A
解析
【分析】要判断哪个电路能正确测量通过灯泡$\mathrm{L}_1$的电流，需依据电流表的使用规则：①电流表必须串联在被测电路中；②电流需从电流表的正接线柱流入，负接线柱流出。需逐一分析各选项，确认电流表的连接是否符合规则，且测量对象为$\mathrm{L}_1$的电流。
【解析】
选项A：电流表与$\mathrm{L}_1$串联在同一支路中，电流从电流表的正接线柱流入、负接线柱流出，符合电流表使用规则，能正确测量通过$\mathrm{L}_1$的电流，该选项正确。
选项B：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，并非$\mathrm{L}_1$的电流，不符合要求，错误。
选项C：电流表接在干路中，测量的是干路总电流，且电流表的正负接线柱接反，不符合规则，错误。
选项D：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，并非$\mathrm{L}_1$的电流，不符合要求，错误。
【答案】8. A
【知识点】电流表的使用、串联电路电流测量
【点评】本题考查电流表的正确使用，核心是掌握电流表“串联、正进负出”的连接规则，同时需明确测量对象，确保电流表与被测用电器串联。
【难度系数】0.5
【解析】
选项A：电流表与$\mathrm{L}_1$串联在同一支路中，电流从电流表的正接线柱流入、负接线柱流出，符合电流表使用规则，能正确测量通过$\mathrm{L}_1$的电流，该选项正确。
选项B：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，并非$\mathrm{L}_1$的电流，不符合要求，错误。
选项C：电流表接在干路中，测量的是干路总电流，且电流表的正负接线柱接反，不符合规则，错误。
选项D：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，并非$\mathrm{L}_1$的电流，不符合要求，错误。
【答案】8. A
【知识点】电流表的使用、串联电路电流测量
【点评】本题考查电流表的正确使用，核心是掌握电流表“串联、正进负出”的连接规则，同时需明确测量对象，确保电流表与被测用电器串联。
【难度系数】0.5
9. 如图4-1-5所示的电路，当开关S闭合后，电路正常工作。下列判断正确的是(
A.电流表$\mathrm{A}_1$测量通过灯泡$\mathrm{L}_1$的电流
B.电流表$\mathrm{A}_1$测量通过灯泡$\mathrm{L}_2$的电流
C.电流表$\mathrm{A}_2$测量通过灯泡$\mathrm{L}_2$的电流
D.电流表$\mathrm{A}_2$测量通过灯泡$\mathrm{L}_1$与$\mathrm{L}_2$的总电流
图4-1-5
C
)A.电流表$\mathrm{A}_1$测量通过灯泡$\mathrm{L}_1$的电流
B.电流表$\mathrm{A}_1$测量通过灯泡$\mathrm{L}_2$的电流
C.电流表$\mathrm{A}_2$测量通过灯泡$\mathrm{L}_2$的电流
D.电流表$\mathrm{A}_2$测量通过灯泡$\mathrm{L}_1$与$\mathrm{L}_2$的总电流
图4-1-5
答案
9. C
解析
【分析】首先判断电路连接方式：由图可知，L₁与L₂并联。接着分析电流表的测量对象：电流从电源正极流出，经开关S、电流表A₁后分为两支，一支通过L₁回到电源负极，另一支通过电流表A₂和L₂回到电源负极。因此，电流表A₁在干路，测量干路总电流；电流表A₂与L₂串联，测量通过L₂的电流。再逐一分析选项即可得出正确答案。
【解析】L₁与L₂并联：①电流表A₁在干路，测量的是L₁和L₂的总电流，故A、B选项错误；②电流表A₂与L₂串联，测量的是通过L₂的电流，故C选项正确，D选项错误。
【答案】C
【知识点】并联电路电流、电流表的使用
【点评】本题考查并联电路中电流表的测量对象，关键是正确分析电路连接方式和电流表位置，属于基础题，难度较低。
【难度系数】0.3
【解析】L₁与L₂并联：①电流表A₁在干路，测量的是L₁和L₂的总电流，故A、B选项错误；②电流表A₂与L₂串联，测量的是通过L₂的电流，故C选项正确，D选项错误。
【答案】C
【知识点】并联电路电流、电流表的使用
【点评】本题考查并联电路中电流表的测量对象，关键是正确分析电路连接方式和电流表位置，属于基础题，难度较低。
【难度系数】0.3

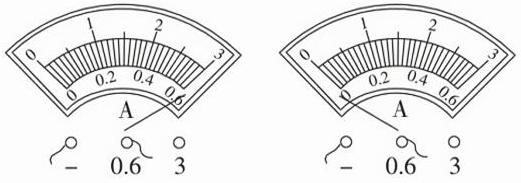

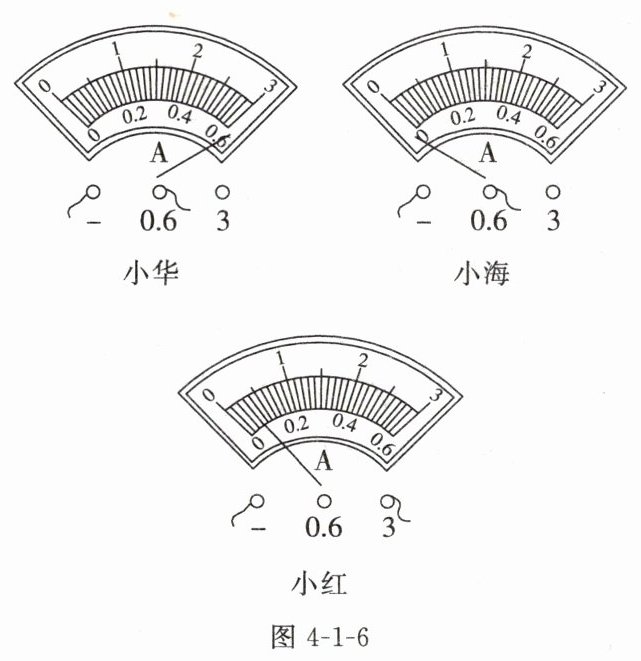

10.小华、小海、小红三名同学在做“用电流表测量电流”的分组实验，闭合开关前，他们的电流表指针均指在零刻度线处。当闭合开关试触时，发现电流表指针摆动分别出现了图4-1-6所示的三种情况，请分析他们在电流表的使用上分别存在什么问题。
(1)小华同学的问题：
(2)小海同学的问题：
(3)小红同学的问题：
(1)小华同学的问题：
所选测量范围
过小
。(2)小海同学的问题：
正、负接线柱
接反了
。(3)小红同学的问题：
所选测量范围
过大
。答案
10. (1)所选测量范围过小
(2)正、负接线柱接反了
(3)所选测量范围过大
解析
【分析】
要判断电流表使用的问题，需依据电流表的正确使用规则：电流需从正接线柱流入、负接线柱流出，要根据被测电流大小选择合适量程。若指针偏转过载，说明量程选小；若指针反向偏转，说明正负接线柱接反；若指针偏转角度过小，说明量程选大。
【解析】
1. 小华：电流表选用0~0.6A量程，指针偏转超过该量程最大值，说明所选量程过小，无法测量实际电流，导致指针偏出刻度盘。
2. 小海：电流表指针反向偏转，说明电流从负接线柱流入、正接线柱流出，即正、负接线柱接反了。
3. 小红：电流表选用0~3A量程，指针偏转角度很小，说明所选量程过大，被测电流远小于量程，导致指针偏转幅度小。
【答案】
(1)所选测量范围过小
(2)正、负接线柱接反了
(3)所选测量范围过大
【知识点】
电流表使用规则
【点评】
本题考查电流表的正确使用方法，是电学实验的基础考点，需掌握量程选择和接线柱连接的注意事项。
【难度系数】
0.2
要判断电流表使用的问题，需依据电流表的正确使用规则：电流需从正接线柱流入、负接线柱流出，要根据被测电流大小选择合适量程。若指针偏转过载，说明量程选小；若指针反向偏转，说明正负接线柱接反；若指针偏转角度过小，说明量程选大。
【解析】
1. 小华：电流表选用0~0.6A量程，指针偏转超过该量程最大值，说明所选量程过小，无法测量实际电流，导致指针偏出刻度盘。
2. 小海：电流表指针反向偏转，说明电流从负接线柱流入、正接线柱流出，即正、负接线柱接反了。
3. 小红：电流表选用0~3A量程，指针偏转角度很小，说明所选量程过大，被测电流远小于量程，导致指针偏转幅度小。
【答案】
(1)所选测量范围过小
(2)正、负接线柱接反了
(3)所选测量范围过大
【知识点】
电流表使用规则
【点评】
本题考查电流表的正确使用方法，是电学实验的基础考点，需掌握量程选择和接线柱连接的注意事项。
【难度系数】
0.2
11.在“用电流表测量电流”的实验中：

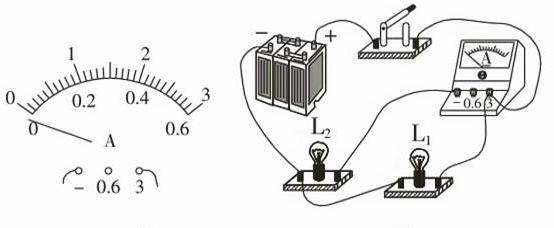

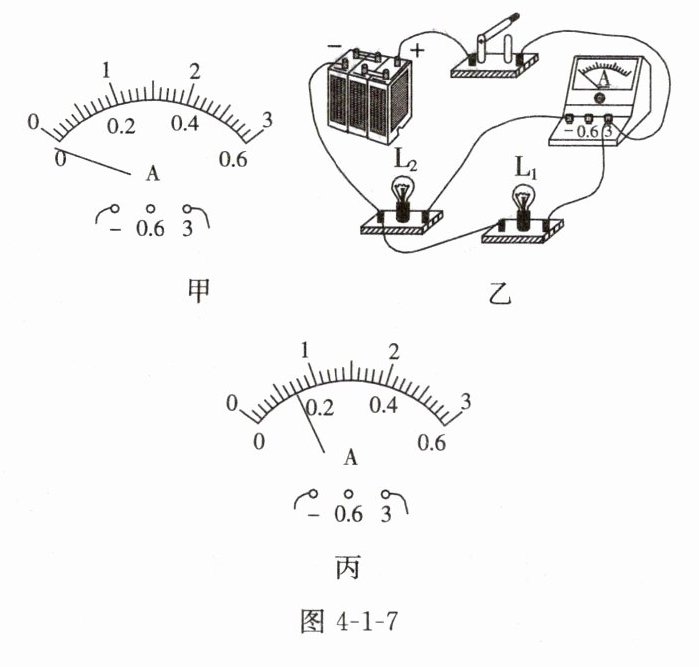

(1)闭合开关前，发现电流表的指针指到图4-1-7甲所示的位置，这是因为
(2)连接的电路如图4-1-7乙所示，则电流表测量的是通过灯
(1)闭合开关前，发现电流表的指针指到图4-1-7甲所示的位置，这是因为
电流表没有调零
。(2)连接的电路如图4-1-7乙所示，则电流表测量的是通过灯
L₂
的电流。正确操作后，如果电流表的示数如图4-1-7丙所示，那么通过该灯的电流是0.7
A。答案
11. (1)电流表没有调零
(2)L₂；0.7 A
解析
【分析】
本题考查电流表的使用，需分步骤分析：（1）闭合开关前电流表指针未对齐零刻度线，是使用前的调零问题；（2）先判断电流表测量的用电器，再根据电流表量程和分度值读数。
【解析】
(1) 闭合开关前，电流表指针偏向零刻度线左侧，说明电流表使用前没有调零，需先将指针调至零刻度线处。
(2) 观察图乙电路，电流路径为：电源正极→开关→电流表→L₂→电源负极，因此电流表与L₂串联，测量通过L₂的电流；图丙中电流表选用0~3A量程，该量程分度值为0.1A，指针指向0.7A位置，故电流为0.7A。
【答案】
11. (1)电流表没有调零
(2)L₂；0.7 A
【知识点】
电流表使用、电流测量
【点评】
本题为电流表使用的基础实验题，考查使用前的调零、测量对象判断及读数，需掌握电流表的正确使用规则，难度较低。
【难度系数】
0.3
本题考查电流表的使用，需分步骤分析：（1）闭合开关前电流表指针未对齐零刻度线，是使用前的调零问题；（2）先判断电流表测量的用电器，再根据电流表量程和分度值读数。
【解析】
(1) 闭合开关前，电流表指针偏向零刻度线左侧，说明电流表使用前没有调零，需先将指针调至零刻度线处。
(2) 观察图乙电路，电流路径为：电源正极→开关→电流表→L₂→电源负极，因此电流表与L₂串联，测量通过L₂的电流；图丙中电流表选用0~3A量程，该量程分度值为0.1A，指针指向0.7A位置，故电流为0.7A。
【答案】
11. (1)电流表没有调零
(2)L₂；0.7 A
【知识点】
电流表使用、电流测量
【点评】
本题为电流表使用的基础实验题，考查使用前的调零、测量对象判断及读数，需掌握电流表的正确使用规则，难度较低。
【难度系数】
0.3
