1.物体到光心的距离简称为，用字母表示。像到光心的距离简称为，用字母表示。

1.物距 u 像距 v

【分析】本题考查透镜相关的基础概念，解题时需明确透镜中两个核心距离的定义，直接对应概念填写即可。
【解析】根据光学中透镜的基本定义，物体到光心的距离简称为物距，用字母u表示；像到光心的距离简称为像距，用字母v表示。
【答案】物距 u 像距 v
【知识点】物距 像距
【点评】本题属于光学基础识记类题目，考查透镜的核心概念，是学习透镜成像规律的基础，难度较低。
【难度系数】0.9

2.组装实验装置时，应调节光屏、凸透镜、烛焰的高度，使它们的中心在。

2.同一高度

【分析】本题考查凸透镜成像实验的基础操作要点，解题思路是明确调节烛焰、凸透镜、光屏高度的目的：让像能完整清晰地呈现在光屏中央，因此需使三者中心处于同一高度。
【解析】在探究凸透镜成像规律的实验中，为保证烛焰的像能完整、清晰地呈现在光屏的中央，需调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度，这是实验的基本操作规范。
【答案】同一高度
【知识点】凸透镜成像实验、实验器材调节
【点评】本题属于光学实验的基础识记题，考查学生对实验基本操作要点的掌握，是实验题中的常见基础考点，难度较低。
【难度系数】0.9

3.(1)物体位于凸透镜的2倍焦距外时，成、的像。
(2)物体位于2倍焦距时，成、的像。
(3)物体位于2倍焦距与1倍焦距之间时，成、的像。
(4)物体位于1倍焦距时，。
(5)物体位于1倍焦距以内时，成、的像。

3.(1)缩小 倒立 实 (2)等大 倒立 实 (3)放大 倒立 实 (4)不能成像 (5)放大 正立 虚

【分析】
本题考查凸透镜成像规律，解题时需根据物体到凸透镜的距离（物距$u$）与焦距（$f$）的关系，对应不同的成像特点：当物距大于2倍焦距、等于2倍焦距、在1倍与2倍焦距之间、等于1倍焦距、小于1倍焦距时，分别对应不同的像的大小、正倒、虚实，以及是否成像，据此逐一填空即可。
【解析】
(1) 当物体位于凸透镜2倍焦距外（$u＞2f$）时，根据凸透镜成像规律，成倒立、缩小的实像；
(2) 当物体位于2倍焦距处（$u=2f$）时，成倒立、等大的实像；
(3) 当物体位于1倍与2倍焦距之间（$f＜u＜2f$）时，成倒立、放大的实像；
(4) 当物体位于1倍焦距处（$u=f$）时，光线经凸透镜后平行射出，不能成像；
(5) 当物体位于1倍焦距以内（$u＜f$）时，成正立、放大的虚像。
【答案】
3.(1)缩小 倒立 实 (2)等大 倒立 实 (3)放大 倒立 实 (4)不能成像 (5)放大 正立 虚
【知识点】
凸透镜成像规律、实像与虚像
【点评】
本题为光学基础题，直接考察凸透镜成像的核心规律，属于需熟练记忆的知识点，是中考光学部分的常考内容，难度较低。
【难度系数】
0.8

1.在探究凸透镜成像的规律时,提出的探究问题应该是 （）

A.凸透镜对光是否有会聚作用
B.像的虚实、大小、正倒跟物距有什么关系
C.凸透镜对光是否有发散作用
D.凸透镜是否能成像

1.B

【分析】
要确定探究凸透镜成像规律的探究问题，需明确该实验的核心目标：研究凸透镜成像时，像的性质（虚实、大小、正倒）随物距的变化关系。逐一分析选项：A、C是凸透镜的基本光学作用，不属于成像规律的探究范畴；D仅询问凸透镜是否成像，未聚焦成像的具体规律；只有B准确指向了凸透镜成像规律的核心探究内容。
【解析】
探究凸透镜成像规律的实验，目的是探究像的虚实、大小、正倒与物距的关系。选项A、C研究的是凸透镜对光的作用，与成像规律无关；选项D的问题过于宽泛，未涉及成像的具体变化规律；选项B明确了成像性质与物距的关联，是该实验应提出的探究问题。
【答案】
B
【知识点】
凸透镜成像规律；科学探究的问题设计
【点评】
本题考查凸透镜成像规律探究的核心问题，需明确实验的探究目标，区分凸透镜的基本光学性质与成像规律的探究内容，属于基础题，难度较低。
【难度系数】
0.8

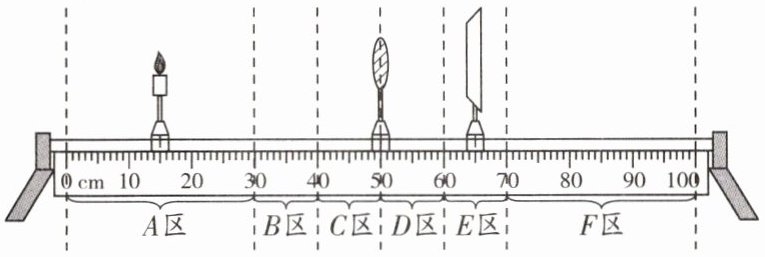

2. 如图所示，烛焰、凸透镜和光屏三者的中心在同一高度，该凸透镜的焦距为10.0 cm，凸透镜的位置保持不变。假设光具座足够长，以下说法中正确的是 ()


A.当蜡烛放在图中A区域时，光屏应放在图中D区域才可能呈现清晰的像
B.蜡烛从图中位置逐渐远离透镜时，所成的像会逐渐变小
C.若无论怎么移动光屏，在光屏上都找不到像，则蜡烛可能放在图中B区域
D.若光屏上要得到一个放大的像，则蜡烛应该放在图中C区域

2.B

【分析】
首先明确凸透镜焦距f=10.0cm，透镜位于光具座50cm刻度处，需结合凸透镜成像规律：①当u＞2f时，成倒立缩小实像，f＜v＜2f；②当f＜u＜2f时，成倒立放大实像，v＞2f；③当u=f时，不成像；④当u＜f时，成正立放大虚像，虚像无法在光屏呈现；⑤物距增大时，像距减小，像变小。再确定各区域对应的物距范围，逐一分析选项。
【解析】
已知凸透镜焦距f=10cm，透镜在50cm刻度处，2f=20cm。
选项A：蜡烛在A区域（0~30cm），物距u=50cm - 物位置，A区域u＞50-30=20cm，即u＞2f，此时像距v应满足f＜v＜2f，对应光屏在60cm~70cm，即E区域，而非D区域，A错误。
选项B：根据凸透镜成像规律，物距增大时，像距减小，像变小。蜡烛远离透镜时，物距变大，所成的像逐渐变小，B正确。
选项C：光屏找不到像，可能是u≤f（u=f不成像，u＜f成虚像）。B区域物距u=10cm~20cm，即f＜u＜2f，成实像，光屏可承接，C错误。
选项D：光屏成放大实像需f＜u＜2f，对应蜡烛在B区域（30cm~40cm），C区域物距u≤10cm，成虚像无法承接，D错误。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，需准确掌握物距、像距与焦距的关系，结合各区域物距范围分析选项，易错点是区分实像与虚像的承接条件，以及像的大小变化规律。
【难度系数】
0.5

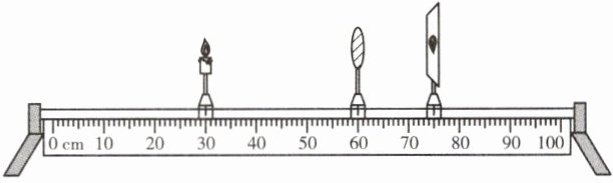

3.如图所示，是“探究凸透镜成像的规律”的实验装置，已知使用的凸透镜的焦距为10 cm。

(1)实验时,要将(填“蜡烛”或“烛焰”)、凸透镜、光屏三者的中心调到同一。
(2)如图所示,此时光屏上恰好呈现清晰的像,此时物距为cm;所成的像是倒立的、(填“放大”“等大”或“缩小”)的实像。
(3)保持透镜位置不动,将蜡烛向右移动到45 cm刻度处,光屏需要向移动到cm刻度处,光屏上才能再次得到清晰的像。
(4)实验中,由于蜡烛变短,烛焰在光屏上的像位于光屏的(填“上半部”或“下半部”)。

3.(1)烛焰 高度 (2)30.0 缩小 (3)右 90.0 (4)上半部

【分析】
本题围绕“探究凸透镜成像的规律”实验展开，解题思路如下：
1. 明确实验操作要求：需调整烛焰、凸透镜、光屏三者中心在同一高度，保证像成在光屏中央；
2. 计算物距：根据蜡烛和凸透镜的刻度位置，计算物距，结合焦距判断成像性质；
3. 移动蜡烛后，依据凸透镜成像规律（物近像远像变大），通过成像公式或规律推导像距，确定光屏的移动方向和位置；
4. 分析蜡烛变短后的像的位置：利用过光心的光线传播方向不变，判断像的偏移方向。
【解析】
(1) 实验时，为了使像能够成在光屏的中央，需要将烛焰、凸透镜、光屏三者的中心调整到同一高度，因此依次填“烛焰”和“高度”。
(2) 由图可知，蜡烛在30.0 cm刻度处，凸透镜在60.0 cm刻度处，物距$ u = 60.0\ \mathrm{cm} - 30.0\ \mathrm{cm} = 30.0\ \mathrm{cm} $。已知凸透镜焦距$ f = 10\ \mathrm{cm} $，此时$ u ＞ 2f $，根据凸透镜成像规律，成倒立、缩小的实像，因此物距为30.0 cm，像的性质是缩小。
(3) 蜡烛移动到45 cm刻度处时，物距$ u' = 60.0\ \mathrm{cm} - 45.0\ \mathrm{cm} = 15\ \mathrm{cm} $，满足$ f ＜ u' ＜ 2f $（$ 10\ \mathrm{cm} ＜ 15\ \mathrm{cm} ＜ 20\ \mathrm{cm} $）。根据凸透镜成像公式$ \frac{1}{f} = \frac{1}{u} + \frac{1}{v} $，代入$ f=10\ \mathrm{cm} $、$ u'=15\ \mathrm{cm} $，解得像距$ v' = 30\ \mathrm{cm} $，因此光屏位置为$ 60.0\ \mathrm{cm} + 30\ \mathrm{cm} = 90.0\ \mathrm{cm} $，即光屏需向右移动到90.0 cm刻度处。
(4) 蜡烛变短后，烛焰位置向下移动，由于过凸透镜光心的光线传播方向不变，烛焰的像会向上偏移，因此像位于光屏的上半部。
【答案】
(1)烛焰；高度 (2)30.0；缩小 (3)右；90.0 (4)上半部
【知识点】
凸透镜成像规律；实验操作；物距像距计算
【点评】
本题是凸透镜成像规律的基础实验题，涵盖实验操作规范、成像规律应用、像的位置判断等核心考点，需熟练掌握凸透镜成像规律及实验注意事项，属于常规难度的实验题。
【难度系数】
0.5
