4. 现代生活中人们越来越离不开手机，其中手机强大的拍照功能给人们带来很多的便利，景物通过手机镜头成倒立、缩小的（填“实像”或“虚像”）。如图所示，小明利用自拍杆进行自拍，与手拿着手机自拍相比，利用自拍杆可以物距，从而取景范围，取得更好的拍摄效果。（后两空均填“增大”或“减小”）

4.实像 增大 增大

【分析】首先，手机镜头相当于凸透镜，回忆凸透镜成像规律：当物体在凸透镜的2倍焦距以外时，成倒立、缩小的实像，这是照相机的成像原理，由此确定第一个空的答案。其次，自拍杆的作用是增大手机与拍摄者的距离，也就是增大了物距；根据凸透镜成像规律，物距增大时，像会变小，能容纳更多景物，从而增大取景范围，据此确定后两个空的答案。
【解析】1. 手机镜头属于凸透镜，照相机利用“物距大于2倍焦距时，凸透镜成倒立、缩小的实像”的原理工作，因此景物通过手机镜头成倒立、缩小的实像，故第一空填“实像”。2. 使用自拍杆自拍时，手机到被拍摄景物的距离（物距）比直接手持手机自拍时更大，即增大了物距；根据凸透镜成像规律，物距增大，像距减小，像的大小变小，此时可拍摄到更多的景物，也就是增大了取景范围，故后两空依次填“增大”“增大”。
【答案】实像 增大 增大
【知识点】凸透镜成像规律、照相机成像应用
【点评】本题结合生活中的自拍场景，考查凸透镜成像规律的实际应用，属于基础题型，需要学生将理论知识与生活实例结合分析，难度适中。
【难度系数】0.6

5.小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入一凸透镜。有焦距为5 cm和10 cm的两种凸透镜，为了在盒盖上方
附近，通过凸透镜观察到标本正立、放大的像，凸透镜焦距$f$与盒高$h$选择合理的是 ()

A.$f=5\ \mathrm{cm}$、$h=10\ \mathrm{cm}$
B.$f=10\ \mathrm{cm}$、$h=12\ \mathrm{cm}$
C.$f=5\ \mathrm{cm}$、$h=12\ \mathrm{cm}$
D.$f=10\ \mathrm{cm}$、$h=6\ \mathrm{cm}$

5.D

【分析】要通过凸透镜观察到正立、放大的像，需利用凸透镜成正立放大虚像的规律：当物距小于凸透镜的一倍焦距时，成正立、放大的虚像（放大镜原理）。本题中，标本到凸透镜的物距等于盒高$ h $，因此需要满足$ h ＜ f $，据此判断选项是否合理。
【解析】根据凸透镜成像规律，当物体在凸透镜的一倍焦距以内（物距$ u ＜ f $）时，成正立、放大的虚像。本题中，物距$ u = h $，因此需满足$ h ＜ f $：
A选项：$ f=5\ \mathrm{cm} $，$ h=10\ \mathrm{cm} $，$ h ＞ f $，不符合要求；
B选项：$ f=10\ \mathrm{cm} $，$ h=12\ \mathrm{cm} $，$ h ＞ f $，不符合要求；
C选项：$ f=5\ \mathrm{cm} $，$ h=12\ \mathrm{cm} $，$ h ＞ f $，不符合要求；
D选项：$ f=10\ \mathrm{cm} $，$ h=6\ \mathrm{cm} $，$ h ＜ f $，符合要求。
【答案】D
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的实际应用，核心是掌握放大镜成正立放大虚像的条件（物距小于焦距），属于基础应用题目，难度较低。
【难度系数】0.6

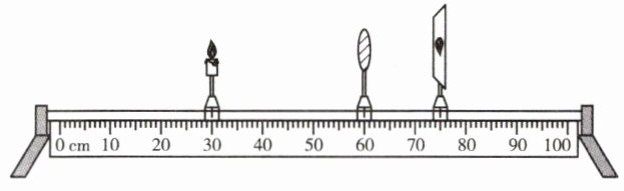

6.某实验小组利用如图所示装置探究凸透镜成像的规律。实验中,他们移动蜡烛并调整光屏的位置,得到的数据如下表所示,则下列说法正确的是 ()

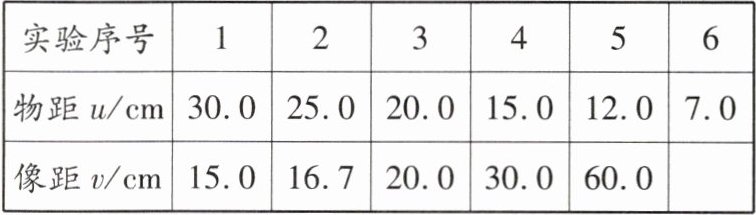

实验序号 1 2 3 4 5 6
物距u/cm 30.0 25.0 20.0 15.0 12.0 7.0
像距v/cm 15.0 16.7 20.0 30.0 60.0

A.此凸透镜的焦距为20 cm
B.第1次实验的成像规律与摄像头成像原理相同
C.第6次实验时,将光屏移动至适当的位置可在光屏上得到放大的像
D.第5次实验得到的像比第2次实验得到的像要小

6.B

【分析】
要解答本题，需先根据凸透镜成像规律确定焦距，再逐一分析各选项：
1. 确定焦距：当物距$u=2f$时，像距$v=2f$，成倒立等大的实像。观察表格第3次实验，$u=20.0cm$、$v=20.0cm$，因此$2f=20cm$，得焦距$f=10cm$。
2. 分析选项：结合凸透镜成像规律（$u＞2f$成倒立缩小实像、$u＜f$成虚像、成实像时物近像远像变大），逐一判断选项对错。
【解析】
根据凸透镜成像规律：当$u=2f$时，$v=2f$，成倒立等大实像。由表格第3次实验数据，$u=20.0cm$、$v=20.0cm$，可得$2f=20cm$，即焦距$f=10cm$。
选项A：焦距为$10cm$，不是$20cm$，A错误。
选项B：第1次实验中$u=30cm＞2f$，成倒立缩小的实像，与摄像头成像原理相同，B正确。
选项C：第6次实验中$u=7cm＜f$，成正立放大的虚像，虚像无法在光屏上呈现，C错误。
选项D：凸透镜成实像时，物距越小像越大。第5次实验物距$12cm＜第2次的25cm$，故第5次的像更大，D错误。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是通过实验数据确定焦距，再结合成像特点分析选项，属于初中物理基础题型，需掌握成像规律的核心要点。
【难度系数】
0.5

7. 小李利用纸筒M、N，焦距为10 cm的凸透镜和半透明薄膜，制成一个模型照相机，如图所示。在较暗的室内，先将凸透镜对着室外的景物，再将凸透镜对着室内点燃的蜡烛，两次均要调节薄膜和凸透镜的距离，使薄膜上呈现清晰的像。下列关于成像情况说法正确的是 （）


A.室外景物在薄膜上成的是正立缩小的像
B.室外景物在薄膜上成的像到凸透镜的距离大于20 cm
C.点燃的蜡烛在薄膜上成的像一定是倒立放大的
D.为使薄膜上出现蜡烛清晰的像，需拉长凸透镜和薄膜的距离

7.D

【分析】本题考查凸透镜成像规律的应用，需结合照相机的成像原理，根据“物距、像距与成像特点的关系”逐一分析选项：当物距$u＞2f$时，凸透镜成倒立、缩小的实像，像距满足$f＜v＜2f$；当物距减小（物体靠近透镜），像距会增大（像远离透镜），即“物近像远像变大”。
【解析】已知凸透镜焦距$f=10\ \mathrm{cm}$，则$2f=20\ \mathrm{cm}$。
1. 分析室外景物成像：凸透镜对着室外景物时，物距远大于$2f$，根据成像规律，成倒立、缩小的实像，像距$f＜v＜2f$（即$10\ \mathrm{cm}＜v＜20\ \mathrm{cm}$）：
A选项：“正立缩小的像”错误，应为倒立缩小的实像，排除；
B选项：“像到凸透镜的距离大于20 cm”错误，像距小于20 cm，排除；
2. 分析室内蜡烛成像：凸透镜对着室内蜡烛时，物距小于室外景物的物距，根据“物近像远像变大”，要成清晰的像，需增大像距，即拉长凸透镜和薄膜的距离；且蜡烛的物距不确定，可能大于$2f$（成缩小像）、等于$2f$（成等大像）、$f＜u＜2f$（成放大像），不一定成放大像：
C选项：“一定是倒立放大的像”错误，排除；
D选项：“需拉长凸透镜和薄膜的距离”符合成像规律，正确。
【答案】D
【知识点】凸透镜成像规律、照相机原理
【点评】本题结合模型照相机考查凸透镜成像规律，核心是掌握“物距变化对像距和像的特点的影响”，需注意区分不同物距下的成像情况，易错点是混淆像的正倒和像距范围。
【难度系数】0.5
