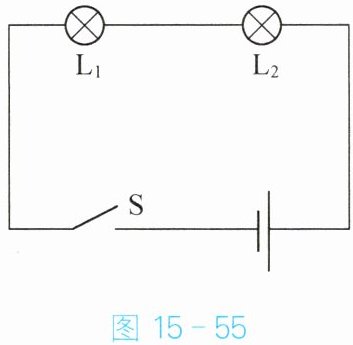

1. 如图15-55所示，灯$\mathrm{L}_1$、$\mathrm{L}_2$串联在某电路中，灯$\mathrm{L}_2$比灯$\mathrm{L}_1$亮很多，下列说法正确的是（
A.通过$\mathrm{L}_2$的电流比$\mathrm{L}_1$大
B.通过$\mathrm{L}_2$的电流比$\mathrm{L}_1$小
C.通过两灯的电流一样大
D.无法比较通过两灯的电流大小
C
）。A.通过$\mathrm{L}_2$的电流比$\mathrm{L}_1$大
B.通过$\mathrm{L}_2$的电流比$\mathrm{L}_1$小
C.通过两灯的电流一样大
D.无法比较通过两灯的电流大小
答案
1. C
解析
【分析】
要解答本题，首先明确电路连接方式：灯$\mathrm{L}_1$、$\mathrm{L}_2$为串联关系。需牢记串联电路的核心电流规律，同时注意灯泡亮度由实际功率决定，与电流大小无直接关联，以此判断各选项对错。
【解析】
由题图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联在电路中。根据串联电路的电流规律：串联电路中各处电流相等，因此通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流大小相同。灯$\mathrm{L}_2$比$\mathrm{L}_1$亮，是因为$\mathrm{L}_2$的实际功率更大，并非电流更大。所以选项A（电流$\mathrm{L}_2$更大）、B（电流$\mathrm{L}_2$更小）、D（无法比较电流）均错误，选项C正确。
【答案】
C
【知识点】
串联电路电流规律、电功率
【点评】
本题考查串联电路的基本电流规律，易被灯泡亮度干扰，需明确“串联电流处处相等”是核心知识点，灯泡亮度由实际功率决定，与电流大小无关，属于基础识记类题目，需准确掌握串联电路规律。
【难度系数】
0.7
要解答本题，首先明确电路连接方式：灯$\mathrm{L}_1$、$\mathrm{L}_2$为串联关系。需牢记串联电路的核心电流规律，同时注意灯泡亮度由实际功率决定，与电流大小无直接关联，以此判断各选项对错。
【解析】
由题图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联在电路中。根据串联电路的电流规律：串联电路中各处电流相等，因此通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流大小相同。灯$\mathrm{L}_2$比$\mathrm{L}_1$亮，是因为$\mathrm{L}_2$的实际功率更大，并非电流更大。所以选项A（电流$\mathrm{L}_2$更大）、B（电流$\mathrm{L}_2$更小）、D（无法比较电流）均错误，选项C正确。
【答案】
C
【知识点】
串联电路电流规律、电功率
【点评】
本题考查串联电路的基本电流规律，易被灯泡亮度干扰，需明确“串联电流处处相等”是核心知识点，灯泡亮度由实际功率决定，与电流大小无关，属于基础识记类题目，需准确掌握串联电路规律。
【难度系数】
0.7

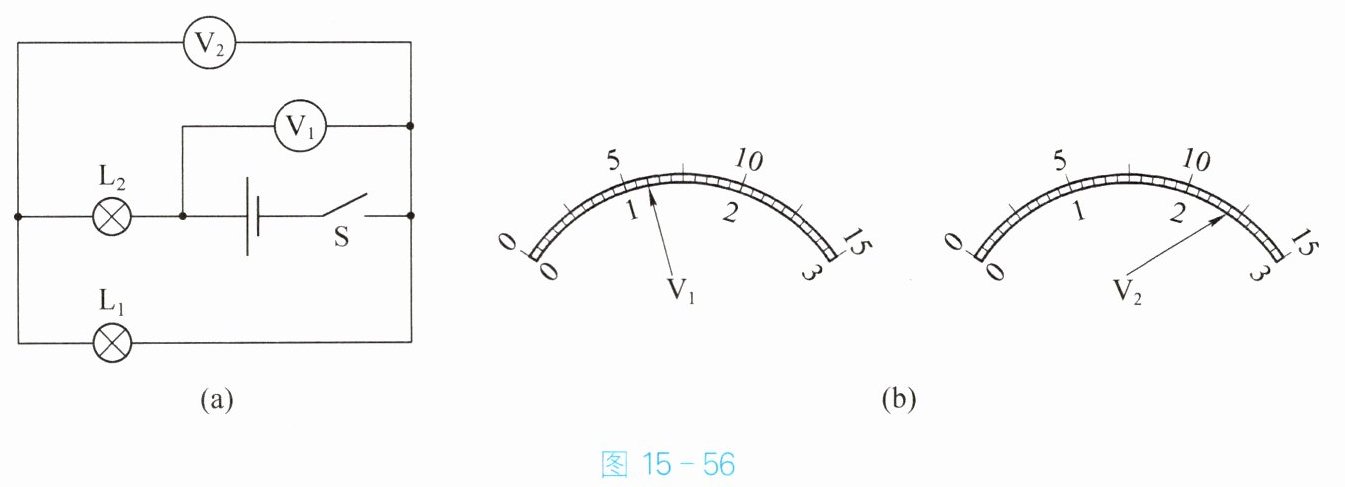

2. 如图15-56(a)所示的电路中，闭合开关S后，电压表$\mathrm{V}_1$、$\mathrm{V}_2$的指针偏转情况如图15-56(b)所示，则小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压分别为(
A.$U_1=1.20\ \mathrm{V},U_2=2.40\ \mathrm{V}$
B.$U_1=6.0\ \mathrm{V},U_2=2.40\ \mathrm{V}$
C.$U_1=2.40\ \mathrm{V},U_2=3.60\ \mathrm{V}$
D.$U_1=12.0\ \mathrm{V},U_2=6.0\ \mathrm{V}$
C
)。A.$U_1=1.20\ \mathrm{V},U_2=2.40\ \mathrm{V}$
B.$U_1=6.0\ \mathrm{V},U_2=2.40\ \mathrm{V}$
C.$U_1=2.40\ \mathrm{V},U_2=3.60\ \mathrm{V}$
D.$U_1=12.0\ \mathrm{V},U_2=6.0\ \mathrm{V}$
答案
2. C
解析
【分析】首先分析电路连接：小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测电源两端的总电压，电压表$\mathrm{V}_2$测$\mathrm{L}_1$两端的电压。根据串联电路电压规律，总电压等于各部分电压之和，因此$\mathrm{V}_1$的示数大于$\mathrm{V}_2$的示数。观察两表指针偏转角度，$\mathrm{V}_1$指针偏角更小，说明$\mathrm{V}_1$使用的是大量程（0~15V），$\mathrm{V}_2$使用的是小量程（0~3V）（大量程在相同电流下指针偏角更小）。接下来根据量程读取两表的示数，再计算$\mathrm{L}_2$两端的电压。
【解析】1. 电路与电压规律：$\mathrm{L}_1$、$\mathrm{L}_2$串联，$\mathrm{V}_1$测总电压$U_{\mathrm{总}}$，$\mathrm{V}_2$测$\mathrm{L}_1$的电压$U_1$，故$U_{\mathrm{总}}=U_1+U_2$（$U_2$为$\mathrm{L}_2$的电压），且$U_{\mathrm{总}}＞U_1$。
2. 量程判断：$\mathrm{V}_1$偏角小，用0~15V量程；$\mathrm{V}_2$偏角大，用0~3V量程。
3. 读数：$\mathrm{V}_1$（0~15V量程，分度值0.5V）示数为$6\ \mathrm{V}$；$\mathrm{V}_2$（0~3V量程，分度值0.1V）示数为$2.4\ \mathrm{V}$，即$U_1=2.4\ \mathrm{V}$。
4. 计算$\mathrm{L}_2$的电压：$U_2=U_{\mathrm{总}}-U_1=6\ \mathrm{V}-2.4\ \mathrm{V}=3.6\ \mathrm{V}$。
因此$\mathrm{L}_1$两端电压为$2.4\ \mathrm{V}$，$\mathrm{L}_2$两端电压为$3.6\ \mathrm{V}$，对应选项C。
【答案】C
【知识点】串联电路电压规律、电压表的读数
【点评】本题核心是根据串联电路电压特点和指针偏转角度判断电压表量程，再正确读数计算，需掌握电压表量程与读数的对应关系，以及串联电路电压规律的应用。
【难度系数】0.5
【解析】1. 电路与电压规律：$\mathrm{L}_1$、$\mathrm{L}_2$串联，$\mathrm{V}_1$测总电压$U_{\mathrm{总}}$，$\mathrm{V}_2$测$\mathrm{L}_1$的电压$U_1$，故$U_{\mathrm{总}}=U_1+U_2$（$U_2$为$\mathrm{L}_2$的电压），且$U_{\mathrm{总}}＞U_1$。
2. 量程判断：$\mathrm{V}_1$偏角小，用0~15V量程；$\mathrm{V}_2$偏角大，用0~3V量程。
3. 读数：$\mathrm{V}_1$（0~15V量程，分度值0.5V）示数为$6\ \mathrm{V}$；$\mathrm{V}_2$（0~3V量程，分度值0.1V）示数为$2.4\ \mathrm{V}$，即$U_1=2.4\ \mathrm{V}$。
4. 计算$\mathrm{L}_2$的电压：$U_2=U_{\mathrm{总}}-U_1=6\ \mathrm{V}-2.4\ \mathrm{V}=3.6\ \mathrm{V}$。
因此$\mathrm{L}_1$两端电压为$2.4\ \mathrm{V}$，$\mathrm{L}_2$两端电压为$3.6\ \mathrm{V}$，对应选项C。
【答案】C
【知识点】串联电路电压规律、电压表的读数
【点评】本题核心是根据串联电路电压特点和指针偏转角度判断电压表量程，再正确读数计算，需掌握电压表量程与读数的对应关系，以及串联电路电压规律的应用。
【难度系数】0.5
