例1 关于家庭电路中一些元件和工具的使用，下列说法正确的是()。

A.控制电路的开关应接在零线和用电器之间
B.家用电器金属外壳要加接地保护
C.熔丝熔断后可以用铜丝替代
D.在使用测电笔时，手不能接触笔尾金属体
解题分析 控制电路的开关应接在火线和用电器之间，选项A错误；熔丝熔断后不可以用铜丝替代，选项C错误；在使用测电笔时，手必须接触笔尾金属体，不能接触笔头的金属体，选项D错误。
答案 B

解题分析 控制电路的开关应接在火线和用电器之间，选项A错误；熔丝熔断后不可以用铜丝替代，选项C错误；在使用测电笔时，手必须接触笔尾金属体，不能接触笔头的金属体，选项D错误。
答案 B

【分析】本题为家庭电路安全用电相关的选择题，解题思路是根据家庭电路的连接规则和安全用电原则，逐一分析每个选项的正误，排除错误选项后确定正确答案。
【解析】A选项：控制电路的开关应接在火线与用电器之间，断开开关时用电器与火线断开，避免触电，故A错误；B选项：家用电器金属外壳接地，可防止外壳漏电时发生触电事故，故B正确；C选项：熔丝熔点低，铜丝熔点高且不易熔断，不能用铜丝替代熔丝，否则无法起到保护电路的作用，故C错误；D选项：使用测电笔时，手必须接触笔尾金属体，才能形成回路辨别火线和零线，故D错误。
【答案】B
【知识点】家庭电路连接；安全用电原则
【点评】本题考查家庭电路的基础安全用电知识，属于识记类题目，难度较低，主要考查学生对家庭电路中开关、熔丝、测电笔的正确使用及金属外壳接地作用的掌握情况。
【难度系数】0.8

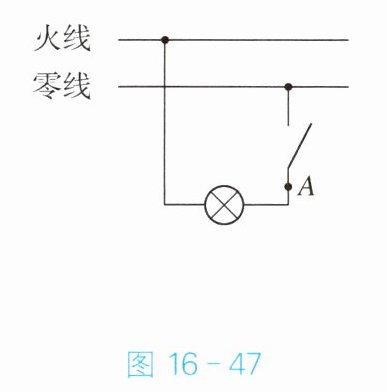

例2 如图16-47所示的电路，当开关断开时，站在地上的人如果用手接触电路的A点，就会触电，为什么？

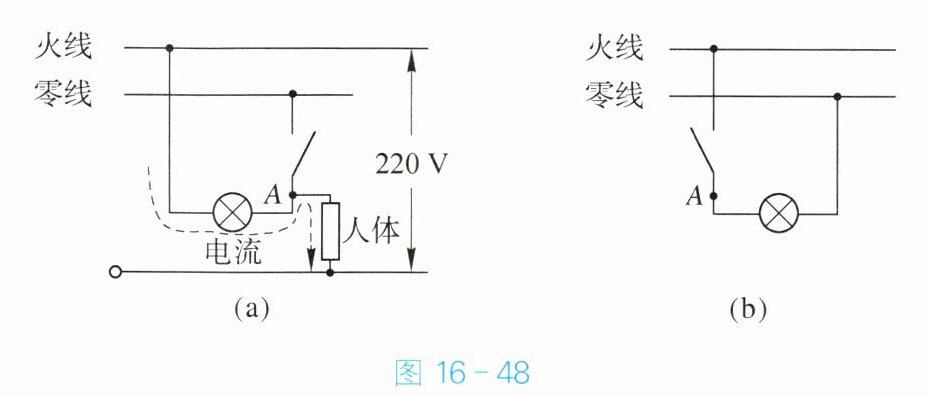

解题分析 如图16-48(a)所示，开关断开后，电路中没有电流，此时站在地上的人若接触A点，火线、电灯、人体、大地间就会形成通路，产生的电流足以使人体触电，但不足以使电灯发光。若将开关接在火线上，如图16-48(b)所示，当开关断开时，A点与火线断开，人体接触A点就不会触电了。
答案 因为A点通过灯泡与火线相连，所以站在地上的人接触A点就会触电。正确的电路如图16-48(b)所示，开关一端跟电灯连接，另一端必须接在火线上

解题分析 如图16-48(a)所示，开关断开后，电路中没有电流，此时站在地上的人若接触A点，火线、电灯、人体、大地间就会形成通路，产生的电流足以使人体触电，但不足以使电灯发光。若将开关接在火线上，如图16-48(b)所示，当开关断开时，A点与火线断开，人体接触A点就不会触电了。
答案 因为A点通过灯泡与火线相连，所以站在地上的人接触A点就会触电。正确的电路如图16-48(b)所示，开关一端跟电灯连接，另一端必须接在火线上

【分析】要解决这个问题，需先明确家庭电路触电的核心条件：人体直接或间接接触火线，且与大地形成闭合通路。解题思路为：1. 分析开关断开时A点的连接情况；2. 判断此时人接触A点是否会形成通路；3. 结合触电条件得出结论，再对比正确接法加深理解。
【解析】家庭电路中火线与大地间的电压为220V，当开关断开时，A点通过灯泡与火线相连。站在地上的人体是导体，若接触A点，会形成“火线→灯泡→人体→大地”的闭合通路，有电流通过人体，因此会发生触电事故。若将开关接在火线上，开关断开时A点与火线断开，人体接触A点就不会触电，这是家庭电路中开关的正确接法。
【答案】因为A点通过灯泡与火线相连，所以站在地上的人接触A点就会触电。正确的电路如图16-48(b)所示，开关一端跟电灯连接，另一端必须接在火线上。
【知识点】家庭电路安全用电、触电原理
【点评】本题考查家庭电路安全用电的基础常识，核心是理解触电的形成条件，明确开关接火线的必要性，属于安全用电模块的典型基础题，帮助学生掌握家庭电路的正确接法。
【难度系数】0.3

1. 家庭电路中各盏照明灯是联的；如图[图16-49]所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是图。

1. 并 (a)

【分析】
首先回忆家庭电路的连接原则：各用电器需独立工作、互不影响，据此判断照明灯的连接方式；再结合测电笔的正确使用规则（手必须接触笔尾金属体形成通路），辨别正确的测电笔使用图。
【解析】
家庭电路中，各照明灯工作时互不影响，一盏灯损坏不影响其他灯，因此各照明灯是并联的。测电笔使用时，手要接触笔尾金属体，才能让人体和测电笔形成通路，接触火线时氖管发光，接触零线时不发光，故正确的是图(a)。
【答案】
并；(a)
【知识点】
家庭电路连接、测电笔使用
【点评】
本题考查家庭电路的基础连接方式和测电笔的正确使用，属于电学入门的基础知识点，难度较低，需牢记相关规则。
【难度系数】
0.9
