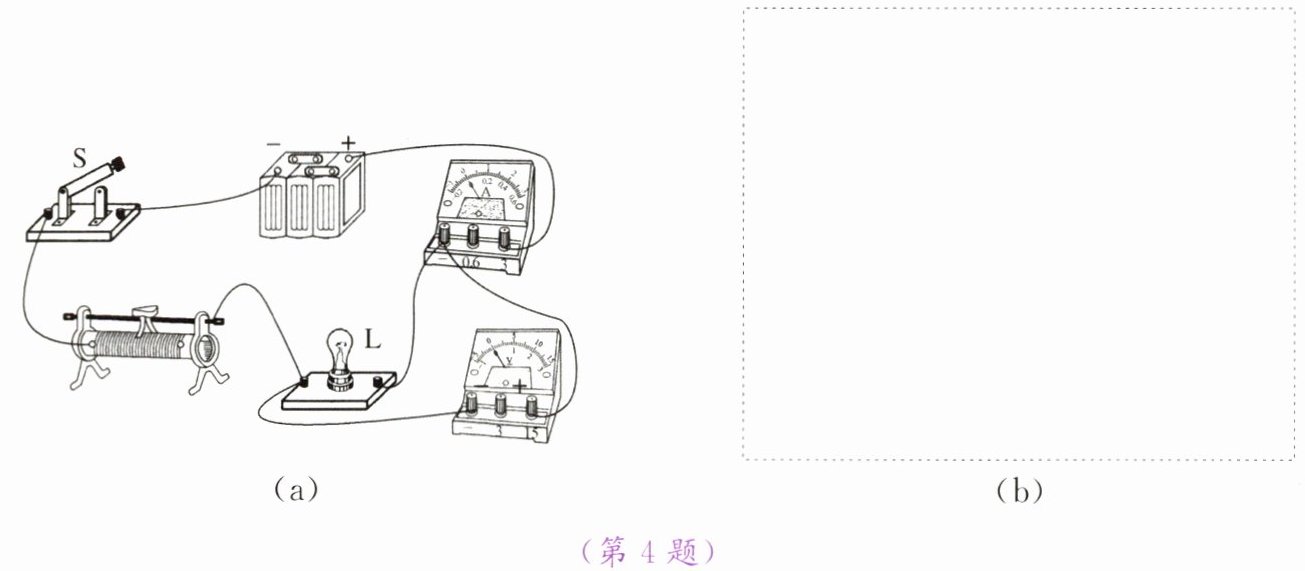

4. 如图(a)所示是电路的实物连接图。
（1）在图(b)所示的虚线框内画出对应的电路图。
（2）实验时，为了保护电路，在开关闭合前滑动变阻器的滑片应置于最________（选填“左”或“右”，下同）端；开关闭合后，要使灯泡亮度变亮，滑片应向________端移动。
（1）在图(b)所示的虚线框内画出对应的电路图。
（2）实验时，为了保护电路，在开关闭合前滑动变阻器的滑片应置于最________（选填“左”或“右”，下同）端；开关闭合后，要使灯泡亮度变亮，滑片应向________端移动。
答案
; 左
; 右

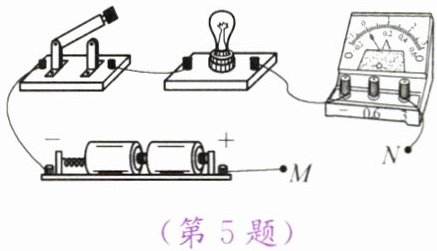

5. 使用电阻箱可以间接地测量用电器的电阻。如图所示，在M、N两点间接入的元件每次只能是电阻箱或待测电阻$R_x$，请将实验步骤补充完整。
（1）将______（选填“电阻箱”或“待测电阻$R_x$”）接入M、N两点间。
（2）闭合开关，记下______。
（3）断开开关，取下M、N两点间______元件，将______（选填“电阻箱”或“待测电阻$R_x$”）接在M、N两点间。
（4）闭合开关，调节______，使______。
（5）读出______，即可知道$R_x$的阻值。
（1）将______（选填“电阻箱”或“待测电阻$R_x$”）接入M、N两点间。
（2）闭合开关，记下______。
（3）断开开关，取下M、N两点间______元件，将______（选填“电阻箱”或“待测电阻$R_x$”）接在M、N两点间。
（4）闭合开关，调节______，使______。
（5）读出______，即可知道$R_x$的阻值。
答案
待测电阻$R_{x}$
;
电流表示数
; 待测电阻$R_{x}$ ; 电阻箱
; 电阻箱
; 电流表示数与原来的示数相同
; 电阻箱阻值
; 待测电阻$R_{x}$ ; 电阻箱
; 电阻箱
; 电流表示数与原来的示数相同
; 电阻箱阻值

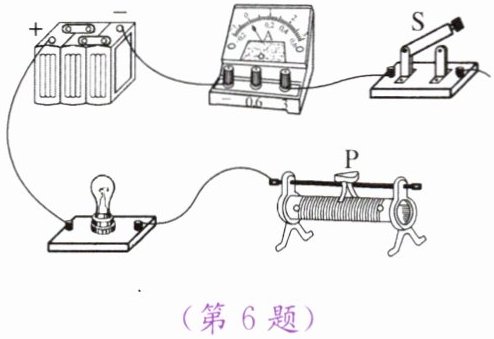

6. 如图所示，用笔画线代替导线将开关S与滑动变阻器连接起来，要求滑动变阻器的滑片P向右移动时，电流表的示数变大。
答案

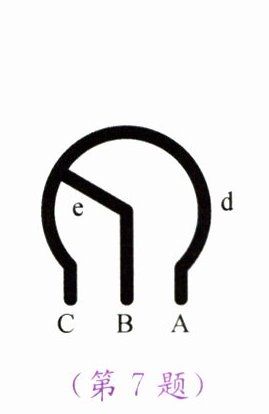

7. 如图所示的电路元件是收音机上的“音量”旋钮，能够控制声音的响度，它实质上是一个________。
（第6题）
A、B、C是固定的铜片，d是一段弧形电阻，e是一端连接在B上、另一端可在d上滑动的铜片。为了使滑片e顺时针方向转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片________接入电路。
（第7题）
（第8题）
（第9题）
（第6题）
A、B、C是固定的铜片，d是一段弧形电阻，e是一端连接在B上、另一端可在d上滑动的铜片。为了使滑片e顺时针方向转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片________接入电路。
（第7题）
（第8题）
（第9题）
答案
滑动变阻器
; A
; A
